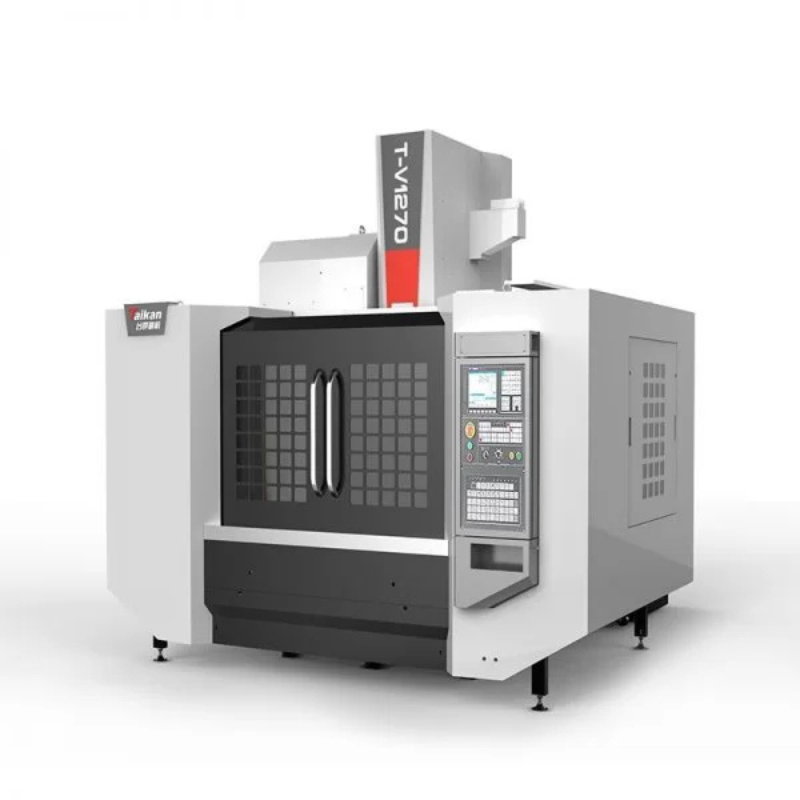

GIỚI THIỆU TRUNG TÂM GIA CÔNG ĐỨNG TAIKAN HT-V1270S
Máy phay CNC Taikan HT-V1270S là một loại máy công cụ trong phân khúc tầm trung, đang bán rất chạy trên thị trường và nhận được sự đánh giá cao của đông đảo khách hàng.
- Hiệu máy (Brand): TAIKAN
- Kiểu máy (Model): TAIKAN HT-V1270S
- Dòng máy: Máy phay CNC đứng
- Xuất xứ: Trung Quốc
- Loại máy: Máy mới
THÔNG SỐ KỸ THUẬT
| Hạng mục | Đơn vị | HT-V1270S | Ghi Chú | ||
| Hành trình | Hành trình (trục X) | mm | 1200 | ||
| Hành trình (trục Y) | mm | 700 | |||
| Hành trình (trục Z) | mm | 700 | |||
| Khoảng cách từ mũi trục chính đến mặt bàn | mm | 100～800 | |||
| Khoảng cách từ tâm trục chính đến bề mặt dẫn hướng cột | mm | 757 | |||
| Bàn làm việc | Kích thước bàn | mm | 1300*650 | ||
| Tải trọng tối đa (thậm chí chịu tải) | kg | 800 | |||
| Khe chữ T (số khe – chiều rộng khe * khoảng cách) | mm | 5-18*125 | |||
| Trục chính | Công suất động cơ (định mức/thời gian ngắn) | kW | 7.5/11 | ||
| Công suất momen (Định mức/thời gianng | Nm | 35.8/95.5 | |||
| Phạm vi tốc độ | vòng/phút | 50-12000 | |||
| Đường kính trục chính | mm | φ150 | |||
| Độ côn trục chính | / | BT40 | |||
| Kích thước đuôi chuột | / | P40T-I（MAS403） | |||
| Tốc độ | Phạm vi tốc độ cắt | mm/min | 1-10000 | ||
| Tốc độ di chuyển nhanh của trục X/Y/Z | m/phút | 36/36/36 | |||
| Độ chính xác | Độ chính xác vị trí（X/Y/Z） | mm | 0,01 | GB/T18400.4（Hành trình đầy đủ） | |
| Độ chính xác vị trí lặp lại（X/Y/Z） | mm | 0,007 | |||
| Kho dao | Dung lượng kho dao | dao | 24 | ||
| Trọng lượng dụng cụ tối đa | kg | 7 | |||
| Chiều dài dụng cụ tối đa | mm | 250 | |||
| Đường kính tối đa (dao đầy đủ/ không đủ dao) | mm | Φ75/Φ150 | |||
| Khác | Hệ thống CNC | / | Mitsubishi M80VB | OPTION： MITSUBISHI M80VA; FANUC 5 |
|
| Nguồn không khí | Lưu lượng | L/phút | ≥280（ANR） | ||
| Áp suất không khí | MPa | 0,6-0,8 | |||
| Công suất thiết bị | KVA | 25 | |||
| Dung tích bình chứa chất làm mát | L | 300 | |||
| Kích thước máy | mm | 3000*3500*3100 | Tương ứng với trục X*Y*Z | ||
| Trọng lượng (xấp xỉ) | Kg | 6250 | |||
ƯU ĐIỂM TRUNG TÂM GIA CÔNG ĐỨNG TAIKAN HT-V1270S
- Máy phay CNC Taikan HT-V1270S là một máy công cụ có kích thước vừa và nhỏ, phôi có thể được hoàn thiện tự động và liên tục sau khi phay kẹp, khoan, doa, mở rộng, doa, đục lỗ, ta rô và các quá trình khác, máy công cụ này là thích hợp cho loại hộp cỡ vừa và nhỏ, loại tấm, loại đĩa, loại van, loại vỏ, khuôn và các bộ phận phức tạp khác của nhiều loại chế biến hàng loạt vừa và nhỏ. Máy sử dụng trục vít và đường ray tuyến tính có độ chính xác cao, máy có khả năng đáp ứng động tốt hơn, có thể cắt tốc độ cao, tốc độ thấp mà không cần bò, trong các bộ phận chính xác, các sản phẩm 5G, phần cứng, phụ tùng ô tô, ngành thiết bị y tế được sử dụng rộng rãi.
- Kết cấu của toàn bộ máy là kiểu cột cố định, cơ cấu trượt chéo. Thân máy sử dụng đế lớn và ổn định, độ cứng cao của cột xương cá nhịp lớn, cắt tốc độ cao mà không bị rung và biến dạng.
- Tất cả các bộ phận lớn của nền được làm bằng đúc cát nhựa chất lượng cao và đúc vật liệu gang có độ bền cao, để máy công cụ có được độ cứng cao và độ chính xác ổn định.
- Đường ray dẫn hướng ba trục sử dụng 45 đường ray lớn để vận chuyển, độ cứng cao, ma sát thấp và tiếng ồn thấp.
- Thanh dây tóc cấp C3 với cấu trúc kéo căng trước để loại bỏ hiện tượng giãn nhiệt một phần và tự bôi trơn cho các ổ trục dạng thanh sợi để kéo dài tuổi thọ ổ trục
- Tạp chí công cụ sử dụng băng đạn công cụ loại cánh tay 24 lưỡi của Taikan với chất lượng đáng tin cậy và hiệu suất ổn định.
- Trục chính sử dụng bộ phận trục chính tốc độ cao của Taikan, trục chính sử dụng đầu liên kết trực tiếp BT40-12000r / phút, đầu trước của trục chính sử dụng thiết kế mê cung, trục chính có chức năng bảo vệ màn khí để ngăn chất lỏng cắt xâm nhập vào ổ trục.
- Được trang bị hệ thống bôi trơn thể tích và cưỡng bức để đảm bảo bôi trơn tốt tất cả các bộ phận chuyển động của máy.
- Tiêu chuẩn loại bỏ phoi của máy công cụ với hàng vít kép tự động ở cả hai bên và thiết kế phía sau két nước, tự động, nhân bản và hiệu quả cao. Cấu trúc hệ thống lọc bể nước kép, cung cấp chất lỏng cắt tốt cho quá trình gia công phôi.
- Máy phay CNC Taikan HT-V1270S được trang bị hệ thống CNC Mitsubishi M80B hiệu suất cao để đảm bảo sự ổn định của việc điều khiển máy, nhưng cũng để đảm bảo các yêu cầu của người dùng về các chức năng gia công CNC và các chức năng phụ trợ.
LĨNH VỰC ỨNG DỤNG

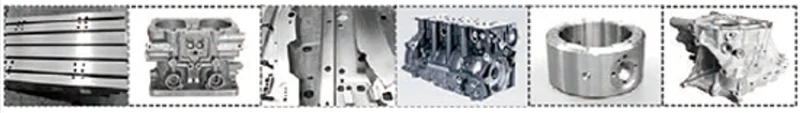

Máy phay CNC Taikan HT-V1270S phù hợp cho việc gia công hàng loạt các loại chi tiết phức tạp cỡ vừa và nhỏ như hộp cỡ vừa và lớn, tấm, đĩa, van, vỏ, khuôn, v.v. Máy được sử dụng rộng rãi trong các ngành công nghiệp sản xuất chi tiết chính xác, phần cứng, phụ tùng ô tô và thiết bị y tế.
ĐIỀU KIỆN HOẠT ĐỘNG
1. Nguồn điện 3 pha: 380V±5%；50Hz±1Hz , Dây nguồn chính, Tiếp đất 6mm² (10m hoặc trợ xuống)/ 10mm² (trên 10 m)
2. Nhiệt độ môi trường: Yêu cầu nhiệt độ môi trường duy trì mức 17～25 ° C. Nếu độ chính xác gia công linh kiện yêu cầu không quá cao, có thể nới lỏng 5～40 ° C, Nhiệt độ bảo quản và vận chuyển -20～60 °C
3. Thay đổi nhiệt trong phòng: nhiệt độ môi trường thay đổi trong khoảng ± 2 ° C trong vòng 24 giờ
4. Độ ẩm tương đối: trong khoảng 75% (không ngưng tụ)
5. Độ cao: dưới 1000m
6. Rung động: dưới 0,2G
7. Yêu cầu nền móng: khả năng chịu lực trên 32KN / m²
8. Tránh xa nguồn sáng, nguồn rung và nguồn nhiệt, đồng thời tránh xa máy phát có tần số cao, động cơ phóng điện, máy hàn điện, v.v. để tránh nhiễu điện và gây ra sự cố cho hệ thống NC của máy

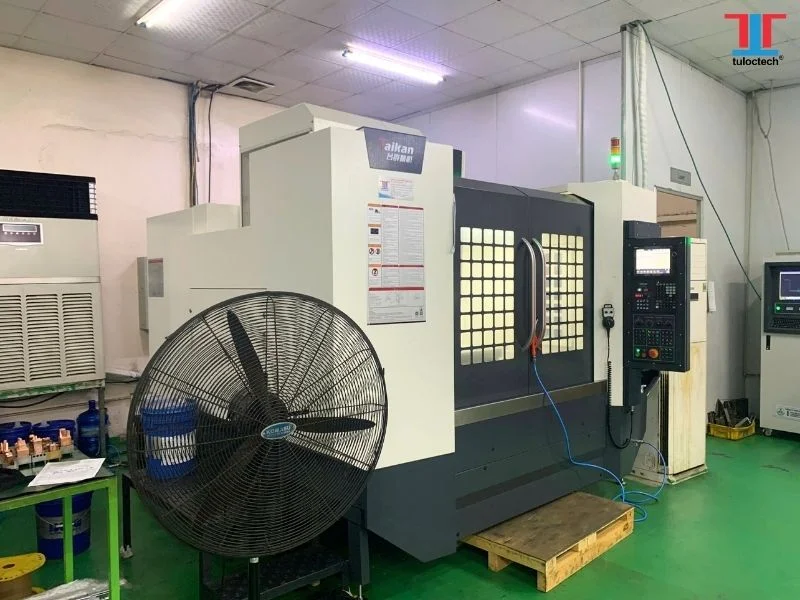

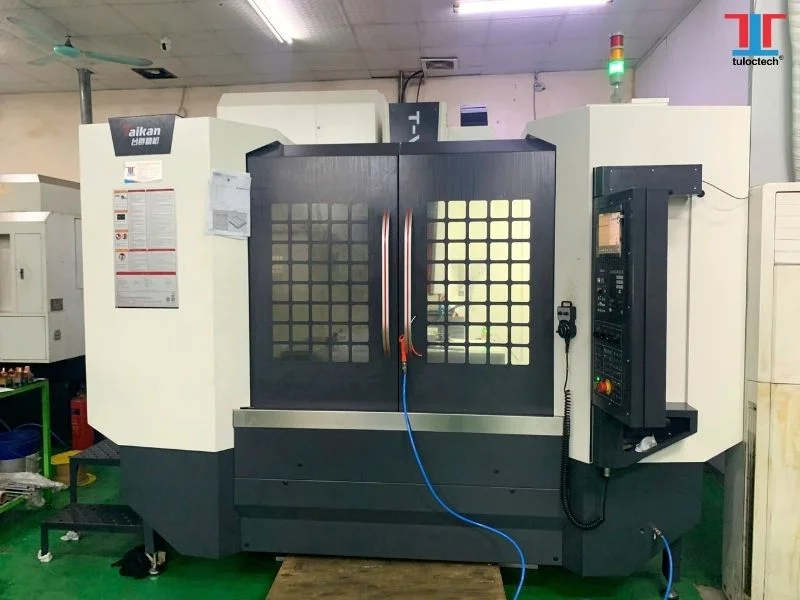

HÌNH ẢNH MÁY PHAY CNC TAIKAN HT-V1270S TẠI XƯỞNG KHÁCH HÀNG
