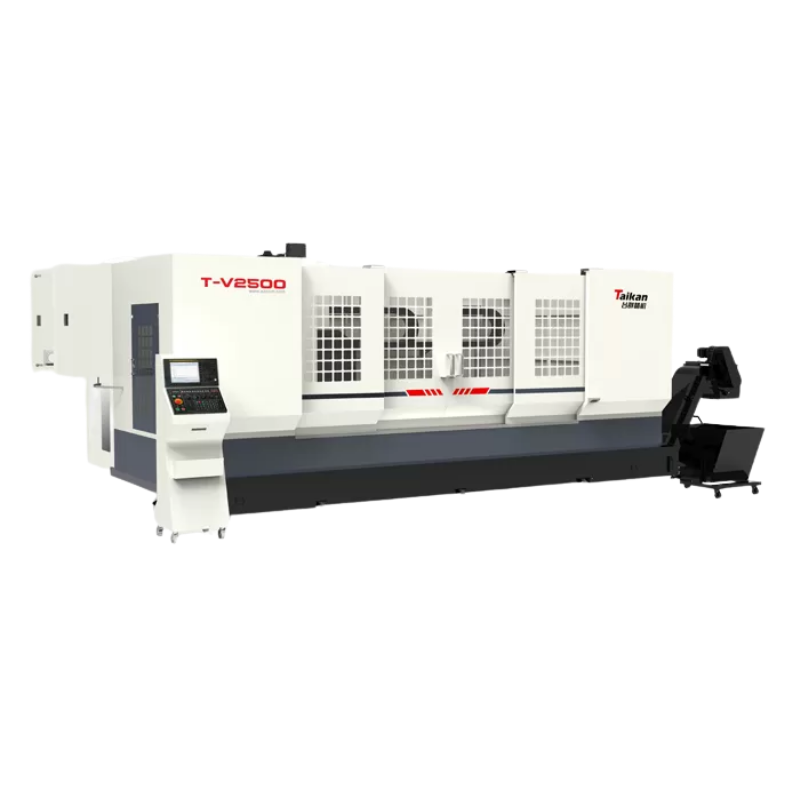

THÔNG TIN TRUNG TÂM GIA CÔNG NHÔM ĐỊNH HÌNH TAIKAN HT-V2500 (BT40)
Trung tâm gia công nhôm định hình Taikan HT-V2500 (BT40) được thiết kế đặc biệt cho các bộ phận lớn, hẹp và dài, với phạm vi di chuyển 2500~6500mm và chuyển động tốc độ cao 50m/phút, đáp ứng nhu cầu gia công hiệu quả cao cho các phôi dài.
THÔNG SỐ KỸ THUẬT
| Mục | Đơn vị | HT-V2500 | Nhận xét | ||
| Hành trình | Hành trình trục X | mm | 2500 | ||
| Hành trình trục Y | mm | 550 | |||
| Hành trình trục Z | mm | 550 | |||
| Khoảng cách từ mũi trục chính đến bàn | mm | 150-700 | |||
| Bàn | Kích thước bàn | mm | 2500*550 | ||
| Tải trọng tối đa | Kg | 800 | |||
| Khe chữ T (số chiều rộng * khoảng cách) | mm | 5-18*100 | |||
| Trục chính | Công suất động cơ (định mức/thời gian ngắn) | kW | 7,5/11 | ||
| Mô-men xoắn của động cơ (định mức/thời gian ngắn) | Nm | 35,8/95,5 | |||
| Tốc độ trục chính | vòng/phút | 20-12000 | |||
| Đường kính trục chính | mm | Ф150 | |||
| Độ côn trục chính | / | BT40 | |||
| Tốc độ | Phạm vi tốc độ cắt | mm/phút | 1-10000 | ||
| Tốc độ di chuyển nhanh của trục X/Y/Z | m/phút | 50/28/28 | |||
| Độ chính xác | Độ chính xác định vị (X/Y/Z) | mm | 0,05/0,01/0,01 | GB/T 18400.4 | |
| Độ lặp lại (X/Y/Z) | mm | 0,03/0,008/0,008 | (Đi lại toàn thời gian) | ||
| Kho dao | Sức chứa của kho dao | T | 24 | ||
| Trọng lượng dao tối đa | kg | 7 | |||
| Chiều dài dao tối đa | mm | 250 | |||
| Đường kính dao tối đa (đầy đủ/kế bên rỗng) | mm | Ф75/Ф150 | |||
| Khác | Hệ thống CNC | / | Mitsubishi M80VB | ||
| Nguồn không khí | Chảy | L/phút | ≥280（ANR） | ||
| Áp suất không khí | MPa | 0,6-0,8 | |||
| Công suất thiết bị | kVA | 25 | |||
| Dung tích bình chứa chất làm mát | L | 350 | |||
| Kích thước máy | mm | 6800*3200*2800 | Tương ứng với trục X*Y*Z | ||
| Trọng lượng (xấp xỉ) | Kg | 9000 | |||
Xem thêm các sản phẩm khác của Taikan TẠI ĐÂY
ĐẶC ĐIỂM TRUNG TÂM GIA CÔNG NHÔM ĐỊNH HÌNH TAIKAN HT-V2500 (BT40)
Trung tâm gia công nhôm định hình Taikan HT-V2500 (BT40), thiết kế hành trình lớn có thể đáp ứng quy trình khoan và khai thác của khách hàng đối với các bộ phận kim loại màu, khung, biên dạng có kích thước lớn… và có thể đạt được các yêu cầu gia công phay nhanh và tốc độ di chuyển.
- Máy có bàn làm việc cố định và cấu trúc cột di chuyển, được thiết kế đặc biệt cho các bộ phận lớn, hẹp và dài, với phạm vi di chuyển 2500~6500mm và chuyển động tốc độ cao 50m/phút, đáp ứng nhu cầu gia công hiệu quả cao cho các phôi dài.
- Đế hàn tiêu chuẩn, có chi phí thấp và giao hàng nhanh, lý tưởng cho việc thiết lập sản xuất nhanh chóng. Đế gang tùy chọn, mang lại độ ổn định và khả năng chống rung cao hơn, giảm biến dạng và đảm bảo độ chính xác, nâng cao hiệu suất tổng thể.
- Các trục X, Y, Z được trang bị thanh dẫn hướng tuyến tính bi có độ chính xác cao, đảm bảo chuyển động đưa phôi nhanh và chính xác. Trục X sử dụng hệ thống truyền động thanh răng để hỗ trợ chuyển động tốc độ cao trên hành trình dài, đồng thời cũng phù hợp với cấu hình mô-đun. Trục Y/Z được dẫn động bằng vít me bi, mang lại độ cứng và độ chính xác tuyệt vời, đảm bảo chất lượng gia công ổn định.
- Được trang bị trục chính truyền động trực tiếp BT40-12000 vòng/phút, mang lại hiệu suất cắt tốc độ cao vượt trội để đáp ứng các yêu cầu xử lý phức tạp. Đầu trục chính có thiết kế dạng mê cung và bao gồm hệ thống bảo vệ màn khí để ngăn chất làm mát xâm nhập vào ổ trục chính, kéo dài tuổi thọ của trục chính.
- Ba trục sử dụng động cơ servo AC kỹ thuật số với độ tin cậy cao và hiệu suất niêm phong tốt để đảm bảo hiệu suất động tốt và độ chính xác của máy công cụ có thể được cải thiện bằng cách phân tích và bù đắp vị trí của tọa độ thông qua hệ thống điều khiển số hiệu suất cao được nhập khẩu.
- Gầm máy và các bộ phận khác được đúc nguyên khối bằng gang chất lượng cao có độ bền cao, chịu va đập cao hoặc các bộ phận hàn kết cấu thép, để đáp ứng các yêu cầu gia công và cắt.
- Tốc độ di chuyển nhanh tối đa của trục X của máy công cụ là 20m / phút, tốc độ di chuyển nhanh tối đa của trục Y là 28 m / phút và tốc độ di chuyển nhanh tối đa của trục Z của máy công cụ là 28 m / phút. Tốc độ di chuyển nhanh rút ngắn thời gian xử lý và đảm bảo tốc độ di chuyển nhanh giúp cải thiện hiệu quả xử lý. Thời gian xử lý được rút ngắn và đảm bảo hiệu quả xử lý được cải thiện.
- Được trang bị hệ thống Mitsubishi M80B CNC hiệu suất cao, đảm bảo sự ổn định của việc điều khiển máy công cụ và số lượng dữ liệu theo yêu cầu của người sử dụng.
- Có 24 dao, độ tin cậy cao, hiệu suất ổn định và hỗ trợ thay đổi công cụ nhanh chóng để cải thiện hiệu quả sản xuất.
ỨNG DỤNG
Được sử dụng rộng rãi trong các ngành công nghiệp như 5G, năng lượng mới, ô tô, điện tử, sản xuất máy móc và đồ gia dụng, sản phẩm phù hợp để gia công hàng loạt các lỗ lắp đặt, rãnh thoát nước, lỗ khóa, lỗ định hình và các đặc điểm khác trên các thanh nhôm hẹp và dài.
HÌNH ẢNH TRUNG TÂM GIA CÔNG NHÔM ĐỊNH HÌNH TAIKAN HT-V2500 TẠI XƯỞNG KHÁCH HÀNG
