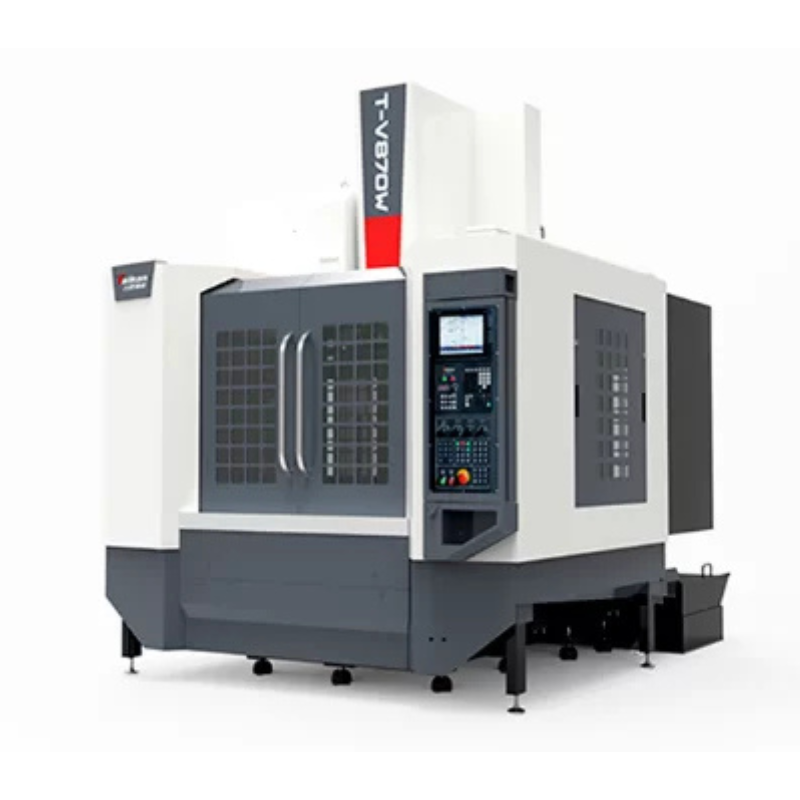

GIỚI THIỆU TRUNG TÂM GIA CÔNG MÂM XE Ô TÔ ĐIỆN TAIKAN HT-V870W
THÔNG SỐ KỸ THUẬT
| Mặt hàng | Đơn vị | Tham số | Nhận xét | ||
| Xử lý | Trục X | mm | 850 | ||
| Trục Y | mm | 720 | |||
| Trục Z | mm | 650 | |||
| Khoảng cách từ mũi trục chính đến bàn máy | mm | 200 ～850 | |||
| Khoảng cách từ tâm trục chính đến đường ray của cột | mm | 778 | |||
| Bàn làm việc | Kích thước bàn làm việc | mm | 1000*650 | ||
| Tải tối đa | Kilôgam | 500 | |||
| Khe chữ T (độ rộng số * khoảng cách) | mm | 5-18×125 | |||
| Trục chính | Công suất động cơ (định mức/thời gian ngắn) | kw | 7.5/11 | ||
| Mô-men xoắn động cơ (định mức/thời gian ngắn) | Nm | 35,8/95,5 | |||
| Phạm vi tốc độ | r/phút | 50~12000 （Trực tiếp） | |||
| Đường kính trục chính | mm | f150 | |||
| Côn trục chính | / | BT40 | |||
| Thông số kỹ thuật vòi | / | P40T-I （MAS403） | |||
| Hướng dẫn đường sắt | Trục X | mm | 2-45 con lăn | ||
| Trục Y | mm | 2-45 con lăn | |||
| Trục Z | mm | 2-45 con lăn | |||
| Truyền động | Vít X/Y/Z | mm | 4012/4012/4010 | ||
| Công suất động cơ X/Y/Z | kw | 2.0/2.0/3.0 | |||
| Tốc độ | Cắt phạm vi tốc độ nguồn cấp dữ liệu | mm/phút | 1-10000 | ||
| Tốc độ di chuyển nhanh của trục X, Y, Z | mét/phút | 36/36/30 | |||
| Độ chính xác của máy | Định vị （X/Y/Z） | mm | 0,01 | GB/T18400.4 | |
| Độ lặp lại （X/Y/Z） | mm | 0,007 | |||
| Lưu trữ công cụ | Công suất công cụ | chiếc | 24 | ||
| Trọng lượng dụng cụ | Kilôgam | 7 | |||
| Chiều dài dụng cụ | mm | 250 | |||
| Đường kính tối đa (Dao đầy/dao trống liền kề) | mm | Φ75/Φ150 | |||
| Khác | Hệ thống điều khiển | / | Misubishi M80B | ||
| Nguồn không khí | Chảy | L/phút | ≥280（ANR) | ||
| Áp lực | MPa | 0,6~0,8 | |||
| Tổng điện năng tiêu thụ | KVA | 20 | |||
| Dung tích bình chứa nước | tôi | 300 | |||
| Kích thước máy （L*W*H） | mm | 2420x3400x3200 | Tương ứng với trục X*Y*Z | ||
| Trọng lượng máy | Kilôgam | 6100 | |||
ƯU ĐIỂM TRUNG TÂM GIA CÔNG MÂM XE Ô TÔ ĐIỆN TAIKAN HT-V870W
Trung tâm gia công mâm xe ô tô điện Taikan HT-V870W được phát triển và thiết kế đặt biệt để gia công bánh xe ô tô chất lượng cao và hiệu quả. Nó được sử dụng rộng rãi để gia công và sản xuất bánh xe đúc và rèn, và có thể đáp ứng chất lượng cao, xử lý hiệu quả.
Với sự phát triển nhanh chóng của ngành công nghiệp ô tô trong những năm gần đây, đặc biệt là sự bùng nổ hoàn toàn của ngành công nghiệp xe năng lượng mới. Nhu cầu gia công bánh xe ô tô cũng ngày càng một tăng cao.
1. Trục X và Y với các nét gần giống nhau, thiết kế trục Z siêu cao phù hợp hơn cho việc gia công phôi vuông, tròn hoặc chiều cao lớn
Hành trình X/Y/Z là 850/720/650mm. Trục Z được thiết kế siêu cao, khoảng cách tối đa từ mũi trục chính đến bàn có thể đạt tới 850mm, nó có đặc điểm là phạm vi xử lý rộng, tốc độ xử lý nhanh và độ chính xác xưt lý cao, được thiết kế đặc biệt để xử lý bánh xe ô tô.
2. Trục chính tốc độ cao, hiệu suất cao, thiết kế nhiệt độ không đổi, nhiệt độ tăng thấp
Nhóm tiêu chuẩn BT40 – 12.000Rpm. Trục chính mũi dài kết nối trực tiếp, phù hợp hơn cho gia công khoang sâu.
Trục chính Taikan HT-V870W thiết kế làm mát nhiệt độ không đổi, nhiệt độ tăng thấp, biến dạng nhiệt độ nhỏ, hiệu suất xử lý ổn định. Trục chính có độ cơ tốc độ cao, tùy chọn BT40-15.000Rpm có thể cải thiện độ chính xác gia công và độ hoàn thiện của phôi.
3. Trục vít tuổi thọ cao
Đường kính vít bi lớn, chính xác cao cấp C3. Với cấu trúc căng trước để loại bỏ một số giãn nở nhiệt. Vòng bi trục vít sử dụng khả năng bôi trơn, giúp cải thiện hiệu quả độ chính xác và ổn định cũng như kéo dài tuổi thọ của trục vít.
4. Ổ chứa dao dung lượng lớn, thay dao nhanh và hiệu quả
Việc sử dụng 24 ổ dao kiểu cánh tay công cụ dung lượng lớn trong một nhóm 24 bộ có tốc độ thay dao nhanh, giảm thời gian thay dao, hiệu quả cao, hiệu suất ổn định và chất lượng đáng tin cậy.
5. Đường ray dẫn hướng lớn có độ cứng cao
Ba trục sử dụng đường ray hướng dẫn con lăn 45 độ và trục Z được thiết kế với 6 thanh trượt. Độ cứng cắt cao, khả năng hấp thụ sốc mạnh.
6. Các bộ phận tên tuổi một thương hiệu nổi tiếng
Vòng bi trục vít sử dụng NSK Nhật Bản/ Đức FAG. Các thành phần điện chính sử dụng thương hiệu Schneider của Pháp và các thành phần khí nén chính sử dụng thương hiệu SMC của Nhật Bản.
7. Hệ thống hiệu suất cao, hoạt động mạnh mẽ và dễ dàng
Hệ thống M80B tốc độ cao và độ chính xác cao tiêu chuẩn, với các chức năng gia công chính xác cao có thể đáp ứng nhu cầu gia công bề mặt phức tạp.
8. Két nước phía sau được nhân bản hóa, thiết kế tuyệt vời của két nước hai lớp
Nó được trang bị tiêu chuẩn xả nước và loại bỏ phôi sau sườn hai bền và thiết kế két nước phía sau thân thiện với người dùng. Hệ thống lọc bể đôi. Nó có thể cung cấp chất lỏng cắt tốt cho quá trình gia công phôi.
9. Bôi trơn cưỡng bức, bôi trơn tốt, tuổi thọ toàn bộ máy lâu dài
Được trang bị hệ thống bôi trơn cưỡng bức và dịch chuyển tích cực để đảm bảo bôi trơn tốt tất cả các bộ phận chuyển độ của toàn bộ máy, hoạt động hiệu quả hơn và tuổi thọ của toàn bộ máy lâu hơn.
10. Thiết kế hoàn toàn bằng kim loại tấm bên ngoài, ngoại hình đẹp hơn
Thành sau của toàn bộ máy được thiết kế với toàn bộ tấm kim loại bảo vê. Không những hiệu quả chống bụi của máy công cụ được tốt hơn mà việc sử dụng cũng an toàn và đảm bảo hơn. Noa cũng có thể làm cho toàn bộ máy trở nên gọn gàng và đẹp hơn, đơn giản và thông thoáng, đồng thời tạo ra một xưởng gia công gọn gàng và mới mẻ hơn.
Tóm lại, trung tâm gia công mâm xe ô tô điện Taikan HT-V870W là một sản phẩm tuyệt vời, là lựa chọn lý tưởng cho ngành chế biến phụ tùng ô tô hiện nay.
