THÔNG TIN MÁY PHAY CNC ĐỨNG TAIKAN HT-V1475S

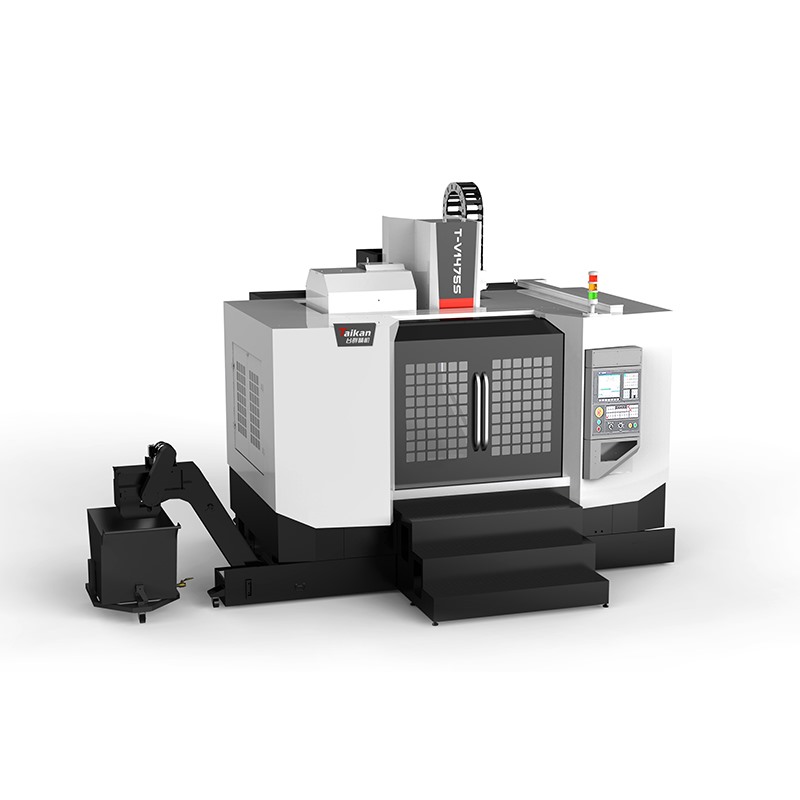

Máy phay CNC đứng Taikan HT-V1475S là một máy công cụ cỡ trung bình, phôi có thể được hoàn thành tự động và liên tục sau khi phay kẹp, khoan, doa, mở rộng, doa, máy đếm, ta rô và các quá trình khác, máy công cụ này thích hợp cho các quy trình vừa hộp có kích thước, đĩa, đĩa, van, vỏ và các bộ phận phức tạp khác của nhiều loại chế biến hàng loạt vừa và nhỏ.
THÔNG SỐ SẢN PHẨM
| Mục | Đơn vị | HT-V1475S | Nhận xét | ||
| Hành trình | Hành trình trục X | mm | 1400 | ||
| Hành trình trục Y | mm | 750 | |||
| Hành trình trục Z | mm | 750 | |||
| Khoảng cách từ mũi trục chính đến mặt bàn | mm | 120～870 | |||
| Khoảng cách từ tâm trục chính đến bề mặt dẫn hướng cột | mm | 826 | |||
| Bàn làm việc | Kích thước bàn | mm | 1500*750 | ||
| Tải trọng tối đa (thậm chí chịu tải) | kg | 1400 | |||
| Rãnh chữ T (số khe – chiều rộng khe * khoảng cách) | mm | 5-18*150 | |||
| Trục chính | Công suất động cơ (định mức/thời gian ngắn) | kW | 15/18,5 | ||
| Mô-men xoắn của động cơ (định mức/thời gian ngắn) | Nm | 143/191 | |||
| Phạm vi tốc độ | vòng/phút | 50～6000 (đai) | |||
| Đường kính trục chính | mm | Φ190 | |||
| Độ côn trục chính | / | BT50 | |||
| Thông số kỹ thuật đinh tán | / | P50T-I（MAS403） | |||
| Tốc độ | Phạm vi tốc độ cắt | mm/phút | 1-10000 | ||
| Tốc độ di chuyển nhanh của trục X/Y/Z | m/phút | 24/24/20 | |||
| Sự chính xác | Độ chính xác định vị (X/Y/Z) | mm | 0,015 | GB/T18400.4（Hành trình toàn phần） | |
| Độ lặp lại (X/Y/Z) | mm | 0,008 | |||
| Kho dao | Công suất dao | chiếc | 24 | ||
| Trọng lượng dao tối đa | kg | 15 | |||
| Chiều dài dao tối đa | mm | 300 | |||
| Đường kính dao tối đa (đầy đủ/kế bên rỗng) | mm | Φ105/Φ210 | |||
| Khác | Đối trọng trục Z | Cân bằng nitơ | |||
| Hệ thống CNC | / | FANUC 0i-MF Plus(5) | |||
| Nguồn không khí | Chảy | L/phút | 280（ANR） | ||
| Áp suất không khí | MPa | 0,6~0,8 | |||
| Công suất thiết bị | KVA | 35 | |||
| Dung tích bình chứa chất làm mát | L | 400 | |||
| Kích thước máy | mm | 5050×3680×3440 | Với bàn đạp băng tải chip | ||
| Trọng lượng (xấp xỉ) | Kg | 10700 | |||
ƯU ĐIỂM MÁY PHAY CNC ĐỨNG TAIKAN HT-V1475S
- Toàn bộ cấu trúc máy là kiểu cột cố định, cấu trúc trượt chéo, trục Y của máy công cụ thông qua thiết kế bốn ray dẫn hướng, có thể đảm bảo khả năng chịu tải nặng khi gia công và đảm bảo độ chính xác của quá trình gia công. Toàn bộ máy được bao bọc và bảo vệ toàn bộ, hình thức máy đẹp, vận hành và bảo dưỡng thuận tiện.
- Tất cả các bộ phận lớn của nền được làm bằng đúc cát nhựa chất lượng cao và đúc vật liệu gang có độ bền cao, để máy công cụ có được độ cứng cao và độ chính xác ổn định.
- Trục chính sử dụng bộ trục chính tốc độ cao của Taikan với trục chính BT50-6000rpm truyền động bằng đai theo tiêu chuẩn, có hiệu quả cắt cao và có thể giảm biến dạng nhiệt của trục chính.
- Đầu phía trước của trục chính áp dụng thiết kế mê cung và trục chính có bảo vệ màn khí để ngăn chất lỏng cắt xâm nhập vào ổ trục.
- Trục chính được trang bị chức năng thổi trung tâm và thiết bị làm mát nước tuần hoàn nhiệt độ không đổi tự động, giúp nhiệt độ trục chính tăng nhỏ, biến dạng nhiệt nhỏ và duy trì độ chính xác gia công cao.
- Hộp trục chính chuyển động (trục Z) được trang bị thiết bị đối trọng có thiết kế dẫn hướng trung tâm, nhờ đó đối trọng không bị rung lắc ngay cả khi di chuyển với tốc độ cao; đối trọng được cân đối chính xác với trọng lượng hộp trục chính để có được các đặc tính gia công tốt nhất và động cơ truyền động trục Z có đặc tính tải tốt.
- Áp dụng công cụ đột lỗ bằng khí áp đã được chứng minh trên thị trường và hoàn thiện để đảm bảo độ ổn định và độ tin cậy của mỗi công cụ đột lỗ, bảo vệ trục chính và cải thiện hiệu suất tổng thể của máy.
- Tạp chí công cụ sử dụng băng đạn công cụ kiểu cánh tay cụ BT50-24 của Taikan, có chất lượng đáng tin cậy và hiệu suất ổn định.
- Nguồn cấp dữ liệu ba trục thông qua bộ truyền động kết nối trực tiếp giữa động cơ và trục vít bi có độ chính xác cao và vít bi cấp C3 có đường kính lớn được lắp đặt bằng cách kéo căng trước để cải thiện hơn nữa độ cứng truyền động và độ chính xác của vị trí.
- Hướng dẫn trục X / Y sử dụng đường ray 45 con lăn để thực hiện, độ cứng cao, ma sát thấp, tiếng ồn thấp, dẫn hướng trục Z sử dụng đường ray 55 con lăn, độ cứng cao, chống rung mạnh, có thể mang nhiều lực cắt hơn.
- Các thanh dẫn hướng và vít me bi của máy đều được bôi trơn bằng hệ thống bôi trơn định lượng và thường xuyên, có thể điều chỉnh chu kỳ cung cấp dầu và lượng cung cấp dầu cho từng điểm bôi trơn và thực hiện bôi trơn tập trung hoàn toàn tự động thông qua điều khiển hệ thống điện.
- Loại bỏ chip của máy công cụ thông qua hàng vít đôi được tích hợp sẵn, băng tải chip tấm xích phía trước, mức độ tự động hóa cao, giảm thời gian làm sạch thủ công, tự động hóa, nhân bản, hiệu quả cao.
- Bể chứa nước của máy công cụ được cấu tạo với hệ thống lọc nhiều lớp để cung cấp chất lỏng cắt tốt cho quá trình gia công phôi.
- Máy được trang bị hệ thống FANUC 0i-MF Plus (5) CNC hiệu suất cao, đảm bảo sự ổn định của việc điều khiển máy và các chức năng gia công CNC và các chức năng phụ trợ theo yêu cầu của người sử dụng.
Xem thêm các sản phẩm khác của Taikan TẠI ĐÂY
HƯỚNG DẪN VẬN HÀNH VÀ SỬ DỤNG MÁY PHAY CNC TAIKAN HT-V1475S
Điều kiện hoạt động
1. Nguồn điện 3 pha: 380V±5%；50Hz±1Hz , Dây nguồn chính, Tiếp đất 6mm² (10m hoặc trợ xuống)/ 10mm² (trên 10 m)
2. Nhiệt độ môi trường: Yêu cầu nhiệt độ môi trường duy trì mức 17～25 ° C. Nếu độ chính xác gia công linh kiện yêu cầu không quá cao, có thể nới lỏng 5～40 ° C, Nhiệt độ bảo quản và vận chuyển -20～60 °C
3. Thay đổi nhiệt trong phòng: nhiệt độ môi trường thay đổi trong khoảng ± 2 ° C trong vòng 24 giờ
4. Độ ẩm tương đối: trong khoảng 75% (không ngưng tụ)
5. Độ cao: dưới 1000m
6. Rung động: dưới 0,2G
7. Yêu cầu nền móng: khả năng chịu lực trên 32KN / m²
8. Tránh xa nguồn sáng, nguồn rung và nguồn nhiệt, đồng thời tránh xa máy phát có tần số cao, động cơ phóng điện, máy hàn điện, v.v. để tránh nhiễu điện và gây ra sự cố cho hệ thống NC của máy
Lắp đặt cân chỉnh và nghiệm thu
1. Nếu thiết bị đáp ứng các điều kiện vận chuyển, “Các vấn đề chuẩn bị của khách hàng trước khi giao máy móc chính xác Taiqun” phải được khách hàng xác nhận và vận chuyển sau khi đáp ứng các điều kiện.
2. Người mua nên lắp đặt nền móng trước khi thiết bị đến địa điểm của người dùng để tránh ảnh hưởng đáng kể đến độ chính xác của máy công cụ.
3. Sau khi thiết bị đến địa điểm của người dùng, người dùng chịu trách nhiệm về nền móng, dỡ hàng, cẩu và định vị.
4. Trước khi nhân viên lắp đặt cân chỉnh đến, người dùng có trách nhiệm kết nối nguồn điện và khí nén với máy công cụ, nhưng không được khởi động nguồn điện và nguồn khí. Các sản phẩm phụ trợ cho máy công cụ như chất làm mát, dầu làm mát, dầu thủy lực, dầu dẫn hướng, mỡ bôi trơn, v.v. do bên mua cung cấp.
Bảo trì, bảo dưỡng máy công cụ định kỳ
Vui lòng làm theo “Sách hướng dẫn sử dụng” để kiểm tra và bảo trì hàng ngày, hàng tuần, hàng tháng, hàng quý và hàng năm; các bộ phận đã tháo rời phải được lắp đặt lại sau khi hoàn thành bảo trì.
