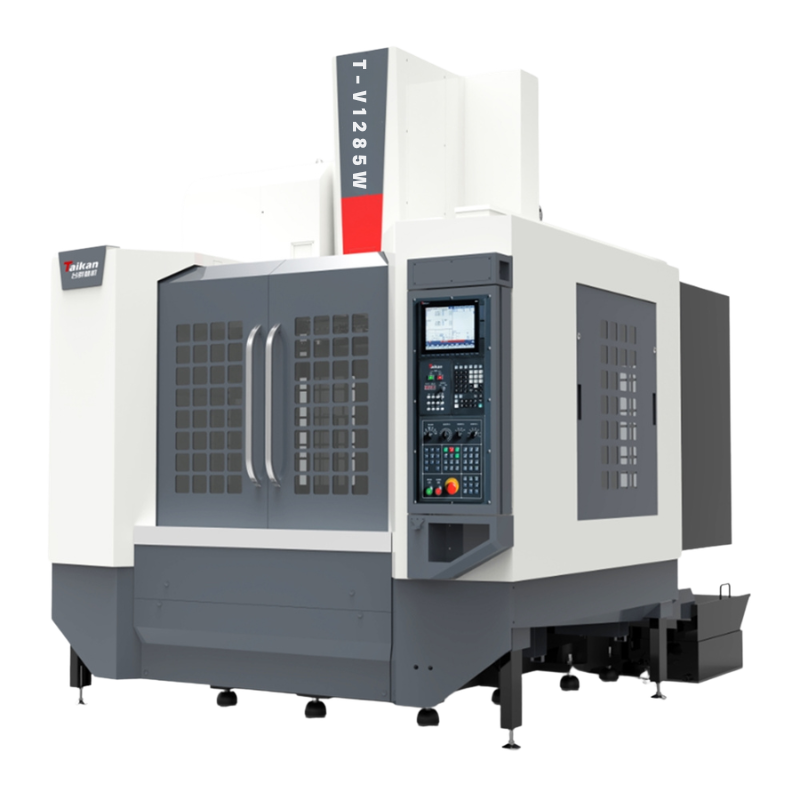

Giới thiệu Máy phay CNC Taikan HT-V1285W
Với sự phát triển nhanh chóng của thị trường xe ô tô năng lượng mới những năm gần đây, vỏ pin, vỏ hộp số, trục bánh xe, trục trước và sau của xe năng lượng mới có xu hướng là phôi vuông hoặc tròn hơn. Để đáp ứng nhu cầu của khách hàng, Taikan đã cho ra đời máy phay CNC đứng HT-V1285W.
Máy phay CNC đứng Taikan HT-V1285W có hành trình lớn, hướng Y giống như máy phay đứng Taikan T-V1685s, mang lại độ chính xác gia công cao, hiệu quả cao và năng suất cao. Thiết bị này được xem là “Vũ khí ma thuật” để gia công phôi vuông/ tròn trong ngành công nghiệp xe năng lượng mới, mang lại trải nghiệm mới cho ngành.
Thông số kỹ thuật của HT-V1285W
| Mục | Đơn vị | HT-V1285W | Nhận xét | ||
| Hành trình | Hành trình trục X | mm | 1200 | ||
| Hành trình trục Y | mm | 850 | |||
| Hành trình trục Z | mm | 700 | |||
| Khoảng cách từ mũi trục chính đến mặt bàn | mm | 80-780 | |||
| Khoảng cách từ tâm trục chính đến bề mặt dẫn hướng cột | mm | 921 | |||
| Bàn làm việc | Kích thước bàn | mm | 1300×850 | ||
| Tải trọng tối đa (thậm chí chịu tải) | kg | 1000 | |||
| Rãnh chữ T (số khe – chiều rộng khe * khoảng cách) | mm | 7-18×125 | |||
| Con quay | Công suất động cơ (định mức/thời gian ngắn) | kW | 11/15 | ||
| Mô-men xoắn của động cơ (định mức/thời gian ngắn) | Nm | 52,5/118 | |||
| Phạm vi tốc độ | vòng/phút | 50~12000 (Kết nối trực tiếp) | |||
| Đường kính trục chính | mm | φ150 | |||
| Độ côn trục chính | / | BT40 | |||
| Thông số kỹ thuật đinh tán | / | P40T-I（MAS403） | |||
| Tốc độ | Phạm vi tốc độ cắt | mm/phút | 1-10000 | ||
| Tốc độ di chuyển nhanh của trục X/Y/Z | m/phút | 24/24/16 | |||
| Độ chính xác | Độ chính xác định vị (X/Y/Z) | mm | 0,01 | GB/T18400.4 (Hành trình đầy đủ) | |
| Độ lặp lại (X/Y/Z) | mm | 0,007 | |||
| Tạp chí công cụ | Công suất dụng cụ | chiếc | 24 | ||
| Trọng lượng dụng cụ tối đa | kg | 7 | |||
| Chiều dài dụng cụ tối đa | mm | 250 | |||
| Đường kính dụng cụ tối đa (đầy đủ/kế bên rỗng) | mm | Φ75/Φ150 | |||
| Khác | Hệ thống CNC | / | FANUC 0I-MF | ||
| Nguồn không khí | Chảy | L/phút | ≥280(ANR) | ||
| Áp suất không khí | MPa | 0,6~0,8 | |||
| Công suất thiết bị | KVA | 40 | |||
| Dung tích bình chứa chất làm mát | L | 350 | |||
| Kích thước máy | mm | 3000×4080×3200 | Tương ứng với trục X*Y*Z | ||
| Trọng lượng (xấp xỉ) | Kg | 9200 | |||
Đặc điểm máy phay CNC Taikan HT-V1285W

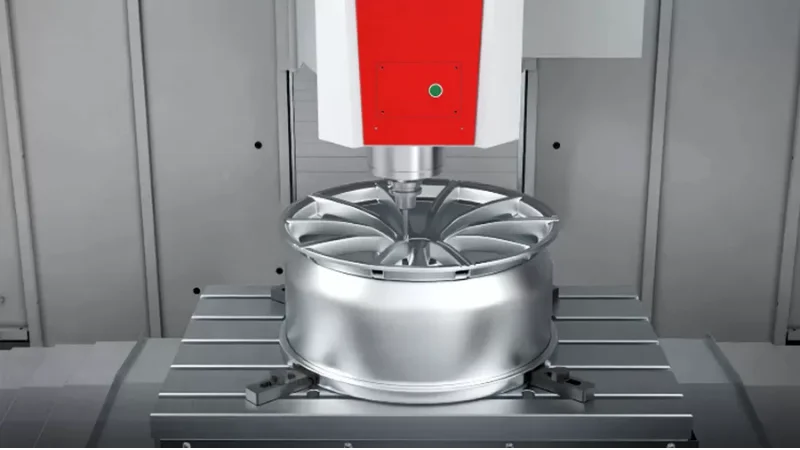

1. Được thiết kế đặc biệt để gia công trục bánh xe ô tô lên đến 26 inch
Máy phay CNC đứng Taikan HT-V1285W được thiết kế đặc biệt để gia công trục bánh xe ô tô lên đến 26 inch, với hành trình rộng, tốc độ xử lý nhanh, độ cứng cao và độ chính xác.
2. Độ cứng cao và tiếng ồn thấp
Thanh dẫn hướng trục X,Y sử dụng 45 thanh dẫn hướng tuyến tính con lăn. Ray dẫn hướng trục Z được thực hiện bởi 55 con lăn ( 6 thanh trượt). Độ cứng cao, ma sát thấp và tiếng ồn thấp
3. Hướng Y nét lớn
Thích hợp cho gia công phôi vuông hoặc tròn. Hành trình ba trục X,Y, Z là 1.200mm, 850mm, 700mm
4. Chính xác cao
Cấu trúc trượt ngang cột cố định, đế ổn định và cột khung chữ A nhịp lớn đảm bảo không rung động hoặc biến dạng trong quá trình cắt tốc độ cao.
5. Trục Z được tối ưu hóa
Trục Z có tính năng cân bằng nitơ và thiết kế sáu khối, đảm bảo chuyển động tốc độ cao mượt mà và lý tưởng cho gia công bề mặt có độ bóng cao.
6. Trục chính và vít chì cấp C3 chất lượng
Máy được trang bị cụm trục chính tốc độ cao của Taikan, được trang bị đầu kết nối trực tiếp BT40-12000 vòng/phút. Mặt trước trục chính sử dụng thiết kế dạng mê cung với lớp bảo vệ màn khí, ngăn chất lỏng cắt xâm nhập vào ổ trục chính.
Vít chì cấp C3 có đường kính lớn với cấu trúc căng trước để loại bỏ một số giãn nở nhiệt. Vòng bi trục vít tự bôi trơn, giúp kéo dài tuổi thọ
7. Ổ chứa dao dung lượng lớn, thay dao nhanh, hiệu quả cao
Máy có 24 ổ dao kiểu cánh tay công cụ dung lượng lớn được sử dụng trong nhóm bàn, tốc độ thay dao nhanh, giảm thời gian thay dao, hiệu quả cao, hiệu suất ổn định và chất lượng đáng tin cậy.
Ứng dụng Máy phay CNC Taikan HT-V1285W

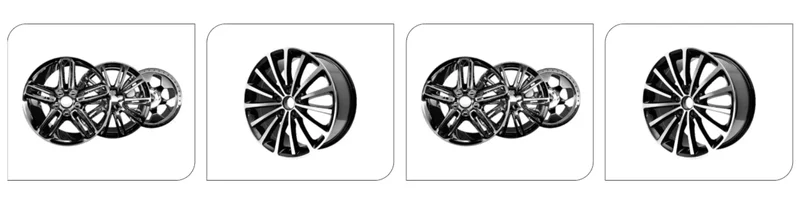

Máy phay CNC Taikan HT-V1285W khi vận hành phôi có thể tự động và liên tục thực hiện nhiều thao tác gia công bao gồm phay, khoan, doa, doa lỗ, phay mặt, phay điểm và taro chỉ trong một lần thiết lập. Với thiết kế hành trình trục Y dài, hệ thống này đặc biệt phù hợp để gia công phôi vuông hoặc tròn, và đã được ứng dụng rộng rãi trong sản xuất moay-ơ bánh xe ô tô năng lượng mới 26 inch bằng quy trình đúc/rèn và công nghệ rèn khuôn bán rắn.
Hướng dẫn vận hành và sử dụng Taikan HT-V1285W
Điều kiện hoạt động
1. Nguồn điện 3 pha: 380V±5%；50Hz±1Hz , Dây nguồn chính, Tiếp đất 6mm² (10m hoặc trợ xuống)/ 10mm² (trên 10 m)
2. Nhiệt độ môi trường: Yêu cầu nhiệt độ môi trường duy trì mức 17～25 ° C. Nếu độ chính xác gia công linh kiện yêu cầu không quá cao, có thể nới lỏng 5～40 ° C, Nhiệt độ bảo quản và vận chuyển -20～60 °C
3. Thay đổi nhiệt trong phòng: nhiệt độ môi trường thay đổi trong khoảng ± 2 ° C trong vòng 24 giờ
4. Độ ẩm tương đối: trong khoảng 75% (không ngưng tụ)
5. Độ cao: dưới 1000m
6. Rung động: dưới 0,2G
7. Yêu cầu nền móng: khả năng chịu lực trên 32KN / m²
8. Tránh xa nguồn sáng, nguồn rung và nguồn nhiệt, đồng thời tránh xa máy phát có tần số cao, động cơ phóng điện, máy hàn điện, v.v. để tránh nhiễu điện và gây ra sự cố cho hệ thống NC của máy
Lắp đặt cân chỉnh và nghiệm thu
1. Nếu thiết bị đáp ứng các điều kiện vận chuyển, “Các vấn đề chuẩn bị của khách hàng trước khi giao máy móc chính xác Taiqun” phải được khách hàng xác nhận và vận chuyển sau khi đáp ứng các điều kiện.
2. Người mua nên lắp đặt nền móng trước khi thiết bị đến địa điểm của người dùng để tránh ảnh hưởng đáng kể đến độ chính xác của máy công cụ.
3. Sau khi thiết bị đến địa điểm của người dùng, người dùng chịu trách nhiệm về nền móng, dỡ hàng, cẩu và định vị.
4. Trước khi nhân viên lắp đặt cân chỉnh đến, người dùng có trách nhiệm kết nối nguồn điện và khí nén với máy công cụ, nhưng không được khởi động nguồn điện và nguồn khí. Các sản phẩm phụ trợ cho máy công cụ như chất làm mát, dầu làm mát, dầu thủy lực, dầu dẫn hướng, mỡ bôi trơn, v.v. do bên mua cung cấp.
Bảo trì, bảo dưỡng máy công cụ định kỳ
Vui lòng làm theo “Sách hướng dẫn sử dụng” để kiểm tra và bảo trì hàng ngày, hàng tuần, hàng tháng, hàng quý và hàng năm; các bộ phận đã tháo rời phải được lắp đặt lại sau khi hoàn thành bảo trì.
