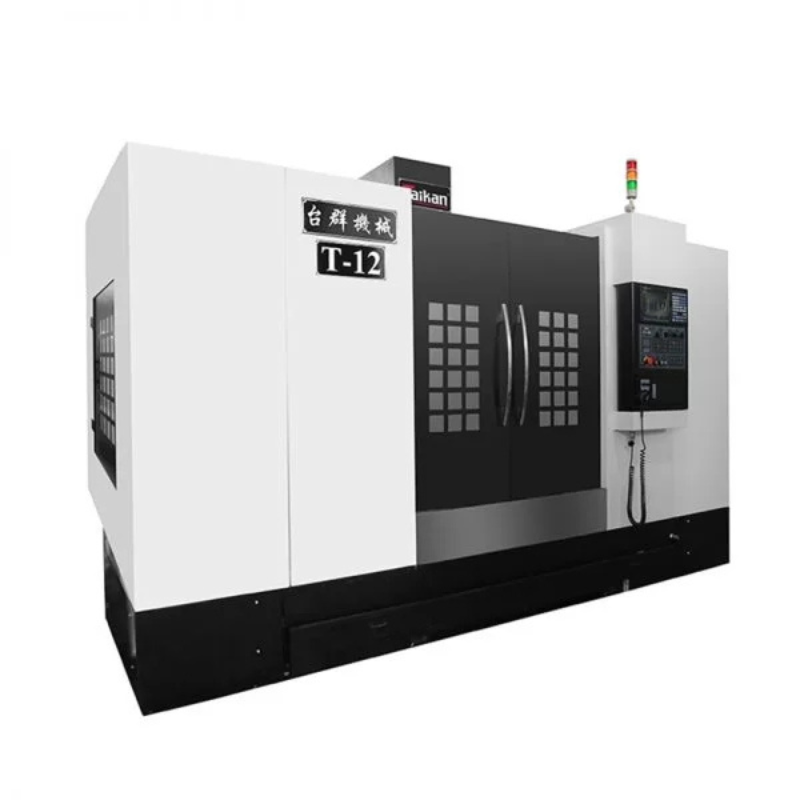

GIỚI THIỆU MÁY PHAY CNC ĐỨNG TAIKAN T12
Máy phay CNC đứng Taikan HT-12 được ứng dụng những công nghệ tiên tiến nhất hiện nay, với nguồn linh kiện tốt, đảm bảo chất lượng gia công và độ bền theo thời gian.
THÔNG SỐ KỸ THUẬT
| Mục | Đơn vị | HT-12 | Nhận xét | ||
| Hành trình | Hành trình trục X | mm | 1200 | ||
| Hành trình trục Y | mm | 700 | |||
| Hành trình trục Z | mm | 600 | |||
| Mũi trục chính đến bàn | mm | 150～750 | |||
| Tâm trục chính đến cột | mm | 785 | |||
| Bàn | Kích thước bàn | mm | 1360×700 | ||
| Khả năng chịu tải của bàn | kg | 1000 | |||
| Rãnh chữ T (Số lượng-Chiều rộng×Độ sâu) | mm | 5-18×152,5 | |||
| Trục chính | Công suất động cơ (Tiếp tục/30 phút) | kW | ’11/15 | ||
| Phạm vi tốc độ | vòng/phút | 50～8000(Truyền động bằng dây đai) | |||
| Đường kính trục chính | mm | φ155 | |||
| Loại giá đỡ dụng cụ | – | BT50 | |||
| Loại chốt kéo | – | P50T-I（MAS403） | |||
| Tốc độ | Phạm vi tốc độ nạp liệu | mm/phút | 1-10000 | ||
| Tốc độ di chuyển nhanh (X/Y/Z) | m/phút | 41255 | |||
| Độ chính xác | Độ chính xác định vị (X/Y/Z) | mm | 0,015 | GB/T18400.4 (Hành trình đầy đủ) | |
| Độ lặp lại (X/Y/Z) | mm | 0,008 | |||
| Khác | Hệ thống CNC | – | Mitsubishi M80VA | ||
| Cung cấp không khí | Chảy | L/phút | ≥280 (ANR) | ||
| Áp lực | MPa | 0,6~0,8 | |||
| Yêu cầu về điện năng | kVA | 30 | |||
| Dung tích bình chứa chất làm mát | L | 350 | |||
| Kích thước máy | mm | 3650×3020×2900 | Hướng trục X/Y/Z | ||
| Trọng lượng máy (xấp xỉ) | kg | 9400 | |||
ƯU ĐIỂM MÁY PHAY CNC ĐỨNG TAIKAN T12
Máy phay CNC đứng Taikan T12 có ray dẫn hướng trục X, Y, Z sử dụng ray dẫn hướng bằng gang đúc và cứng cho veneer nhựa PTFE. Đặc điểm của nó là: hệ số ma sát nhỏ, hấp thụ xung kích tốt, tốc độ thấp mà không bị bò, độ chính xác định vị nhanh cao, bề mặt tiếp xúc lớn và khả năng chịu tải mạnh. Bộ truyền động chính sử dụng chế độ truyền trục chính có răng đồng bộ với động cơ, cho phép trục chính đạt được tốc độ cao hơn và giảm đáng kể độ rung và tiếng ồn của hộp trục chính, có lợi hơn cho quá trình xử lý tốc độ cao và độ chính xác cao.

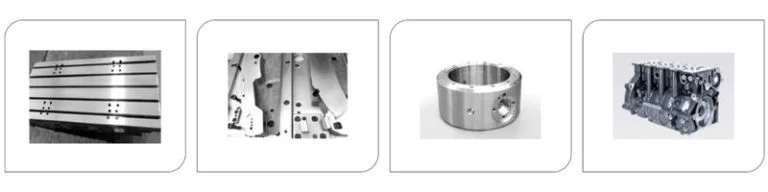

Loại máy công cụ này được sử dụng rộng rãi trong sản xuất máy móc, sản xuất khuôn mẫu và các ngành công nghiệp khác để gia công các bộ phận phức tạp như tấm, đĩa, vỏ. Phôi có thể được gia công tự động và liên tục bằng cách phay, khoan, doa, mở rộng,
- Cấu trúc của toàn bộ máy là kết cấu cột cố định và bàn trượt chéo. Trục Y của máy sử dụng thiết kế bốn đường ray, có thể đảm bảo khả năng chịu tải nặng trong quá trình xử lý và đảm bảo độ chính xác của quá trình gia công.
- Các bộ phận cơ bản lớn được đúc bằng cát nhựa và đúc bằng vật liệu gang có độ bền cao, giúp máy công cụ có được độ cứng cao và độ chính xác ổn định.
- Trục X, Y, Z sử dụng đường ray cứng hình chữ nhật, độ cứng cao, cắt nhiều, hấp thụ sốc tốt.
- Trục chính sử dụng bộ trục chính tốc độ cao của Taikan với trục chính BT50-6000rpm truyền động bằng đai theo tiêu chuẩn, có hiệu quả cắt cao và có thể giảm biến dạng nhiệt của trục chính.
- Chuyển động của đầu gá (trục Z) được trang bị một thiết bị đối trọng có thiết kế dẫn hướng trung tâm. Ngay cả khi di chuyển với tốc độ cao, đối trọng vẫn không bị rung lắc. Tỷ lệ chính xác của đối trọng với trọng lượng của hộp trục chính có thể có được các đặc tính xử lý tốt nhất và động cơ truyền động trục Z có các đặc tính tải tốt.
- Dung dịch cắt có dung tích lớn, có thể xả nhiệt cắt nhanh chóng. Thiết kế loại bỏ chip phía trước được áp dụng và ngăn chứa nước sử dụng kiểu bể kép và được đặt bên trong máy để tiết kiệm không gian.
- Được trang bị hệ thống Mitsubishi M80A CNC hiệu suất cao, đảm bảo sự ổn định của việc điều khiển máy công cụ, cũng như các chức năng gia công CNC và các chức năng phụ trợ theo yêu cầu của người dùng.
LĨNH VỰC ỨNG DỤNG MÁY PHAY CNC ĐỨNG TAIKAN HT-12
Máy phay CNC đứng Taikan HT-12 được sử dụng trong ngành sản xuất khuôn mẫu, sản phẩm cũng được ứng dụng rộng rãi trong ngành hàng không vũ trụ, thiết bị năng lượng, sản xuất ô tô, thiết bị y tế và các ngành công nghiệp khác.
HƯỚNG DẪN VẬN HÀNH VÀ SỬ DỤNG TAIKAN HT-12
Điều kiện hoạt động
1. Nguồn điện 3 pha: 380V±5%；50Hz±1Hz , Dây nguồn chính, Tiếp đất 6mm² (10m hoặc trợ xuống)/ 10mm² (trên 10 m)
2. Nhiệt độ môi trường: Yêu cầu nhiệt độ môi trường duy trì mức 17～25 ° C. Nếu độ chính xác gia công linh kiện yêu cầu không quá cao, có thể nới lỏng 5～40 ° C, Nhiệt độ bảo quản và vận chuyển -20～60 °C
3. Thay đổi nhiệt trong phòng: nhiệt độ môi trường thay đổi trong khoảng ± 2 ° C trong vòng 24 giờ
4. Độ ẩm tương đối: trong khoảng 75% (không ngưng tụ)
5. Độ cao: dưới 1000m
6. Rung động: dưới 0,2G
7. Yêu cầu nền móng: khả năng chịu lực trên 32KN / m²
8. Tránh xa nguồn sáng, nguồn rung và nguồn nhiệt, đồng thời tránh xa máy phát có tần số cao, động cơ phóng điện, máy hàn điện, v.v. để tránh nhiễu điện và gây ra sự cố cho hệ thống NC của máy
Lắp đặt cân chỉnh và nghiệm thu
1. Nếu thiết bị đáp ứng các điều kiện vận chuyển, “Các vấn đề chuẩn bị của khách hàng trước khi giao máy móc chính xác Taiqun” phải được khách hàng xác nhận và vận chuyển sau khi đáp ứng các điều kiện.
2. Người mua nên lắp đặt nền móng trước khi thiết bị đến địa điểm của người dùng để tránh ảnh hưởng đáng kể đến độ chính xác của máy công cụ.
3. Sau khi thiết bị đến địa điểm của người dùng, người dùng chịu trách nhiệm về nền móng, dỡ hàng, cẩu và định vị.
4. Trước khi nhân viên lắp đặt cân chỉnh đến, người dùng có trách nhiệm kết nối nguồn điện và khí nén với máy công cụ, nhưng không được khởi động nguồn điện và nguồn khí. Các sản phẩm phụ trợ cho máy công cụ như chất làm mát, dầu làm mát, dầu thủy lực, dầu dẫn hướng, mỡ bôi trơn, v.v. do bên mua cung cấp.
Bảo trì, bảo dưỡng máy công cụ định kỳ
Vui lòng làm theo “Sách hướng dẫn sử dụng” để kiểm tra và bảo trì hàng ngày, hàng tuần, hàng tháng, hàng quý và hàng năm; các bộ phận đã tháo rời phải được lắp đặt lại sau khi hoàn thành bảo trì.
TẬP ĐOÀN CÔNG NGHỆ TLT – NHÀ PHÂN PHỐI ĐỘC QUYỀN MÁY TAIKAN TẠI VIỆT NAM
- Cam kết 100% hàng chính hãng
- Máy mới, nguyên tem, nguyên kiện
- Chính sách bảo hành minh bạch lên đến 24 tháng
- Hỗ trợ lắp đặt, vận hành máy, bảo dưỡng máy tận nơi cho khách hàng
- Đáp ứng ngay lập tức khi máy khách hàng bị lỗi
- Đội ngũ kỹ thuật giàu kinh nghiệm, được kỹ thuật hãng Taikan đào tạo trực tiếp
- Giá máy hợp lý, trả góp 12 tháng giúp khách hàng giảm áp lực tài chính
- Dịch vụ nâng tầm, luôn giúp khách hàng có sự lựa chọn tốt nhất.
