GIỚI THIỆU MÁY PHAY CNC NGANG TAIKAN HDH-63
Máy phay CNC ngang Taikan HDH-63 được sử dụng để gia công chi tiết trong các ngành công nghiệp như máy móc xây dựng, ô tô, năng lượng, thông tin và khuôn mẫu. Máy phù hợp để gia công các chi tiết dạng hộp và dạng vỏ, đặc biệt lý tưởng để gia công các chi tiết phức tạp và có hình dạng không đều.
THÔNG SỐ KỸ THUẬT
| Tên | Đơn vị | HDH-63 | Nhận xét | ||
| Hành trình | X/Y/Z | mm | 1050/800/1000 | ||
| Khoảng cách từ mặt đầu trục chính đến tâm bàn | mm | 150-1150 | |||
| Khoảng cách từ trục chính đến mặt bàn | mm | 120-920 | |||
| Kích thước phôi tối đa | mm | φ1000×1000 | |||
| Bàn | Kích cỡ | mm | 630*630 | ||
| Tải trọng tối đa | kg | 1200 | |||
| Kích thước lỗ trung tâm | mm | φ80H7 | |||
| Lỗ vít | mm | M16(125×125) | |||
| Đơn vị cài đặt tối thiểu | ° | 0,001 | |||
| Trục chính | Công suất (S1/S6 15%) | kW | 28/42 | ||
| Mô-men xoắn (S1/S6 15%) | Nm | 334/630 | |||
| Tốc độ | vòng/phút | 10000 | |||
| Thuôn nhọn | – | BT50 | |||
| Tốc độ | Di chuyển nhanh trục X, Y, Z | m/phút | 48/48/48 | ||
| Sự chính xác | Độ chính xác định vị (X/Y/Z) | mm | X/Y/Z: 0,01 (không có lưới), 0,006 (có lưới)B: 8” (có lưới) | VDI3441 | |
| Độ lặp lại (X/Y/Z) | mm | X/Y/Z: 0,006 (không có lưới), 0,004 (có lưới)B: 6” (có lưới) | VDI3441 | ||
| Kho dao | Dung tích | T | 60 | ||
| Chiều dài dụng cụ | mm | 500 | |||
| Đường kính dụng cụ | mm | 105/210 | |||
| Trọng lượng dụng cụ | kg | 20 | |||
| Khác | Hệ thống | – | Siemens 828D | ||
| Nguồn không khí | Chảy | L/phút | 500 (ANR) | ||
| Áp lực | MPa | 0,6~0,8 | |||
| Tổng công suất điện | KVA | 75 | |||
| Kích thước (D*R*C) | mm | 6575×4870×3300 | |||
| Tổng trọng lượng | kg | 21500 | |||
ƯU ĐIỂM MÁY PHAY CNC NGANG TAIKAN HDH-63
Kết cấu có độ cứng cao
- Giường tích hợp: Thiết kế tối ưu các gân bên trong bằng cách sử dụng phân tích FEM, mang lại độ ổn định tuyệt vời.
- Cột nhẹ: Thiết kế cấu trúc thành cột hai lớp, với hệ thống gân xuyên tâm đa điểm và mặt cắt ngang nhịp lớn ở phía dưới, mang lại trọng lượng nhẹ và độ cứng cao.
- Trục dẫn động cao: Đường dẫn hướng tuyến tính ba trục với bố cục bậc thang cho trục X, kết hợp với cột nhẹ, độ cứng cao, đảm bảo hiệu suất động tuyệt vời.
- Cam-Type APC: Hệ thống trao đổi pallet ổn định và nhanh chóng.

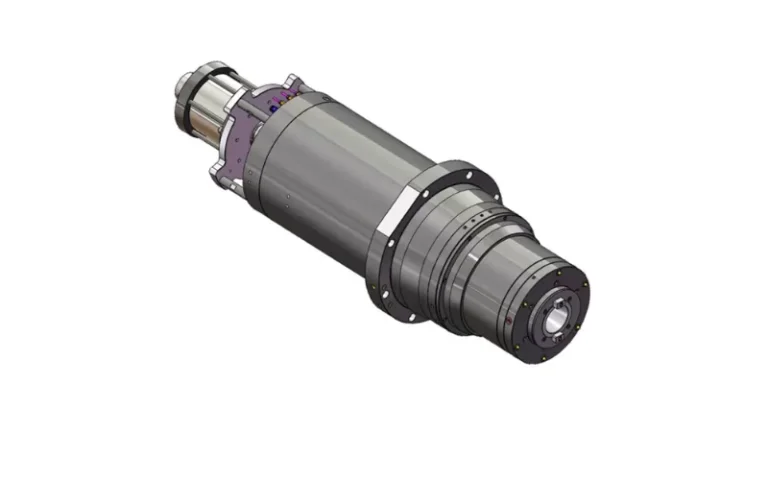

Hệ thống trục chính điện mô-men xoắn cao
- Được trang bị trục chính điện BT50 công suất cao, có chức năng chuyển mạch cuộn dây kép tự động, đáp ứng các yêu cầu khác nhau về tốc độ cao và mô-men xoắn cao. Trục chính mang lại hiệu suất tốc độ cao, độ chính xác cao và tiếng ồn thấp.
- Hệ thống làm mát kiểm soát nhiệt độ tiêu chuẩn giúp giảm nhiệt độ trục chính một cách hiệu quả, ngăn ngừa biến dạng nhiệt và duy trì độ chính xác gia công ổn định trong quá trình vận hành kéo dài.
- Ngoài ra, còn có nhiều tùy chọn trục chính khác nhau để xử lý các điều kiện vận hành khác nhau, đảm bảo hiệu suất ổn định và hiệu quả trong nhiều môi trường sản xuất khác nhau.
Độ chính xác và độ ổn định
- Trục vít me bi ba trục có thiết kế làm mát rỗng, với bộ phận làm mát tuần hoàn chất làm mát được kiểm soát nhiệt độ qua trục vít. Điều này giúp giảm nhanh chóng sự gia tăng nhiệt độ của trục vít me bi trong quá trình cấp liệu tốc độ cao, duy trì nhiệt độ không đổi và đảm bảo độ chính xác gia công ổn định.

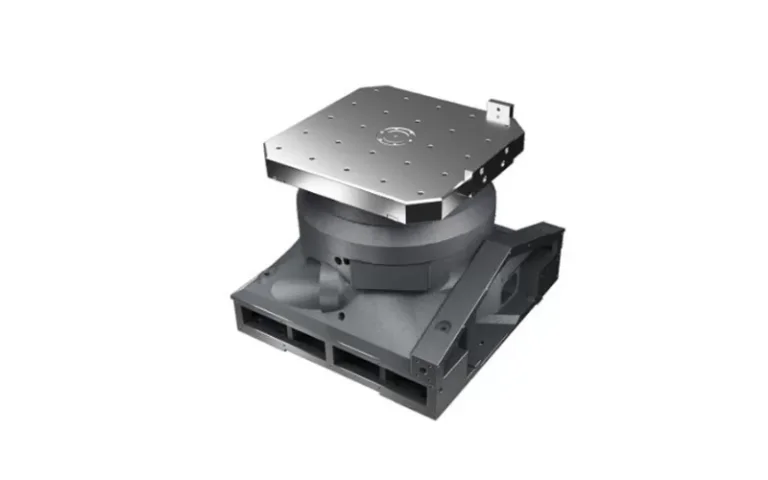

Bàn quay cam có độ chính xác cao
- Hệ thống sử dụng chốt định vị côn có độ chính xác cao kết hợp với cơ chế khóa tăng áp thủy lực để đảm bảo bàn làm việc được kẹp chặt, duy trì độ ổn định và hiệu suất không rung trong quá trình gia công.
- Bàn quay CNC kiểu cam có bề mặt truyền động tốc độ không đổi của cam cong và hệ thống truyền động tiếp xúc lăn được tải trước với ổ trục kim trên tháp pháo, mang lại độ chính xác cao, tốc độ cao, độ rơ bằng không và khả năng xử lý tải trọng nặng.
- Ngoài ra, còn có tùy chọn bàn quay truyền động trực tiếp độ chính xác cao, được trang bị động cơ truyền động trực tiếp không khung mô-men xoắn cao, ổ trục bàn quay chuyên dụng đường kính lớn có độ chính xác cao và lưới tròn Renishaw để tăng cường độ chính xác và độ ổn định.

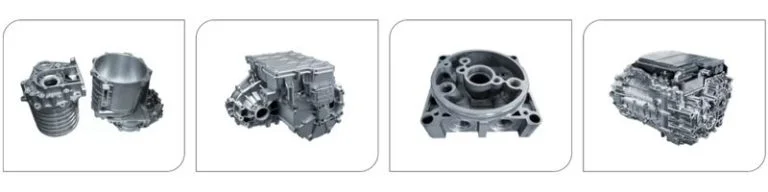

LĨNH VỰC ỨNG DỤNG MÁY PHAY CNC NGANG TAIKAN HDH-63
Máy phay CNC ngang Taikan HDH-63 được sử dụng để gia công chi tiết trong các ngành công nghiệp như máy móc xây dựng, ô tô, năng lượng, thông tin và khuôn mẫu. Máy phù hợp để gia công các chi tiết dạng hộp và dạng vỏ, đặc biệt lý tưởng để gia công các chi tiết phức tạp và có hình dạng không đều.
