Máy tiện CNC Turret Type – Đặc điểm cấu tạo & Ứng dụng

Máy tiện CNC Turret Type là dòng máy tiện CNC sử dụng ổ dao (turret) để bố trí nhiều dụng cụ cắt trên cùng một cụm dao, cho phép máy thực hiện liên tiếp nhiều nguyên công mà không cần dừng máy thay dao thủ công. Dòng máy này giúp doanh nghiệp tăng khả năng tự động hoá, rút ngắn thời gian thay dao gia công và đem lại hiệu suất cao trong sản xuất hàng loạt.

Máy tiện CNC Turret Type là gì?

Máy tiện CNC Turret Type là dòng máy tiện được thiết kế tối ưu với ổ dao tự động (thuật ngữ tiếng Anh là Turret Type). Với cấu hình này, nhiều dao cắt được lắp cố định tại các vị trí khác nhau trên ổ dao. Khi máy gia công theo chương trình CNC đã lập trình sẵn, đến nguyên công nào thì turret sẽ tự động xoay đến vị trí dao tương ứng và đưa dao vào khu vực gia công.

Số lượng vị trí dao phụ thuộc vào từng model máy, thường dao động từ 6 – 12 dao hoặc nhiều hơn tuỳ option. Với những máy tiện CNC Turret Type tích hợp trục C hoặc trục Y, khả năng của turret được mở rộng hơn, cho phép thực hiện thêm các nguyên công phay, khoan lệch tâm hoặc gia công các biên dạng phức tạp mà không nhất thiết phải chuyển chi tiết sang một máy khác.

So với máy tiện truyền thống chỉ sử dụng một dao hoặc phải thay dao thủ công, máy tiện CNC Turret Type giúp quá trình gia công diễn ra liên tục hơn. Một chu trình có thể kết hợp nhiều nguyên công như tiện ngoài, tiện trong, tiện mặt đầu, cắt rãnh, tiện ren, khoan hoặc các nguyên công phay tùy cấu hình máy.

XEM THÊM: TOP 5 máy tiện CNC băng phẳng chất lượng cao, giá tốt

Đặc điểm cấu tạo của máy tiện CNC Turret Type

Máy tiện CNC Turret Type có cấu tạo cơ bản gồm các phần sau:

Hệ thống ổ dao CNC Turret

Turret là bộ phận đặc trưng của dòng máy này. Các dao được bố trí trên nhiều vị trí của turret, sau đó hệ thống điều khiển CNC lựa chọn dao theo chương trình gia công. Cấu trúc này giúp giảm thời gian thay dao và hạn chế thao tác thủ công của người vận hành. Với các đơn hàng sản xuất hàng loạt, đây là yếu tố có ảnh hưởng trực tiếp đến thời gian chu kỳ của từng chi tiết.

Trục chính

Trục chính có nhiệm vụ kẹp và quay phôi với tốc độ phù hợp với vật liệu và yêu cầu gia công. Tùy model, máy có thể sử dụng các loại mâm cặp và cấu hình trục chính khác nhau. Với máy tiện phay tích hợp, trục chính còn có thể phối hợp với trục C để định vị góc chính xác khi thực hiện khoan, phay hoặc gia công các vị trí lệch tâm.

Hệ thống dẫn hướng và trục X/Z

Hai chuyển động cơ bản của máy tiện CNC là trục X và Z. Trong đó:

• Trục X thường đảm nhiệm chuyển động theo phương kính, quyết định đường kính gia công
• Trục Z điều khiển chuyển động dọc theo chiều dài phôi

Một số model được bổ sung trục Y, cho phép dao di chuyển theo phương vuông góc với trục X/Z, từ đó mở rộng khả năng phay và khoan lệch tâm.

Giường máy

Giường máy là nơi diễn ra quá trình gia công và cũng là nền tảng chịu tải cho toàn bộ hệ thống. Độ cứng vững của kết cấu ảnh hưởng trực tiếp đến khả năng chống rung, độ ổn định khi cắt và độ chính xác của chi tiết.

Các dòng máy giường nghiêng thường được thiết kế để tăng khả năng thoát phoi và tạo không gian làm việc thuận tiện hơn. Trong khi đó, máy giường phẳng có ưu thế về kết cấu quen thuộc và có thể đáp ứng các nhu cầu gia công chi tiết lớn hơn tùy cấu hình.

Hệ thống điều khiển CNC

Bộ điều khiển CNC tiếp nhận chương trình gia công và điều phối chuyển động của trục chính, trục X/Z, turret và các trục bổ sung. Khả năng điều khiển chính xác giúp máy tự động hóa toàn bộ chu trình từ định vị, thay dao đến gia công.

Với các model máy tiện CNC Turret Type tích hợp tiện phay 2in1, hệ điều khiển còn phải phối hợp với nhiều chuyển động đồng thời để đảm bảo dao di chuyển đúng theo vị trí yêu cầu, nhất là khi gia công biên dạng phức tạp.

TOP 5 máy tiện CNC Turret Type best seller, chất lượng giá tốt

Dưới đây là 5 model máy tiện CNC Turret Type chất lượng cao, gia công ổn định, thiết kế nhỏ gọn, đáp ứng đa dạng các nhu cầu gia công của doanh nghiệp.

Máy tiện CNC Turret Type giường nghiêng PMW P-CDS100

PMW P-CDS100 là dòng máy tiện CNC giường nghiêng hướng đến gia công cơ khí chính xác với yêu cầu về độ ổn định và năng suất. Đây cũng là model được TLT bàn giao cho nhiều khách hàng trong thực tế sản xuất, phục vụ các nhu cầu gia công từ cơ bản đến chuyên sâu.

Kết cấu giường nghiêng kết hợp hệ thống turret giúp máy thực hiện liên tục nhiều nguyên công tiện trên cùng một thiết bị. Đây là lựa chọn phù hợp cho các xưởng cần nâng cao mức độ tự động hóa và duy trì tính ổn định trong sản xuất hàng loạt.

Thông số kỹ thuật:

• Hành trình trục X/Z: 200/500mm
• Tốc độ trục chính: 3.00rpm
• Hệ điều hành: GSK 988TA
• Số dao: 12

Máy tiện CNC Turret Type giường nghiêng PMW P-C400K

PMW P-C400K là dòng máy tiện CNC giường nghiêng thuộc danh mục PMW tại TLT, hướng đến các nhu cầu gia công chi tiết cơ khí với yêu cầu về độ chính xác và năng suất. Model này cũng nằm trong nhóm máy PMW được TLT cung cấp và lắp đặt bàn giao cho khách hàng trên toàn quốc.

Thiết kế giường nghiêng và hệ thống turret giúp quá trình thay dao được thực hiện tự động, phù hợp với các xưởng cần gia công lặp lại nhiều chi tiết trong một chu kỳ sản xuất.

Thông số kỹ thuật:

• Hành trình trục X/Z: 200/500mm
• Tốc độ trục chính: 3.00rpm
• Hệ điều hành: GSK 988TA
• Số dao: 12

Máy tiện CNC Turret Type tích hợp phay PMW P-100MSY

PMW P-100MSY là model tiện phay tích hợp với trục Y và trục chính phụ, cho phép thực hiện nhiều nguyên công trên cùng một máy. Trục Y có độ cứng cao kết hợp với đường dẫn hướng tuyến tính con lăn, giúp máy đáp ứng các nguyên công phay và gia công lệch tâm. Với trục chính phụ, P-100MSY có thể tiếp tục xử lý mặt còn lại của chi tiết, giảm số lần tháo lắp và chuyển công đoạn.

Thông số kỹ thuật:

• Máy có đường kính gia công tối đa Ø260 mm
• Chiều dài gia công tối đa 350 mm
• Hành trình X/Y/Z: 125/±40/360 mm
• Tốc độ trục chính chính 50–5.000rpm

Máy tiện CNC Turret Type tích hợp phay PMW P-350M

PMW P-350M được trang bị tháp dao servo thủy lực có độ cứng cao, kết hợp trục chính servo để thực hiện các chức năng như định vị trục chính, taro cứng và phay bề mặt cong. Máy có đường kính xoay tối đa Ø720 mm, đường kính gia công tối đa Ø400 mm và chiều dài gia công tối đa 1.500 mm.

Model này phù hợp với các doanh nghiệp cần một cấu hình tiện CNC có khả năng mở rộng sang nhiều nguyên công, đặc biệt khi yêu cầu gia công chi tiết kích thước lớn hơn và cần duy trì độ cứng vững trong quá trình cắt.

Thông số kỹ thuật:

• Đường kính tiện tối đa: Ø400 mm
• Đường kính xoay tối đa: Ø720 mm
• Chiều dài gia công tối đa: 1.500 mm
• Tốc độ trục chính: 30 – 3.000rpm
• Trục chính A2-8, lỗ thông trục chính Ø86 mm

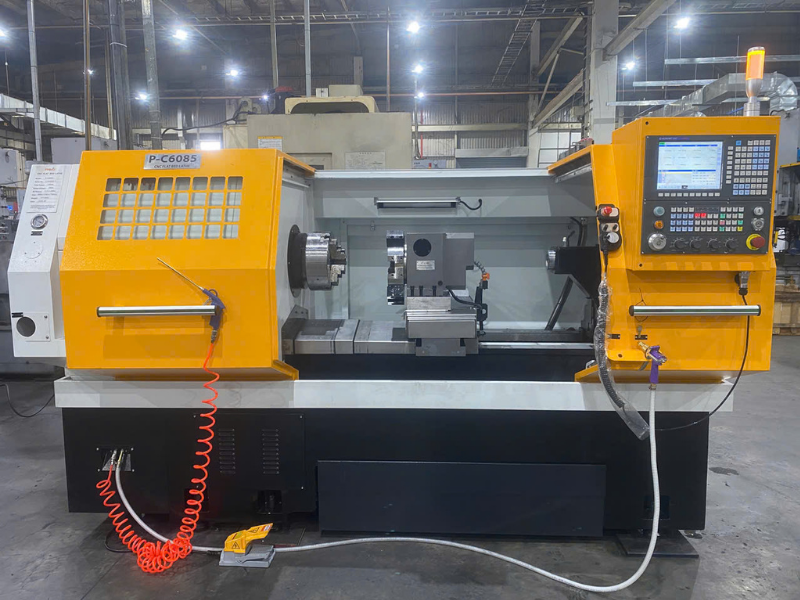

Máy tiện CNC Turret Type giường phẳng PMW P-C6085

PMW P-C6085 thuộc nhóm máy tiện CNC giường phẳng, hướng đến gia công các chi tiết có kích thước lớn, phôi nặng hoặc hình dạng phức tạp. Với không gian gia công lớn, đây là lựa chọn đáng cân nhắc cho các xưởng cần xử lý phôi có đường kính và chiều dài lớn hơn so với nhóm máy tiện CNC phổ thông.

Thông số kỹ thuật:

• Hành trình X/Z: 310/850 mm
• Chiều dài gia công tối đa 750 mm
• Đường kính gia công tối đa Ø550 mm
