TOP 5 máy tiện CNC băng phẳng chất lượng cao, giá tốt

Máy tiện CNC băng phẳng là một trong những dòng máy được nhiều doanh nghiệp lựa chọn nhờ kết cấu đơn giản, độ ổn định cao và khả năng đáp ứng đa dạng các nguyên công tiện. Đặc biệt phù hợp với các nhu cầu gia công chi tiết dạng tròn xoay, trục, bạc, sản xuất hàng loạt…

Vậy máy tiện CNC băng phẳng là gì? Có cấu tạo và nguyên lý hoạt động như thế nào? Cùng tìm hiểu chi tiết trong bài viết dưới đây của TLT.

Tìm hiểu về máy tiện CNC băng phẳng

Máy tiện CNC băng phẳng là gì?

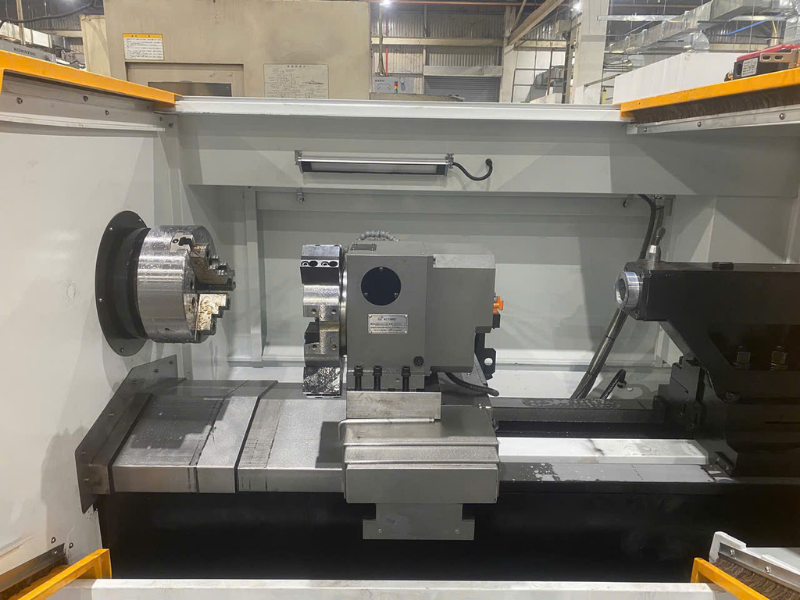

Máy tiện CNC băng phẳng là dòng máy tiện sử dụng kết cấu băng máy có dạng nằm ngang, trong đó các bộ phận chính như trục chính, bàn dao và ụ động được bố trí trên hệ thống băng máy. Cũng như các dòng máy tiện CNC khác, dòng này được điều khiển bằng hệ thống CNC cho phép các trục chuyển động theo chương trình đã được lập trình sẵn.

Trong quá trình gia công, phôi được gá trên mâm cặp và quay cùng trục chính. Dao cắt thực hiện chuyển động theo các trục để loại bỏ vật liệu và tạo ra hình dạng chi tiết theo yêu cầu.

Máy tiện CNC băng phẳng thường được sử dụng để gia công các chi tiết dạng tròn xoay như: trục, bạc, bush, chi tiết dạng trụ, dạng côn, các chi tiết có ren yêu cầu độ chính xác…

Cấu tạo của máy tiện CNC băng phẳng

Máy tiện CNC băng phẳng thường được cấu tạo từ các bộ phận chính sau:

• Băng máy: Là bộ phận nền tảng của máy, có nhiệm vụ nâng đỡ và liên kết các cụm cơ cấu khác. Độ cứng vững của băng máy ảnh hưởng đến độ ổn định trong quá trình gia công
• Trục chính: Có nhiệm vụ truyền chuyển động quay cho phôi. Trục chính thường kết hợp với mâm cặp để gá giữ chi tiết
• Mâm cặp: Dùng để cố định phôi trong quá trình gia công
• Ụ động: Hỗ trợ gá giữ các chi tiết dài hoặc thực hiện một số nguyên công như khoan và doa
• Bàn dao: Là cụm mang dụng cụ cắt và thực hiện chuyển động theo các trục gia công
• Đài dao: Cho phép gá nhiều dụng cụ khác nhau và thay đổi dao theo chương trình
• Hệ thống điều khiển CNC: Là bộ phận điều khiển toàn bộ hoạt động của máy thông qua chương trình gia công

Ngoài ra, máy còn tích hợp thêm một số các hệ thống phụ trợ khác như hệ thống bôi trơn, hệ thống làm mát, bôi trơn, bao che… để đảm bảo hiệu suất vận hành tối đa của máy.

Nguyên lý hoạt động

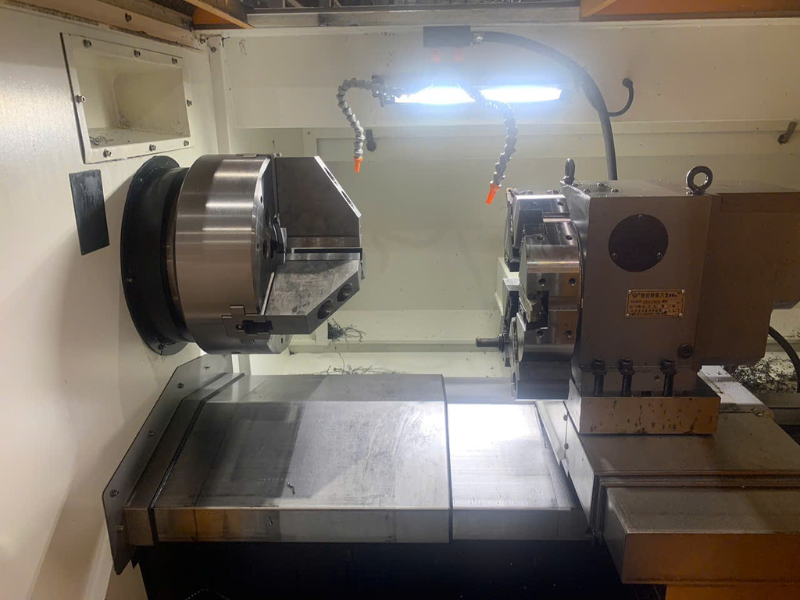

Nguyên lý hoạt động của máy tiện CNC băng phẳng dựa trên sự phối hợp giữa chuyển động quay của phôi và chuyển động chạy dao được điều khiển tự động.

• Phôi được gá cố định trên mâm cặp
• Chương trình gia công được thiết lập trên hệ điều khiển CNC
• Trục chính quay phôi theo tốc độ đã lập trình
• Dao cắt di chuyển theo các trục để thực hiện nguyên công
• Máy hoàn thành các bước gia công theo trình tự đã thiết lập

Các nguyên công phổ biến bao gồm tiện mặt đầu, tiện ngoài, tiện trong, tiện côn, tiện rãnh, tiện cắt đứt, khoan, doa… Nhờ khả năng điều khiển bằng chương trình, máy giúp nâng cao tính đồng đều của sản phẩm và giảm sự phụ thuộc vào thao tác thủ công.

ĐỪNG BỎ QUA: LIST MÁY TIỆN CNC PMW ĐƯỢC NHIỀU DOANH NGHIỆP TIN DÙNG, GIÁ CỰC TỐT

TOP 5 model máy tiện CNC băng phẳng best seller, chất lượng tốt

Dưới đây là những dòng máy tiện CNC PMW được nhiều doanh nghiệp quan tâm. Tùy theo kích thước chi tiết, yêu cầu gia công và ngân sách đầu tư, khách hàng có thể lựa chọn model phù hợp.

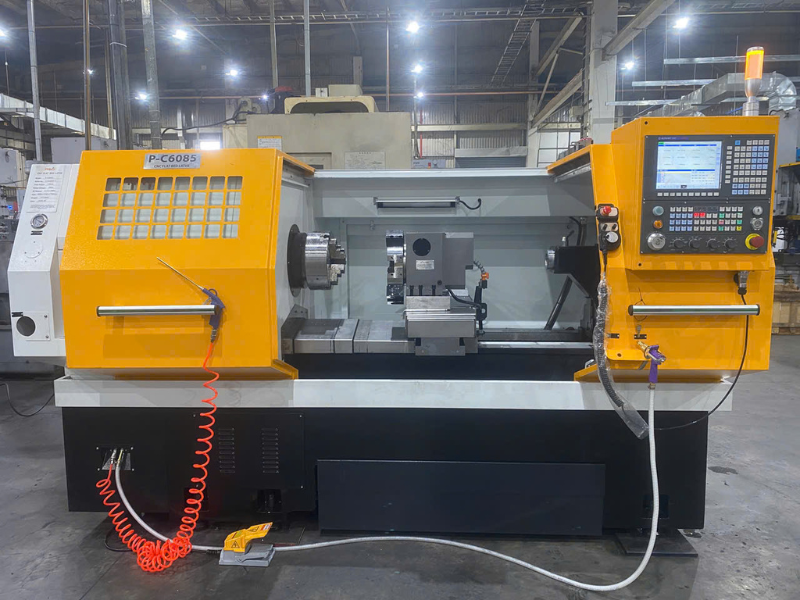

1. Máy tiện CNC PMW P-C6085

P-C6085 là một trong những best seller máy tiện ngang CNC PMW, được nhiều khách hàng của TLT tin tưởng chọn lựa. Đây là dòng tiện giường ngang, phù hợp cho gia công tiện các phôi nặng, dạng tấm kích thước lớn và hình dạng phức tạp.

THÔNG SỐ KỸ THUẬT

• Hành trình trục X/Z: 310/850mm
• Chiều dài gia công tối đa: 750mm
• Đường kính gia công tối đa: 550φ/mm
• Tốc độ trục chính: 3 cấp A:50-300rpm, cấp B:300-700rpm, cấp C:700-1000rpm
• Mâm cơ: 304mm

2. Máy tiện CNC PMW P-C6085B

Với thiết kế giường phẳng chắc chắn và khả năng vận hành bền bỉ, P-C6085B là lựa chọn tối ưu cho các doanh nghiệp gia công cơ khí đòi hỏi hiệu suất cao, độ chính xác ổn định và tuổi thọ thiết bị dài lâu. Sử dụng linh kiện chất lượng cao, hộp trục chính 3 cấp tốc độ, mô-men xoắn lớn, phù hợp gia công cắt nặng

THÔNG SỐ KỸ THUẬT

• Hành trình trục X/Z: 310/850mm
• Chiều dài gia công tối đa: 750mm
• Đường kính gia công tối đa: 550φ/mm
• Tốc độ trục chính: 50-1500rpm
• Động cơ servo
• Mâm cơ: 304mm

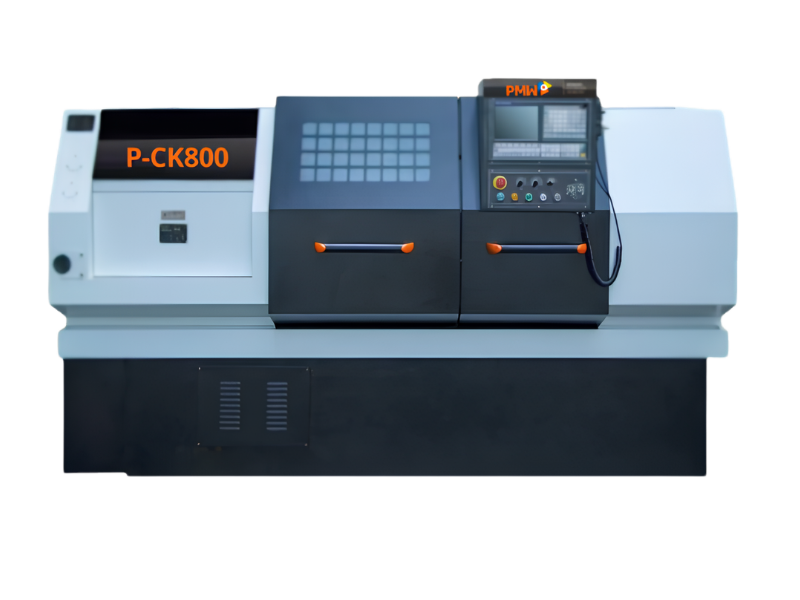

3. Máy tiện CNC PMW P-CK800

Một trong những dòng máy tiện CNC HOT của PMW được nhiều doanh nghiệp săn đón chính là P-CK800. Sở hữu thiết kế giường ngang, có khả năng chịu tải lớn, phù hợp gia công cắt nặng các chi tiết có dạng trục với đường kính lớn.

THÔNG SỐ KỸ THUẬT

• Độ dài gia công tối đa: 1000 mm
• Hành trình trục X/Z: 445/1100 mm
• Tốc độ trục chính: 3 Cấp độ (Cấp A: 50-300; Cấp B: 300-700; Cấp C: 700- 1000 Rpm)

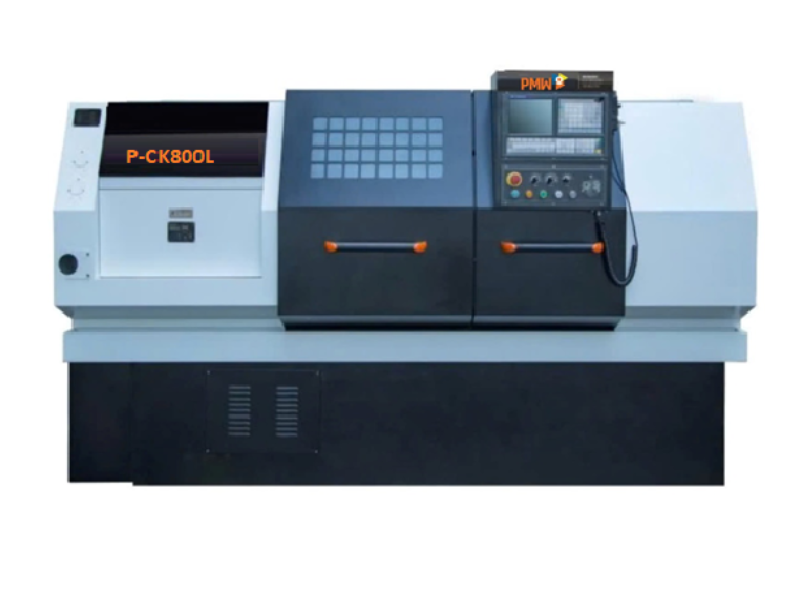

4. Máy tiện CNC PMW P-CK800L

Máy tiện CNC PMW P-CK800 là dòng máy giường ngang có khả năng chịu tải lớn. Cấu trúc giường phẳng sử dụng thiết kế ray dẫn hướng hình chữ nhật có độ cứng cao, khả năng chịu tải lớn, phù hợp gia công cắt nặng các chi tiết có dạng trục với đường kính lớn.

THÔNG SỐ KỸ THUẬT

• Độ dài gia công tối đa: 1000 mm
• Hành trình trục X/Z: 445/1100 mm
• Tốc độ trục chính: 3 Cấp độ: Cấp A: 50-300 ; Cấp B: 300-700 ; Cấp C: 700- 1000 Rpm

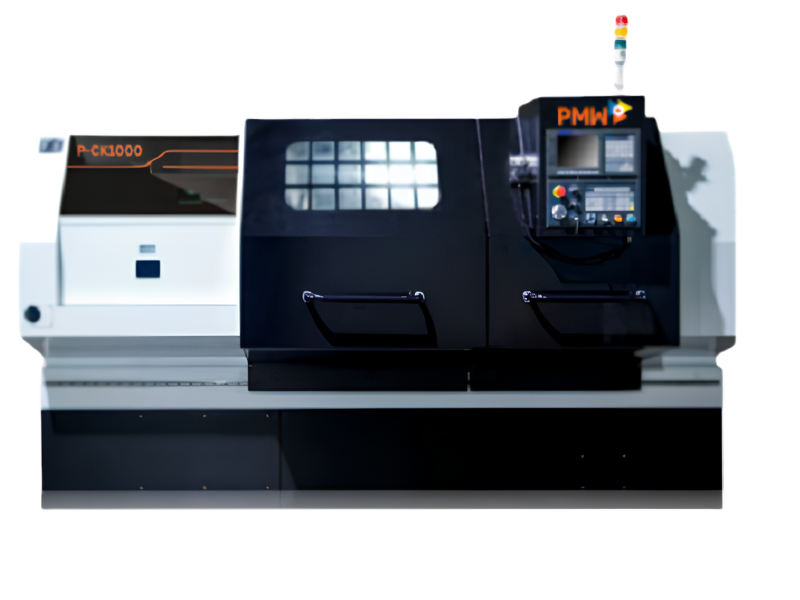

5. Máy tiện CNC PMW P-CK1000

P-CK1000 là dòng máy tiện CNC giường ngang PMW được ứng dụng phổ biến trong gia công cơ khí chính xác. Nhất là trong các lĩnh vực như chế tạo khuôn mẫu, thiết bị y tế, điện tử, công nghiệp… Đặc biệt, nhờ thiết kế tối ưu hoá về công suất và có lỗ thông trục chính lớn, P-CK1000 phù hợp gia công các sản phẩm dạng trục có đường kính lớn, nặng, độ cứng cao.

THÔNG SỐ KỸ THUẬT

• Chiều dài gia công tối đa: 1500 mm
• Đường kính gia công tối đa: 850mm
• Tốc độ trục chính: 3 cấp độ A: 50-300Rpm, B: 300-700Rpm, C:700-1000Rpm
• Hành trình trục X/Z: 500/1600 mm
• Lỗ thông trục chính: Φ121mm

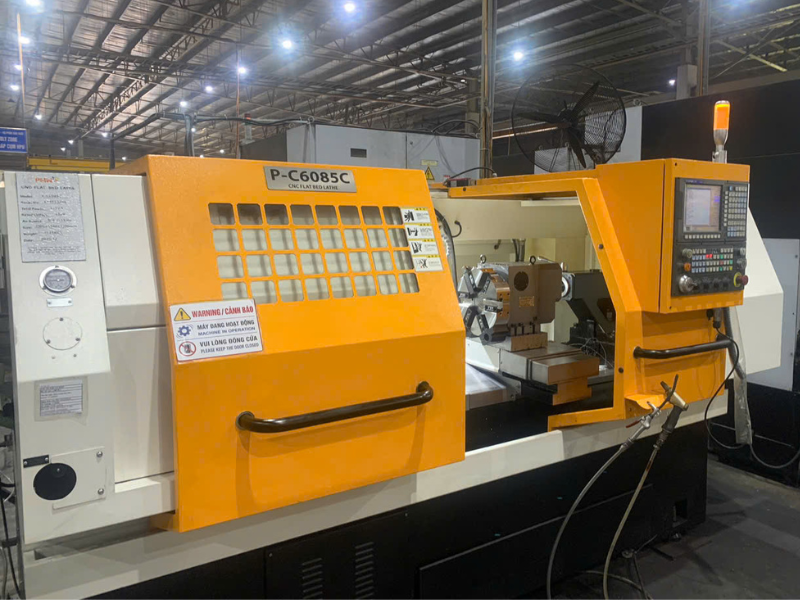

Giá máy tiện CNC băng phẳng bao nhiêu?

Giá máy tiện CNC băng phẳng không có một mức cố định. Chi phí đầu tư phụ thuộc vào nhiều yếu tố như cấu hình và khả năng gia công của từng model. Một số yếu tố ảnh hưởng đến giá máy gồm:

• Kích thước máy
• Đường kính gia công
• Chiều dài gia công
• Công suất động cơ trục chính
• Loại hệ điều khiển CNC
• Cấu hình đài dao
• Mâm cặp và các phụ kiện đi kèm
• Các tùy chọn tự động hóa
• Máy có kích thước gia công lớn hoặc được trang bị thêm nhiều tính năng thường có mức đầu tư cao hơn.

Do đó, để nhận được báo giá máy tiện CNC băng phẳng chính xác, doanh nghiệp nên xác định rõ nhu cầu gia công và các yêu cầu kỹ thuật trước khi lựa chọn. Việc đầu tư đúng cấu hình ngay từ đầu giúp tránh tình trạng mua máy có công suất quá thấp hoặc đầu tư quá mức so với nhu cầu thực tế.

Tập đoàn Công nghệ TLT – Nhà cung cấp máy tiện CNC băng phẳng PMW uy tín, giá tốt

Tập đoàn Công nghệ TLT cung cấp các giải pháp máy CNC và thiết bị phục vụ ngành gia công cơ khí chính xác, trong đó có các dòng máy tiện CNC PMW. Với danh mục sản phẩm đa dạng model từ các dòng tiêu chuẩn đến option cao cấp, TLT hỗ trợ khách hàng từ A-Z:

• Tư vấn lựa chọn dòng máy phù hợp với từng nhu cầu gia công
• Lắp đặt và căn chỉnh bàn giao tận nơi
• Hỗ trợ kỹ thuật chuyên nghiệp và xuyên suốt trong qá trình sử dụng
• Bảo hành 36 tháng đối với tất cả các dòng máy tiện PMW
• Hợp đồng đầy đủ, rõ ràng

Quý doanh nghiệp nếu cần đầu tư máy tiện CNC băng phẳng vui lòng liên hệ trực tiếp với Tập đoàn Công nghệ TLT để được hỗ trợ nhanh chóng.
