Trong bối cảnh sản xuất cơ khí ngày càng đòi hỏi độ chính xác cao, khả năng gia công bề mặt phức tạp và tối ưu hóa thời gian, máy phay CNC 5 trục đang trở thành lựa chọn hàng đầu của nhiều doanh nghiệp. So với các dòng máy truyền thống, máy CNC 5 trục giúp gia công đa mặt trong một lần gá, nâng cao chất lượng sản phẩm và giảm chi phí vận hành.

Không chỉ phổ biến trong ngành khuôn mẫu, máy phay 5 trục còn được ứng dụng rộng rãi trong hàng không, ô tô, y tế và cơ khí chính xác. Bài viết dưới đây sẽ giúp bạn hiểu rõ máy phay CNC 5 trục là gì, cấu tạo, nguyên lý hoạt động, ưu nhược điểm, ứng dụng thực tế, so sánh với các dòng 3 trục – 4 trục, cùng kinh nghiệm mua máy phay CNC 5 trục phù hợp nhu cầu.

Máy phay CNC 5 trục là gì?

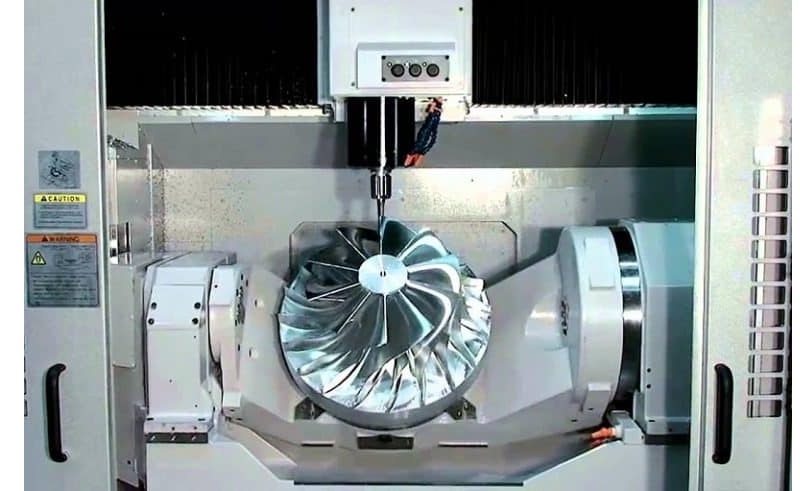

Máy phay CNC 5 trục với 5 trục chuyển động đồng thời, cho phép gia công đa mặt trong một lần gá, nâng cao độ chính xác và xử lý hiệu quả các chi tiết phức tạp.
Máy phay CNC 5 trục với 5 trục chuyển động đồng thời, cho phép gia công đa mặt trong một lần gá, nâng cao độ chính xác và xử lý hiệu quả các chi tiết phức tạp.

Máy phay CNC 5 trục là gì? Đây là dòng máy CNC có khả năng điều khiển đồng thời 5 trục chuyển động: ba trục tịnh tiến X – Y – Z và hai trục quay (A, B hoặc C). Nhờ sự kết hợp này, dao cắt có thể tiếp cận phôi ở nhiều góc độ khác nhau, cho phép gia công các chi tiết có hình dạng phức tạp mà máy 3 trục hoặc 4 trục khó thực hiện trong một lần gá.

Thuật ngữ quốc tế của dòng máy này là máy phay CNC 5 axis (5-axis CNC milling machine). Điểm nổi bật của máy phay CNC 5 axis là khả năng nghiêng và xoay dao hoặc phôi liên tục trong quá trình cắt, từ đó:

  • Gia công bề mặt cong, hốc sâu, biên dạng 3D phức tạp
  • Giảm số lần tháo lắp phôi
  • Tăng độ chính xác và chất lượng bề mặt

Trong thực tế sản xuất, máy phay CNC 5 trục thường được lựa chọn cho các sản phẩm yêu cầu dung sai chặt chẽ, độ bóng cao và cấu trúc hình học phức tạp.

Cấu tạo máy phay CNC 5 trục

Cấu tạo thân máy của máy phay CNC 5 trục

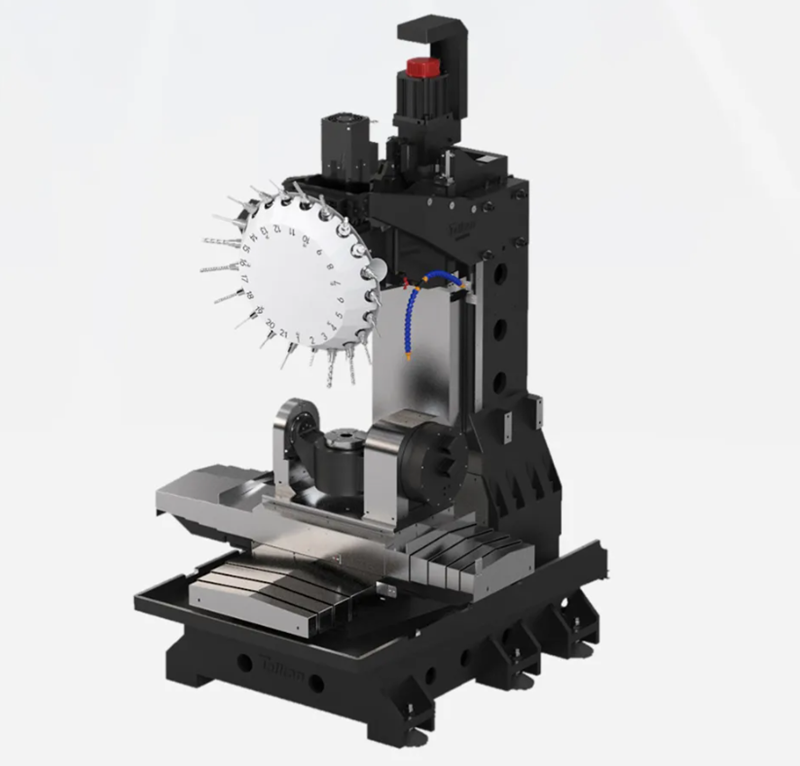

Cấu tạo thân máy của máy phay CNC 5 trục

Để hiểu rõ khả năng làm việc của thiết bị, cần nắm vững cấu tạo máy phay CNC 5 trục. Một hệ thống tiêu chuẩn bao gồm:

1. Trục chính (Spindle)

Là bộ phận thực hiện cắt gọt trực tiếp. Tốc độ quay, công suất và độ ổn định của trục chính ảnh hưởng lớn đến chất lượng gia công. Trục chính trên máy CNC 5 trục thường có tốc độ cao, phù hợp với gia công tinh và cắt tốc độ cao (HSM).

2. Hệ trục X – Y – Z

Ba trục tịnh tiến cơ bản giúp dao hoặc bàn máy di chuyển theo không gian ba chiều, tạo nên nền tảng cho mọi thao tác phay.

3. Hai trục quay (A, B hoặc C)

Đây là điểm khác biệt quan trọng của máy phay 5 trục. Tùy thiết kế, trục quay có thể:

  • Nghiêng trục chính
  • Hoặc xoay bàn máy
    Nhờ đó, phôi có thể được xoay ở nhiều góc độ khác nhau trong quá trình gia công.

4. Bàn máy / Bàn xoay

Bàn máy tích hợp cơ cấu xoay hoặc nghiêng để hỗ trợ gia công đa hướng. Đối với các dòng máy phay CNC 5 trục gia công khuôn mẫu, bàn xoay có độ chính xác cao, giúp đảm bảo bề mặt khuôn đạt độ bóng và độ chính xác mong muốn.

5. Hệ điều khiển CNC

Các hệ điều khiển phổ biến gồm Fanuc, Siemens, Heidenhain. Hệ CNC chịu trách nhiệm xử lý chương trình, điều phối chuyển động đồng thời của 5 trục, đảm bảo quỹ đạo cắt chính xác.

6. Thân máy và hệ thống dẫn hướng

Kết cấu thân máy cứng vững, ray trượt tuyến tính, vít me bi chính xác cao giúp giảm rung động, tăng độ ổn định khi gia công chi tiết lớn hoặc vật liệu cứng.

Nguyên lý hoạt động của máy phay CNC 5 trục

Nguyên lý hoạt động máy phay CNC 5 trục dựa trên việc điều khiển đồng thời các trục tịnh tiến và trục quay. Khác với máy 3 trục chỉ cắt theo phương thẳng đứng, máy phay CNC 5 trục cho phép dao hoặc phôi nghiêng và xoay liên tục trong suốt quá trình gia công.

Cụ thể:

  1. Người vận hành lập trình đường chạy dao trên phần mềm CAM.
  2. Chương trình CNC chuyển đổi dữ liệu thành lệnh điều khiển 5 trục.
  3. Trong quá trình cắt, các trục X – Y – Z di chuyển kết hợp với trục A/B/C để tạo ra quỹ đạo dao phù hợp với biên dạng chi tiết.
  4. Nhờ khả năng thay đổi góc tiếp xúc, dao cắt luôn làm việc ở vị trí tối ưu, hạn chế va chạm và đảm bảo bề mặt cắt mịn.

Chính nhờ nguyên lý hoạt động máy phay CNC 5 trục này mà máy có thể gia công các chi tiết phức tạp trong một lần gá, giảm sai số tích lũy và nâng cao độ chính xác tổng thể.

Ưu điểm và nhược điểm của máy phay CNC 5 trục

Máy phay CNC 5 trục với nhiều ưu điểm vượt trội

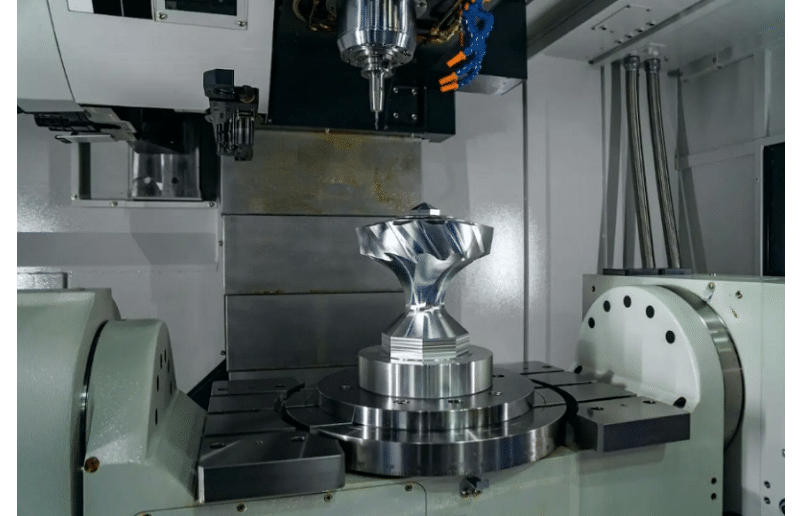

Máy phay CNC 5 trục với nhiều ưu điểm vượt trội

Ưu điểm máy phay CNC 5 trục nổi bật ở nhiều khía cạnh:

  • Gia công hình dạng phức tạp: Dễ dàng tạo các bề mặt cong, hốc sâu, biên dạng 3D.
  • Độ chính xác cao: Gia công nhiều mặt trong một lần gá giúp giảm sai số do căn chỉnh lại phôi.
  • Chất lượng bề mặt tốt: Dao luôn tiếp xúc ở góc tối ưu, giảm vết dao và tăng độ bóng.
  • Tăng năng suất: Giảm số lần setup, rút ngắn thời gian chu trình.
  • Tiết kiệm đồ gá: Ít cần đồ gá phức tạp như khi gia công trên máy 3 trục.

Bên cạnh các ưu điểm, máy phay CNC 5 trục cũng tồn tại một số hạn chế:

  • Chi phí đầu tư cao: So với máy 3 trục và 4 trục, giá thành cao hơn đáng kể.
  • Yêu cầu kỹ thuật lập trình: Lập trình CAM cho 5 trục phức tạp hơn, đòi hỏi kỹ sư có trình độ.
  • Bảo trì, vận hành: Chi phí bảo dưỡng cao, cần kỹ thuật viên chuyên môn.

Thông số kỹ thuật của máy phay CNC 5 trục

Khi đánh giá một thiết bị, thông số kỹ thuật của máy phay CNC 5 trục là yếu tố then chốt. Một số thông số quan trọng gồm:

  • Hành trình trục X, Y, Z (mm): Quyết định kích thước chi tiết có thể gia công.
  • Góc quay trục A/B/C: Thể hiện khả năng nghiêng và xoay của bàn máy hoặc trục chính.
  • Tốc độ trục chính (RPM): 8.000 – 24.000 vòng/phút hoặc cao hơn đối với gia công tốc độ cao.
  • Công suất trục chính (kW): 7,5 kW – 30 kW tùy phân khúc.
  • Độ chính xác định vị và lặp lại: 0,005 mm – 0,001 mm.
  • Kích thước bàn máy: Phù hợp với phôi lớn hay nhỏ.
  • Hệ điều khiển CNC: Fanuc, Siemens, Heidenhain…

Việc lựa chọn cấu hình phù hợp giúp doanh nghiệp tối ưu hiệu suất và tránh lãng phí đầu tư.

Ứng dụng của máy phay CNC 5 trục

Hiện nay máy phay CNC 5 trục đã được đưa vào ứng dụng rộng rãi trong các doanh nghiệp cơ khí

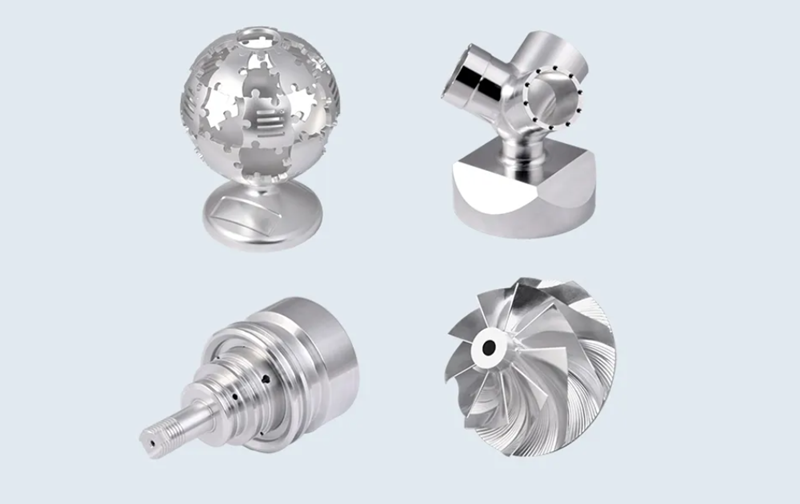

Hiện nay máy phay CNC 5 trục đã được đưa vào ứng dụng rộng rãi trong các doanh nghiệp cơ khí

Nhờ khả năng gia công đa hướng, ứng dụng máy phay CNC 5 trục rất đa dạng:

1. Gia công khuôn mẫu

Máy phay CNC 5 trục gia công khuôn mẫu cho phép tạo bề mặt cong phức tạp, giảm công đoạn đánh bóng thủ công, nâng cao chất lượng khuôn.

2. Ngành hàng không – vũ trụ

Gia công cánh turbine, vỏ động cơ, chi tiết kết cấu nhẹ yêu cầu độ chính xác cao.

3. Ngành ô tô

Sản xuất khuôn dập, chi tiết động cơ, linh kiện có hình dạng phức tạp.

4. Y tế

Gia công khớp nhân tạo, implant, thiết bị cấy ghép với độ chính xác vi mô.

5. Cơ khí chính xác

Sản xuất chi tiết 3D, linh kiện máy móc, sản phẩm công nghiệp cao cấp.

So sánh máy phay CNC 5 trục với 3 trục và 4 trục

Để lựa chọn đúng thiết bị, cần xem xét so sánh máy phay CNC 5 trục và 3 trục cũng như so sánh máy phay CNC 5 trục và 4 trục.

So sánh máy phay CNC 5 trục và 3 trục

  • Khả năng gia công: 5 trục gia công đa mặt trong một lần gá; 3 trục cần nhiều lần setup.
  • Độ chính xác: 5 trục cao hơn do giảm sai số căn chỉnh.
  • Ứng dụng: 5 trục phù hợp chi tiết phức tạp; 3 trục phù hợp gia công cơ bản.
  • Chi phí: 3 trục thấp hơn đáng kể.

So sánh máy phay CNC 5 trục và 4 trục

  • Mức độ linh hoạt: 5 trục linh hoạt hơn nhờ thêm một trục quay.
  • Khả năng gia công bề mặt cong: 5 trục vượt trội.
  • Độ chính xác: 5 trục cao hơn khi gia công đa mặt.
  • Giá thành: 4 trục thấp hơn, phù hợp với nhu cầu trung cấp.

Tóm lại, máy CNC 5 trục là lựa chọn tối ưu cho doanh nghiệp cần gia công chi tiết phức tạp, độ chính xác cao và sản xuất chuyên sâu.

Những lưu ý khi chọn mua máy phay CNC 5 trục

Khi lựa chọn máy phay CNC 5 trục cần chú ý đến cấu hình, nhu cầu gia công, thương hiệu máy..

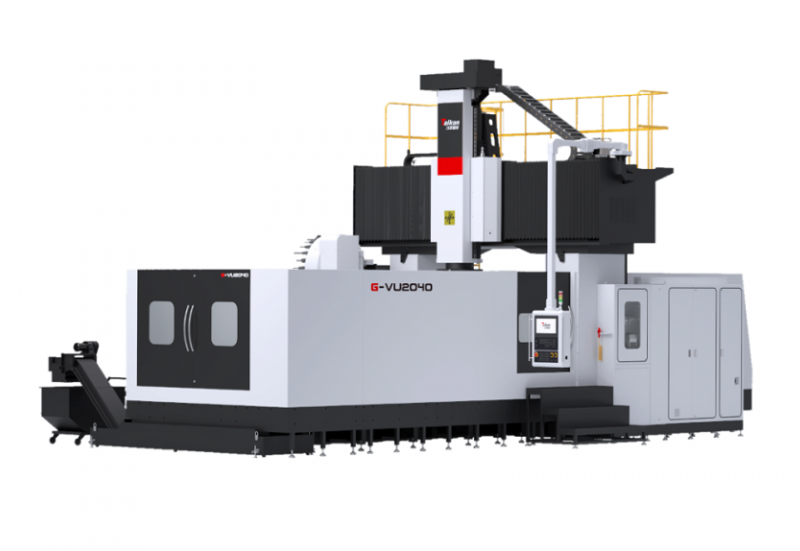

Khi lựa chọn máy phay CNC 5 trục cần chú ý đến cấu hình, nhu cầu gia công, thương hiệu máy..

Khi mua máy phay CNC 5 trục, bạn nên cân nhắc các yếu tố sau:

  • Nhu cầu gia công thực tế: Kích thước phôi, vật liệu, độ phức tạp chi tiết.
  • Cấu hình máy: Hành trình trục, tốc độ trục chính, hệ điều khiển.
  • Thương hiệu và xuất xứ: Nhật Bản, Đức, Đài Loan, Hàn Quốc… mỗi hãng có thế mạnh riêng.
  • Tình trạng máy: Cân nhắc giữa máy mới và máy phay CNC 5 trục cũ.
  • Dịch vụ kỹ thuật: Bảo hành, lắp đặt, đào tạo vận hành.
  • Khả năng nâng cấp: Phù hợp cho mở rộng sản xuất trong tương lai.

Giá máy phay CNC 5 trục

Giá máy phay CNC 5 trục phụ thuộc vào nhiều yếu tố:

  • Thương hiệu, xuất xứ
  • Cấu hình kỹ thuật
  • Kích thước máy
  • Máy mới hay máy phay CNC 5 trục cũ
  • Tham khảo thị trường:
  • Máy mới: từ 2 – 10+ tỷ đồng tùy cấu hình và thương hiệu.
  • Máy cũ: từ 800 triệu – 2 tỷ đồng, tùy năm sản xuất và tình trạng.

Việc lựa chọn giữa máy mới và máy phay CNC 5 trục cũ cần cân nhắc kỹ về chất lượng, độ ổn định và chi phí bảo trì.

TULOCTECH – Địa chỉ mua máy phay CNC 5 trục uy tín

Tuloctech chuyên phân phối máy phay CNC 5 trục chính hãng

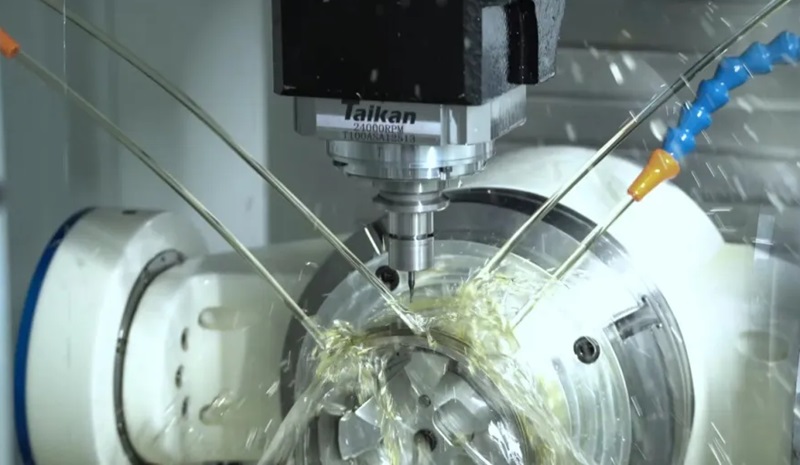

Tuloctech chuyên phân phối máy phay CNC 5 trục chính hãng
