Trong kỷ nguyên công nghiệp 4.0, máy phay CNC 4 trục đã trở thành thiết bị không thể thiếu trong các xưởng cơ khí chính xác. Nhờ khả năng vận hành linh hoạt và độ chính xác cao, dòng máy này giúp tối ưu hóa quy trình sản xuất đáng kể.

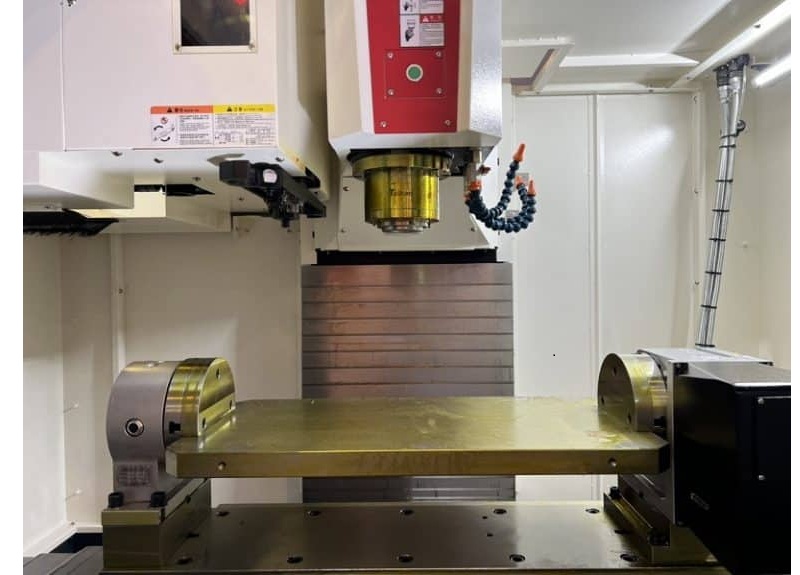

Máy phay CNC 4 trục là gì?

Máy phay CNC 4 trục là dòng máy công cụ được điều khiển bằng máy tính, có khả năng di chuyển cắt gọt vật liệu trên 4 trục khác nhau. Ngoài 3 trục tiêu chuẩn X, Y, Z, máy được tích hợp thêm trục xoay thứ 4 máy phay CNC (4th axis) – thường được ký hiệu là trục A (xoay quanh trục X).

Việc bổ sung trục xoay này cho phép phôi có thể lật hoặc xoay tự động, giúp dao cắt tiếp cận được nhiều bề mặt phức tạp mà không cần phải gá đặt thủ công nhiều lần.

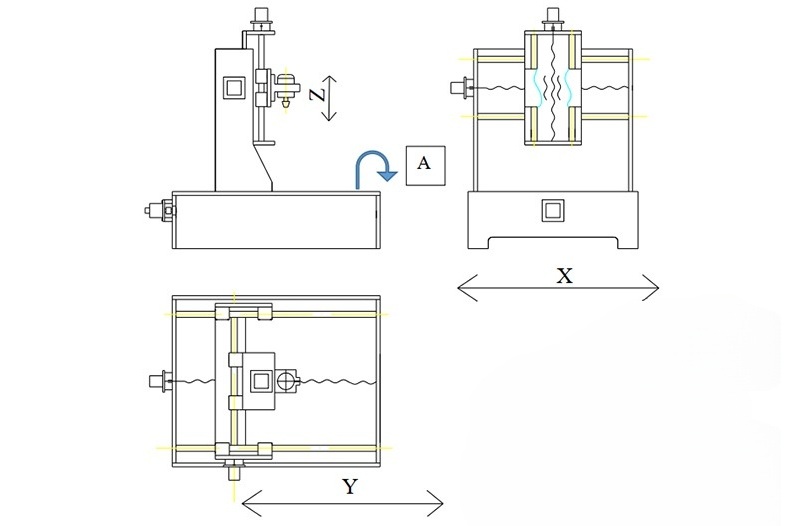

Cấu tạo máy phay CNC 4 trục

Về cơ bản, cấu tạo máy phay CNC 4 trục khá tương đồng với dòng 3 trục nhưng có thêm bộ phận quan trọng nhất là đầu phân độ hoặc bàn xoay điều khiển số.

• Thân máy và bàn máy: Chịu lực và đảm bảo độ ổn định khi gia công.
• Trục chính (Spindle): Nơi lắp dao và thực hiện chuyển động quay cắt gọt.
• Hệ thống điều khiển: Thường dùng hệ điều hành Fanuc, Mitsubishi hoặc Siemens.
• Trục thứ 4 (Trục A): Cho phép phôi xoay tròn, tạo điều kiện gia công các chi tiết hình trụ hoặc đa diện.
• Hệ thống thay dao tự động (ATC): Giúp tăng tốc độ sản xuất.

Nguyên lý hoạt động của máy phay CNC 4 trục

Nguyên lý hoạt động máy phay CNC 4 trục dựa trên việc điều khiển đồng thời hoặc xen kẽ các trục. Trong khi 3 trục X, Y, Z di chuyển theo các hướng thẳng (tịnh tiến), trục A sẽ xoay phôi theo một góc độ nhất định đã được lập trình sẵn qua phần mềm lập trình máy phay CNC 4 trục (như Mastercam, Fusion 360).

Quá trình này giúp dao cắt có thể gia công liên tục các bề mặt xung quanh phôi mà không cần dừng máy để thợ kỹ thuật điều chỉnh phôi bằng tay.

Ưu điểm và nhược điểm cần lưu ý của máy phay CNC 4 trục

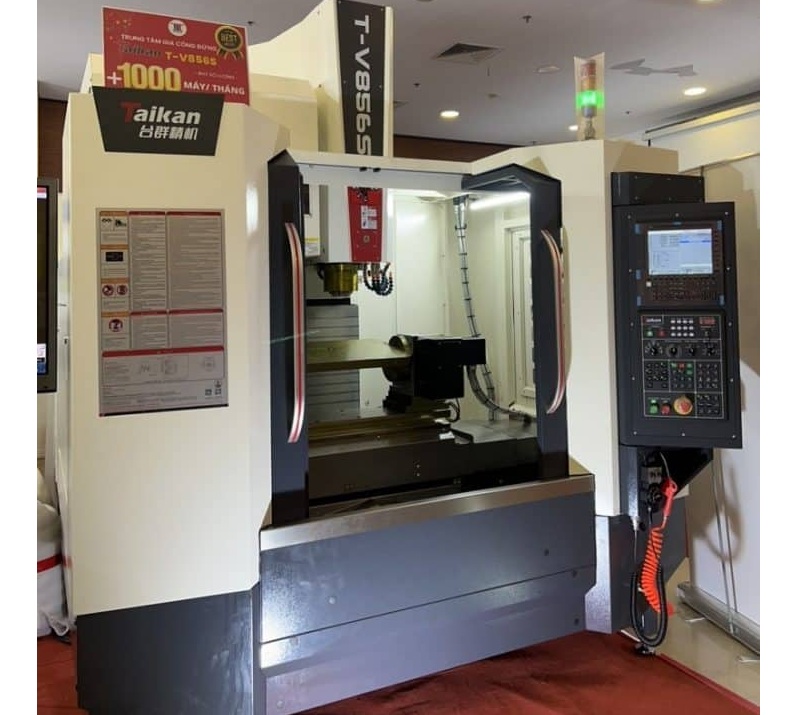

Ưu điểm máy phay CNC 4 trục

• Tiết kiệm thời gian: Giảm thiểu số lần gá đặt phôi (setup).
• Độ chính xác cao: Tránh sai số tích lũy do việc tháo lắp phôi nhiều lần.
• Gia công biên dạng khó: Dễ dàng xử lý các chi tiết dạng trục cam, bánh răng, hoặc các bề mặt cong phức tạp.

Nhược điểm

• Chi phí: Giá thành cao hơn so với máy 3 trục.
• Kỹ thuật: Đòi hỏi người vận hành phải có kiến thức về lập trình 4 trục phức tạp hơn.

Thông số kỹ thuật máy phay CNC 4 trục

Mỗi dòng máy (từ máy phay CNC 4 trục mini đến máy công nghiệp lớn) sẽ có thông số khác nhau, nhưng bạn cần lưu ý:

• Hành trình các trục (Travel X/Y/Z).
• Đường kính mâm cặp trục thứ 4.
• Tốc độ trục chính (RPM).
• Số lượng dao trong ổ chứa.

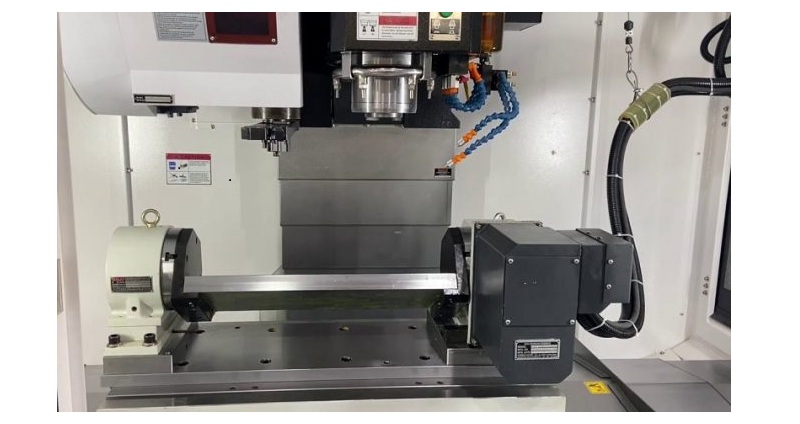

Ứng dụng của máy phay CNC 4 trục trong sản xuất

Việc gia công CNC 4 trục được ứng dụng rộng rãi trong:

• Ngành ô tô: Gia công trục khuỷu, các chi tiết động cơ.
• Y tế: Sản xuất các khớp nối xương, linh kiện nha khoa.
• Hàng không: Các cánh tuabin nhỏ và chi tiết chịu lực.
• Điêu khắc gỗ/kim loại: Tạo hình các sản phẩm mỹ nghệ 3D xoay tròn.

So sánh máy phay CNC 4 trục với 3 trục và 5 trục

Đặc điểm	Máy 3 trục	Máy 4 trục	Máy 5 trục
Số hướng di chuyển	X, Y, Z	X, Y, Z + A (xoay)	X, Y, Z + 2 trục xoay
Độ phức tạp phôi	Đơn giản, bề mặt phẳng	Chi tiết xoay, đa diện	Chi tiết cực kỳ phức tạp (cánh quạt)
Giá thành	Thấp	Trung bình	Rất cao

Những lưu ý khi chọn mua máy phay CNC 4 trục

Khi có nhu cầu mua máy phay CNC 4 trục chính hãng, bạn cần cân nhắc:

• Nhu cầu sản phẩm: Nếu chi tiết không quá phức tạp, máy 4 trục là sự đầu tư kinh tế hơn máy 5 trục.
• Độ cứng vững của trục thứ 4: Đảm bảo bộ phận xoay không bị rung lắc khi cắt nặng.
• Hệ điều hành: Nên chọn loại phổ biến để dễ tìm thợ vận hành và sửa chữa.

Giá máy phay CNC 4 trục bao nhiêu?

Giá máy phay CNC 4 trục phụ thuộc rất nhiều vào kích thước, công suất, xuất xứ, thương hiệu và cấu hình (ví dụ: bàn xoay, hệ điều khiển Fanuc/Siemens, tự động thay dao, v.v.).

 Giá máy phay CNC 4 trục tham khảo (theo phân khúc)

Máy CNC 4 trục giá rẻ / bán nghiệp dư – gia đình / xưởng nhỏ

• Máy để bàn hoặc router CNC 4 trục nhỏ: khoảng ~2.500 – 10.000 USD (~60–240 triệu VND) tùy model và kích thước.

Máy CNC 4 trục tầm trung – xưởng sản xuất vừa

• Máy CNC 4 trục công suất trung bình, phù hợp gỗ/kim loại nhẹ: khoảng ~10.000 – 40.000 USD (~240–960 triệu VND)

Máy CNC 4 trục công nghiệp – kim loại chính xác cao

• Máy trung tâm gia công chất lượng cao (có thương hiệu, hệ điều khiển chuẩn công nghiệp): thường từ ~40.000 USD trở lên (~1 tỷ VND) và có thể tăng theo cấu hình.

 Máy CNC 4 trục cũ hoặc máy đã qua sử dụng

• Giá máy phay CNC 4 trục cũ có thể thấp hơn nhiều, tùy tuổi máy và tình trạng thực tế (phải liên hệ trực tiếp để nhận báo giá chính xác).

Địa chỉ cung cấp máy phay CNC 4 trục uy tín

Để đảm bảo chất lượng, bạn nên tìm đến các nhà phân phối có chính sách bảo hành rõ ràng, hỗ trợ lắp đặt và chuyển giao công nghệ lập trình.

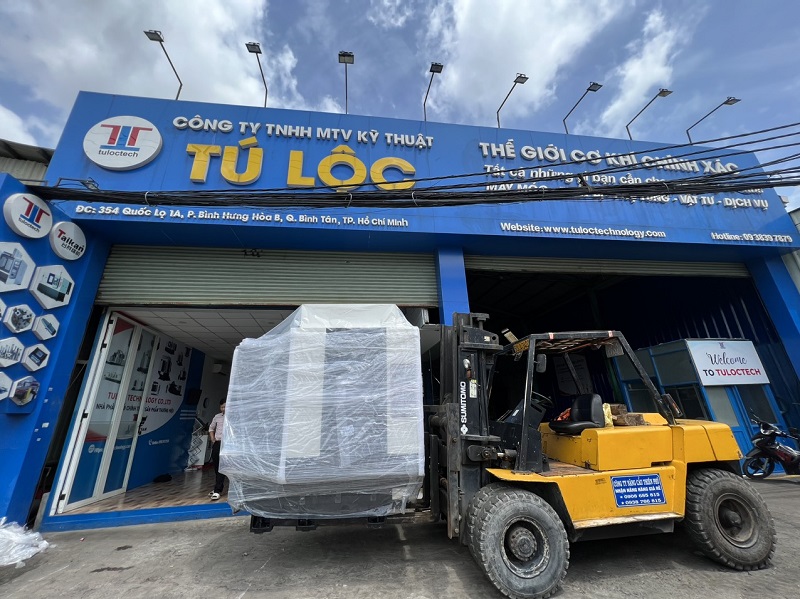

Tuloctech là đơn vị chuyên cung cấp máy phay CNC 4 trục chính hãng uy tín và chất lượng nhiều năm liền, được nhiều doanh nghiệp tin tưởng và lựa chọn. Liên hệ Tuloctech ngay để nhận báo giá và tư vấn cụ thể!

————–
