Trong thời đại sản xuất công nghiệp hiện đại, máy phay CNC 3 trục chính là giải pháp được nhiều doanh nghiệp cơ khí lựa chọn nhờ tính ổn định, hiệu quả và chi phí hợp lý. Vậy máy phay CNC 3 trục là gì, ứng dụng ra sao và có những ưu nhược điểm gì, cùng theo dõi bài viết dưới đây.

Máy phay CNC 3 trục là gì?

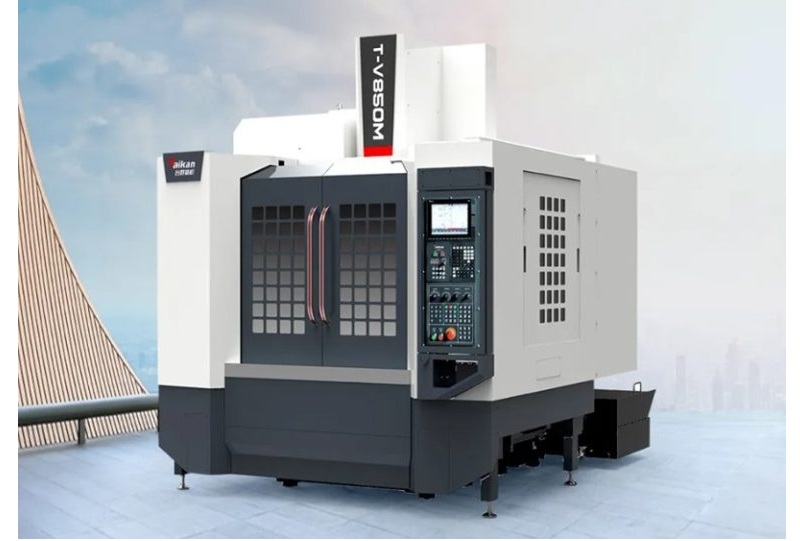

*Máy phay CNC 3 trục là máy gia công tự động với 3 trục X, Y, Z, dùng để phay cắt chính xác kim loại và nhựa.*

Đây là loại máy gia công điều khiển bằng máy tính (CNC) với 3 trục chuyển động chính: trục X (trái – phải), trục Y (trước – sau) và trục Z (lên – xuống). Nhờ sự phối hợp đồng thời của ba trục, máy có thể thực hiện các nguyên công phay, khoan, taro, cắt gọt bề mặt với độ chính xác cao và ổn định.

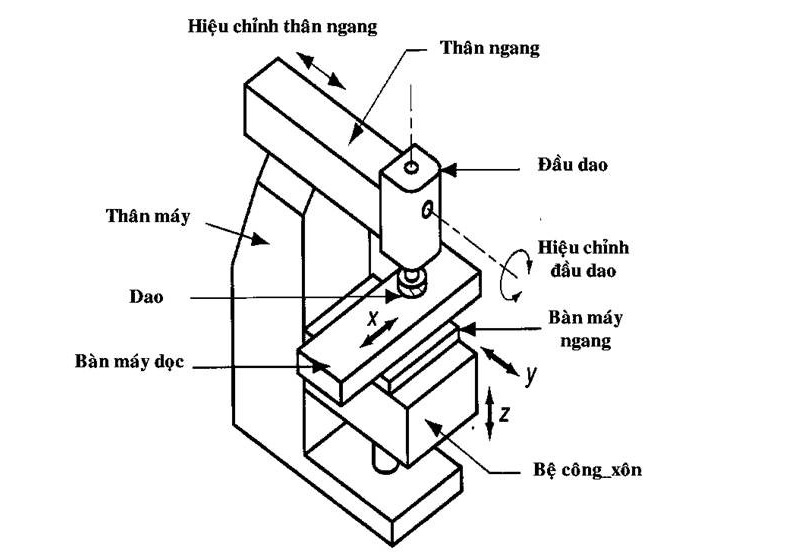

Cấu tạo máy phay CNC 3 trục

Cấu tạo máy phay CNC 3 trục thường bao gồm các bộ phận chính:

Trục chính (Spindle): bộ phận quay dao cắt, quyết định tốc độ và chất lượng gia công.
Bàn máy: nơi gá đặt phôi, di chuyển theo trục X và Y.
Cụm trượt trục Z: điều khiển chiều sâu cắt.
Hệ điều khiển CNC: điều khiển toàn bộ quá trình gia công theo chương trình lập sẵn.
Khung máy & hệ thống truyền động: đảm bảo độ cứng vững, giảm rung động khi cắt.

Nguyên lý hoạt động của máy phay CNC 3 trục

Nguyên lý hoạt động của máy phay CNC 3 trục dựa trên việc lập trình đường chạy dao bằng phần mềm CAD/CAM. Dữ liệu được đưa vào bộ điều khiển CNC, sau đó máy tự động điều khiển trục chính và các trục X – Y – Z di chuyển chính xác theo chương trình. Nhờ đó, máy có thể gia công chi tiết phức tạp với độ lặp lại cao và hạn chế tối đa sai số do con người.

Ưu điểm của máy phay CNC 3 trục

Độ chính xác cao: phù hợp gia công chi tiết yêu cầu dung sai nhỏ.
Hiệu suất ổn định: vận hành liên tục, giảm thời gian chết.
Dễ vận hành & lập trình: phù hợp cả xưởng nhỏ lẫn nhà máy lớn.
Chi phí đầu tư hợp lý: thấp hơn so với máy 4 trục, 5 trục nhưng vẫn đáp ứng phần lớn nhu cầu sản xuất.

Ứng dụng của máy phay CNC 3 trục trong sản xuất

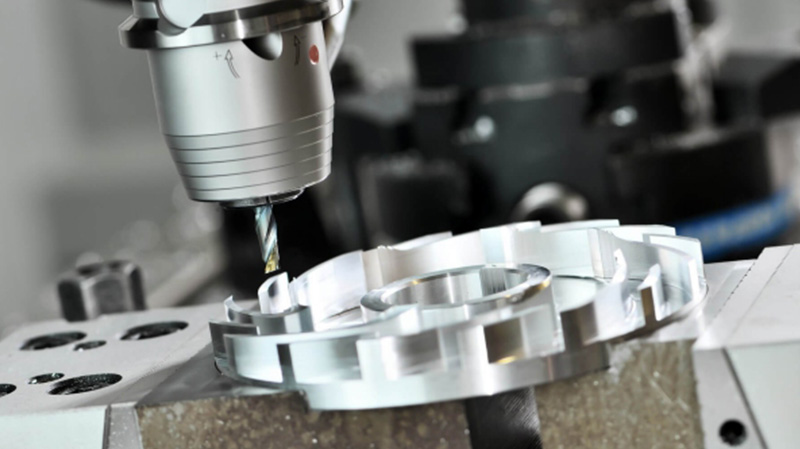

*Máy phay CNC 3 trục được ứng dụng rộng rãi trong nhiều lĩnh vực*

Ứng dụng máy phay CNC 3 trục rất đa dạng trong nhiều lĩnh vực:

Gia công cơ khí chính xác: chi tiết máy, linh kiện khuôn mẫu.
Máy phay CNC 3 trục gia công khuôn: khuôn nhựa, khuôn dập, khuôn đúc áp lực.
Máy phay CNC 3 trục gia công nhôm: linh kiện điện tử, vỏ máy, chi tiết ngành hàng không, ô tô.
Sản xuất đồ gá, chi tiết phi tiêu chuẩn: đáp ứng nhu cầu gia công theo bản vẽ riêng

Giá máy phay CNC 3 trục bao nhiêu?

Máy mini / nhỏ (gia công nhẹ): ~ 15 – 150 triệu VNĐ
Máy tầm trung (xưởng cơ khí, gia công nhôm, khuôn vừa): ~ 300 – 1.5 tỷ VNĐ
Máy công nghiệp lớn (chính hãng, độ bền cao): ~ 800 triệu – >2 tỷ VNĐ

Giá thực tế phụ thuộc vào: kích thước bàn máy, công suất, hệ điều khiển, thương hiệu và phụ kiện đi kèm.

Thông số kỹ thuật máy phay CNC 3 trục

Thông số	Phạm vi tiêu chuẩn
Hành trình XYZ	800–1500 / 500–1200 / 400–600 mm
Spindle	6,000–12,000 rpm, 4–15 kW
Độ chính xác	±0.005 – ±0.015 mm
CNC	FANUC / Siemens / Syntec / KND
ATC	12–24 dao (tuỳ chọn)
Phụ trợ	Coolant, bôi trơn, thu phoi

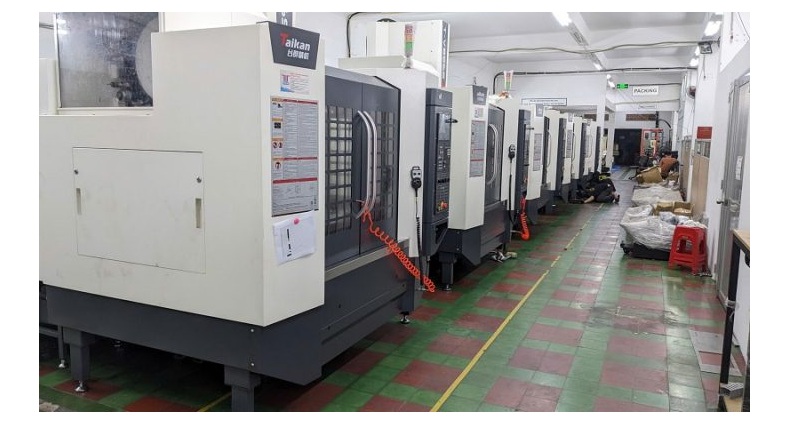

Phân loại máy phay cnc 3 trục

1. Theo kết cấu máy

Dạng đứng (Vertical): phổ biến, gia công chính xác.
Dạng ngang (Horizontal): phù hợp phôi lớn, cắt mặt bên.
Dạng giường / gantry: bàn lớn, gia công tấm và khuôn lớn.

2. Theo quy mô – công suất

Mini / nhỏ: gia công nhẹ, xưởng nhỏ.
Tầm trung: gia công nhôm, khuôn vừa.
Công nghiệp: máy lớn, độ cứng cao, sản xuất hàng loạt.

3. Theo chức năng

Không ATC: thay dao thủ công.
Có ATC: thay dao tự động, năng suất cao.

4. Theo vật liệu gia công

Gia công nhôm / kim loại nhẹ
Gia công thép / khuôn
Gia công gỗ / nhựa / composite

5. Theo độ chính xác

Tiêu chuẩn
Độ chính xác cao (High Precision)

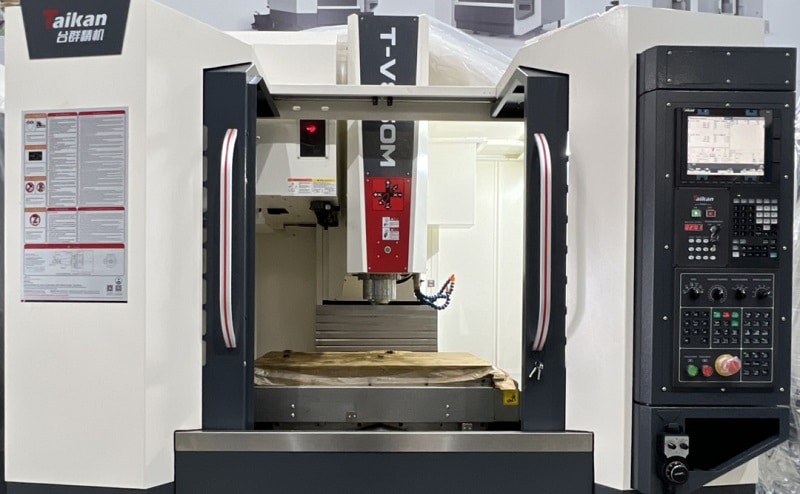

So sánh máy phay CNC 3 trục với 4 trục và 5 trục

Máy phay CNC 3 trục:

Phù hợp chi tiết đơn giản, chi phí đầu tư thấp
Thường dùng cho sản phẩm phẳng, rãnh, khoan lỗ

Máy phay CNC 4 trục:

Có thêm trục quay giúp gia công nhiều mặt tốt hơn
Hiệu quả với chi tiết xoay, không cần tháo gá nhiều

Máy phay CNC 5 trục:

Gia công chi tiết 3D phức tạp, undercut dễ dàng
Năng suất và chất lượng bề mặt cao nhất

Những lưu ý khi chọn mua máy phay CNC 3 trục

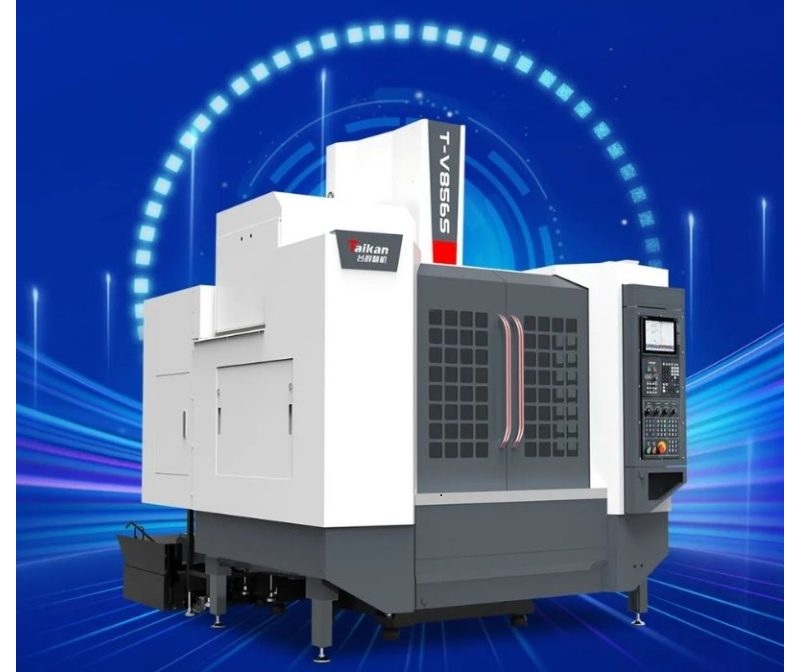

*Lưu ý khi chọn máy phay CNC 3 trục: nhu cầu gia công, độ chính xác, hành trình trục, trục chính, hệ điều khiển và dịch vụ hậu mãi.*

1. Xác định mục tiêu gia công và phôi sản phẩm

Lưu ý đầu tiên và quan trọng nhất là bạn cần làm rõ nhu cầu về độ chính xác của sản phẩm. Bạn phải hiểu rõ cấu tạo của phôi cần gia công để kiểm tra các thông số kỹ thuật máy sao cho tương thích nhất.

2. Kiểm tra thông số hành trình các trục (X, Y, Z)

Hành trình trục quyết định kích thước vật thể lớn nhất mà máy có thể xử lý. Bạn nên chọn hành trình trục phù hợp với kích thước phôi thực tế của xưởng. Việc chọn máy có hành trình quá nhỏ sẽ hạn chế khả năng nhận đơn hàng, nhưng máy quá lớn so với nhu cầu lại gây lãng phí không gian và chi phí đầu tư.

3. Chất lượng và công suất trục chính (Spindle)

Trục chính là “trái tim” của máy phay. Tốc độ quay và công suất của bộ phận này quyết định khả năng cắt gọt các loại vật liệu khác nhau.

Đối với việc gia công thép hoặc các vật liệu nặng, trục chính chuẩn BT40 thường được ưu tiên hơn so với chuẩn BT30 nhờ độ cứng vững và khả năng chịu tải tốt hơn.

4. Lựa chọn hệ điều hành CNC phù hợp

Hệ điều hành (bộ điều khiển) ảnh hưởng trực tiếp đến độ ổn định và khả năng vận hành của máy. Các chuyên gia khuyên nên chọn các hệ điều hành phổ biến như FANUC, Siemens, hoặc Syntec. Những hệ thống này không chỉ hoạt động ổn định mà còn giúp bạn dễ dàng tìm kiếm nhân sự vận hành cũng như thuận tiện khi cần sửa chữa, bảo trì.

5. Cân nhắc hệ thống thay dao tự động (ATC)

Tùy vào mô hình sản xuất mà bạn quyết định có nên lắp thêm ổ chứa dao tự động hay không:

Có ATC: Giúp tăng năng suất vượt trội, phù hợp cho sản xuất hàng loạt chi tiết phức tạp.

Không ATC: Chi phí đầu tư ban đầu thấp hơn nhưng đòi hỏi nhân công phải thay dao thủ công, làm gián đoạn chu kỳ máy.

6. Độ chính xác và độ cứng vững của khung máy

Một chiếc máy tốt phải có khung máy cứng vững để giảm thiểu rung động trong quá trình cắt gọt. Điều này giúp sản phẩm đạt bề mặt bóng mịn và kích thước chuẩn xác. Bạn nên kiểm tra kỹ:

Độ định vị và độ lặp lại: Thông số tốt thường nằm trong khoảng từ $\pm 0.005mm$ đến $\pm 0.015mm$.

7. Các hệ thống phụ trợ và dịch vụ hậu mãi

Đừng bỏ qua các yếu tố tưởng chừng như phụ nhưng lại rất quan trọng:

Hệ thống tiện ích: Vòi phun dung dịch làm mát (coolant), hệ thống thu hồi phôi, bôi trơn tự động và các tấm chắn bao che an toàn.

Dịch vụ bảo hành: Hãy chọn đơn vị cung cấp có chế độ bảo hành rõ ràng, hỗ trợ kỹ thuật nhanh chóng và luôn sẵn có linh kiện thay thế.

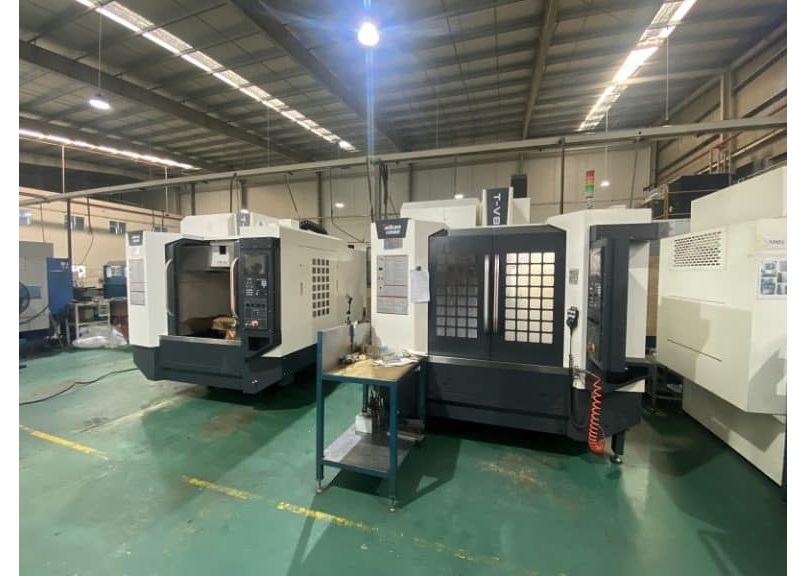

TULOCTECH, đơn vị cung cấp máy phay CNC 3 trục uy tín và chất lượng

Tuloctech là đơn vị chuyên cung cấp máy phay CNC 3 trục chính hãng uy tín và chất lượng nhiều năm liền, được nhiều doanh nghiệp tin tưởng và lựa chọn. Liên hệ Tuloctech ngay để nhận báo giá và tư vấn cụ thể!

————–
