GIỚI THIỆU MÁY TIỆN CNC NGANG TAIKAN HL-25Y
Máy tiện CNC ngang Taikan HL-25Y có bổ sung thêm trục phay, có tốc độ thay dao nhanh và độ tin cậy cao. Được cấu hình với đầu dao động lực hướng trục và hướng kính, kết hợp với trục chính có chức năng chia độ trục C và hệ thống phanh thủy lực hỗ trợ, có thể thực hiện chuyển động đồng thời theo ba trục, đáp ứng các chức năng phay, khoan, taro bằng đầu dao động lực. Toàn bộ nhiều nguyên công có thể hoàn thành chỉ với một lần gá đặt, mang lại hiệu quả cao, độ chính xác cao và tính ổn định trong vận hành.
THÔNG SỐ KỸ THUẬT:
| Hạng mục | Đơn vị | HL-25Y | Nhận xét | |
| Phạm vi xử lý | Đường kính quay tối đa | mm | φ520 | |
| Đường kính gia công tối đa (trục/tấm) | mm | φ 200/ φ 250 | ||
| Chiều dài xử lý tối đa | mm | 330 | ||
| Đường kính thanh tối đa | mm | φ52 | ||
| Hành trình | Hành trình trục X | mm | 190 | |
| Công suất động cơ trục X/mô-men xoắn dừng | kW/Nm | 1.8/11 | ||
| Hành trình trục Y | mm | 100（±50） | ||
| Công suất động cơ trục Y/mô-men xoắn dừng | kW/Nm | 1.8/11 | ||
| Hành trình trục Z | mm | 400 | ||
| Công suất động cơ trục Z/mô-men xoắn dừng | kW/Nm | 1.8/11 | ||
| Trục chính | Công suất đầu ra (S1/S6) | kW | 7,5/11 | |
| Hình dạng đầu trục chính | A2-5 | |||
| Tốc độ quay của trục chính | vòng/phút | 0-6000 | ||
| Đường kính lỗ | mm | φ67 | ||
| Chuck | Mâm cặp thủy lực 3 chấu | inch | 6 | rỗng |
| Đuôi trục | Đường kính/hành trình ống đuôi | mm | φ70/100 | Không bắt buộc |
| Lỗ côn ống đuôi | Morse | Morse 4# | Trung tâm trực tiếp | |
| Tốc độ | Tốc độ di chuyển nhanh theo trục X | m/phút | 30 | |
| Tốc độ di chuyển nhanh theo trục Y | m/phút | 10 | ||
| Tốc độ di chuyển nhanh của trục Z | m/phút | 30 | ||
| Tốc độ cắt | mm/phút | 1-8000 | ||
| Giá đỡ dụng cụ | Công suất dụng cụ | T | 12 | |
| Công suất động cơ đầu nguồn/mô-men xoắn dừng | kW | 2,7kw/12-46N | αi S 12/4000-B | |
| Tốc độ tối đa của dụng cụ điện | vòng/phút | 4000 | ||
| Thông số kỹ thuật của giá đỡ dụng cụ | mm | BMT45 | ||
| Thông số kỹ thuật của giá đỡ dụng cụ tiện | mm | 25×25 | ||
| Đường kính tối đa của giá đỡ dụng cụ khoan | mm | Φ32 | ||
| Khả năng xử lý giá đỡ dụng cụ | Công suất phay tối đa của máy công cụ điện | Đường kính dao phay × độ sâu phay × bước tiến φ 20mm × 10mm × 40 (mm/phút) | 45 Thép | |
| Khả năng khoan tối đa của dụng cụ điện | Đường kính mũi khoan × tốc độ tiến dao φ14 (mm) × 0,15 (mm/r) | 45 Thép | ||
| Khả năng khai thác tối đa của dụng cụ điện | M10×1.5 | 45 Thép | ||
| Sự chính xác | Độ chính xác định vị trục X | mm | 0,006 | |
| Độ chính xác định vị trục Y | mm | 0,02 | ||
| Độ chính xác định vị trục Z | mm | 0,006 | ||
| Độ chính xác định vị trục C | giây cung | 51 | ||
| Độ lặp lại trục X | mm | 0,004 | ||
| Độ lặp lại trục Y | mm | 0,005 | ||
| Độ lặp lại trục Z | mm | 0,004 | ||
| Độ lặp lại trục C | giây cung | 20 | ||
| Khác | Công suất cung cấp điện | kVA | 25 | |
| Thể tích chất làm mát | L | 150 | ||
| Kích thước | mm | 2500*3100*2100 | ||
| Tổng trọng lượng | kg | 3800 | ||
ƯU ĐIỂM CỦA MÁY TIỆN CNC NGANG TAIKAN HL-25Y
Tổng thể

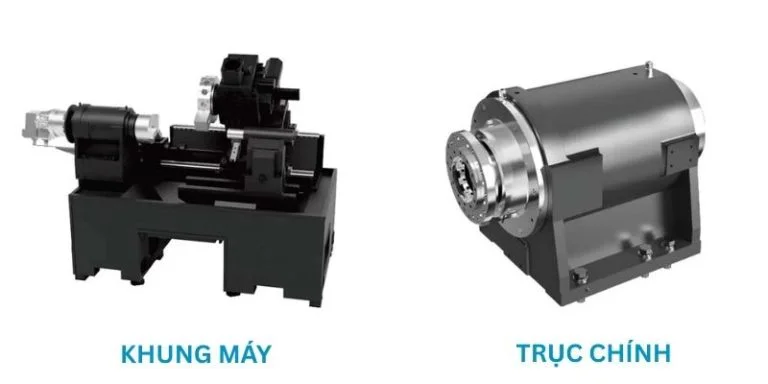

Máy tiện ngang CNC Taikan HL-25Y được bao bọc hoàn toàn để bảo vệ, với hệ thống tự động loại bỏ phoi, bôi trơn và làm mát. Các chi tiết chính được đúc bằng khuôn cát nhựa chất lượng cao và vật liệu gang cường độ cao, mang lại độ cứng cao và độ chính xác ổn định cho máy.
Đường ray dẫn hướng
Thanh dẫn hướng là loại lăn, và các bộ phận truyền động sử dụng vít me bi tốc độ cao, êm ái, mang lại tốc độ nhanh, tỏa nhiệt thấp và độ chính xác định vị cao.
Con quay
Hệ thống truyền động chính của máy công cụ này sử dụng truyền động đai trục chính cơ học tốc độ cao, hiệu suất cao, phạm vi tốc độ trục chính từ 0-6000 vòng/phút. Phần đỡ phía trước của trục chính sử dụng ba ổ bi tiếp xúc góc, phần đỡ phía sau sử dụng hai ổ bi tiếp xúc góc, đáp ứng yêu cầu chịu lực cắt dọc trục và hướng kính.
Dao
Được trang bị tháp dao chạy bằng điện BMT45, có tốc độ thay dụng cụ nhanh và độ tin cậy cao.
LĨNH VỰC ỨNG DỤNG MÁY TIỆN CNC NGANG TAIKAN HL-25Y
Máy tiện ngang CNC Taikan HL-25Y đáp ứng nhu cầu gia công các bộ phận phức tạp và được sử dụng rộng rãi trong van, tàu thủy, máy móc kỹ thuật và các lĩnh vực khác, đặc biệt được các nhà sản xuất phụ tùng ô tô ưa chuộng.
