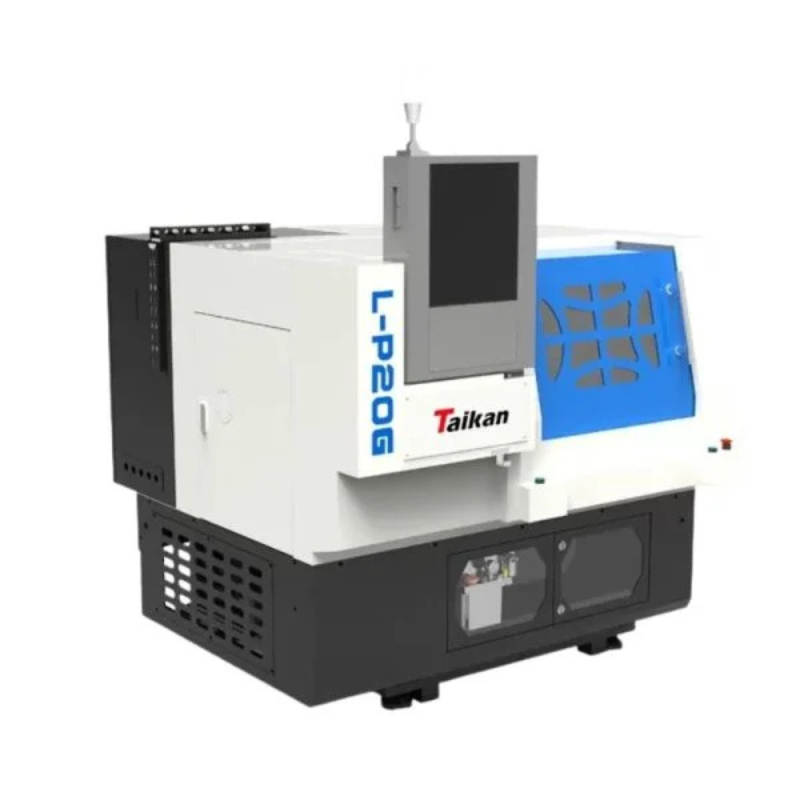

GIỚI THIỆU MÁY TIỆN CNC TAIKAN HL-P20G
Máy tiện CNC Taikan HL-P20G là một trong các dòng CNC gang tools lathe của Taikan, nổi bật với thiết kế tích hợp cơ – điện – thủy lực, kiểu dáng gọn gàng, có vỏ bảo vệ toàn bộ, cửa mở ngang (hướng trái), và bảng điều khiển CNC được đặt ở vị trí dễ thao tác.
THÔNG SỐ KỸ THUẬT:
| Tên | Đơn vị | HL-P20G | Nhận xét | |
| Phạm vi gia công | Đường kính xoay tối đa trên thanh trượt giường | mm | φ240 | |
| Đường kính xoay tối đa trên đế dụng cụ | mm | Φ120 | ||
| Chiều dài quay tối đa | mm | 100 | ||
| Đường kính quay tối đa | mm | φ100 | ||
| Đường kính kẹp tối đa của đầu kẹp lò xo | mm | φ20 | ||
| Hành trình | Hành trình trục X | mm | 280 | |
| Công suất động cơ trục X/mô-men xoắn dừng | kw/Nm | 1/3.2 | ||
| Hành trình trục Z | mm | 180 | ||
| Công suất động cơ trục Z/mô-men xoắn dừng | kw/Nm | 1/10 | ||
| Trục chính | Kiểu kẹp trục chính | kw | Đầu kẹp collet loại 20 | |
| Kiểu đầu trục chính | Không chuẩn | |||
| Đường kính lỗ xuyên qua trục chính | φ26 | |||
| Tốc độ trục chính tối đa | 0-6000 | |||
| Mô-men xoắn của động cơ trục chính (định mức/tối đa | vòng/phút | 17,7/26,5 | ||
| Động cơ trục chính (S1/S2) | mm | 3,7/5,5 | ||
| Mâm cặp | Mâm cặp | inch | Φ20 | |
| Tốc độ | Tốc độ di chuyển nhanh (trục X) | m/phút | 18 | |
| Tốc độ di chuyển nhanh (trục Z) | m/phút | 18 | ||
| Tốc độ cắt | mm/phút | |||
| Giá đỡ dụng cụ | Loại giá đỡ dụng cụ | Công cụ băng đảng | ||
| Thời gian lập chỉ mục công cụ | Giây/bit | / | ||
| Kích thước thân dụng cụ | mm | 16´16 | ||
| Đường kính dụng cụ khoan tối đa | mm | 25 | ||
| Độ chính xác | Độ chính xác định vị (trục X) | mm | ＜0,01 | |
| Độ chính xác định vị (trục Z) | mm | ＜0,01 | ||
| Độ lặp lại ((Trục X) | mm | 0,002 | ||
| Độ lặp lại ( (trục Z) | mm | 0,002 | ||
| Khác | Công suất thiết bị | kVA | 6 | |
| Dung tích bình chứa chất làm mát | L | 50 | ||
| Kích thước máy | mm | 1275×1408×1532 | Bình làm mát loại bỏ phoi thủ công | |
| Trọng lượng (xấp xỉ) | kg | Xấp xỉ 1100 |
||
ƯU ĐIỂM CỦA MÁY TIỆN CNC TAIKAN HL-P20G
Tổng thể
- Máy công cụ này có bố cục cơ khí, điện và thủy lực tích hợp, sử dụng nắp bảo vệ hoàn toàn kín, cửa bảo vệ mở về bên trái và bảng điều khiển CNC nằm ở phía trên của nắp bảo vệ cố định, dễ vận hành.
- Các bộ phận cơ bản lớn đều được làm bằng vật liệu đúc cát nhựa chất lượng cao và gang có độ bền cao, mang lại cho máy công cụ độ cứng cao và độ chính xác ổn định.
Ống đuôi thủy lực
- Thiết kế kết cấu ray cứng với nhịp lớn có độ cứng cao, hiệu suất mạnh mẽ và khả năng chịu lực tốt. Cấu trúc đuôi én giúp tấm chịu áp lực thấp hơn đáng tin cậy hơn khi khóa.
Trục chính
- Hệ thống truyền động chính của máy công cụ này được dẫn động bởi động cơ servo hiệu suất cao, truyền động trục chính qua dây đai. Tốc độ trục chính dao động từ 0-6000 vòng/phút.
Đài dao
- Sử dụng công cụ băng đảng
LĨNH VỰC ỨNG DỤNG MÁY TIỆN CNC TAIKAN HL-P20G
Máy tiện CNC Taikan HL-P20G có thể tự động hoàn thành việc tiện trụ, côn, trục bậc, bề mặt cong, mặt đầu, tạo rãnh, khoan và các loại ren thẳng và ren côn hệ mét và inch. Máy được trang bị một loạt mâm cặp lò xo, có thể được sử dụng rộng rãi trong các thiết bị đo lường, đồng hồ đo, công nghiệp nhẹ, điện tử, thiết bị y tế, máy móc màng phim và các ngành công nghiệp khác.
