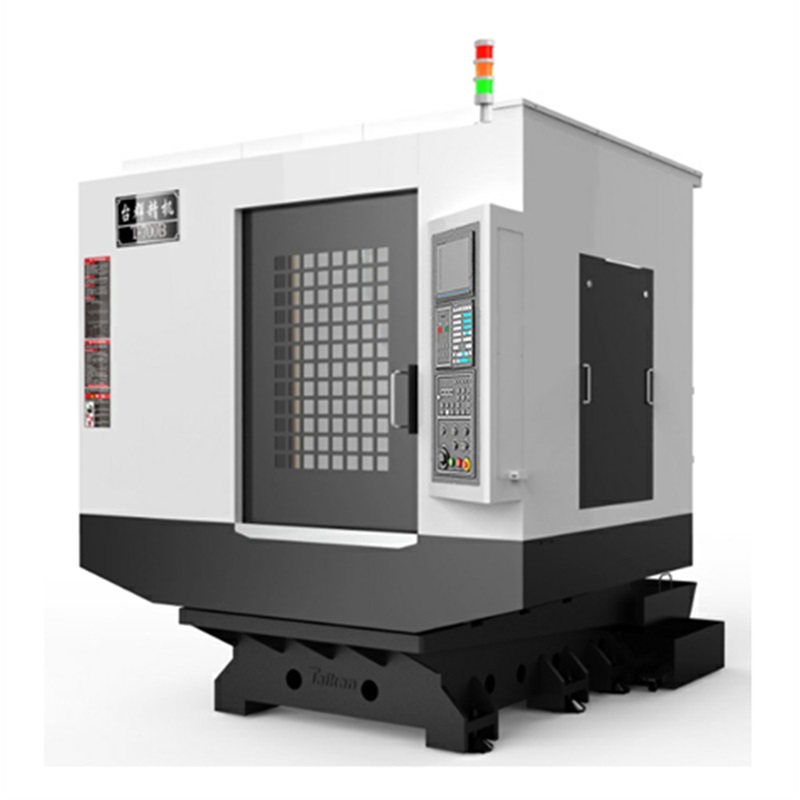

THÔNG TIN KHOAN VÀ TRUNG TÂM GIA CÔNG TAIKAN HT-700B
Khoan và trung tâm gia công Taikan HT-700B không chỉ là một sản phẩm đơn thuần, mà đó còn là một siêu phẩm giúp doanh nghiệp gia tăng NĂNG SUẤT và LỢI NHUẬN hiệu quả. Với cấu tạo và đặc tính riêng, Taikan HT-700B được ứng dụng vào rất nhiều lĩnh vực sản xuất như: gia công bộ phận tấm nhỏ, khuôn mẫu nhỏ, thiết bị y tế, ô tô,…
THÔNG SỐ KỸ THUẬT
| Mục | Đơn vị | HT-700B | Nhận xét | ||
| Hành trình | Di chuyển bàn (trục X) | mm | 700 | ||
| Hành trình yên xe (trục Y) | mm | 400 | |||
| Hành trình đầu máy (trục Z) | mm | 320 | |||
| Khoảng cách từ mũi trục chính đến mặt bàn | mm | 140-460 | |||
| Khoảng cách từ tâm trục chính đến bề mặt dẫn hướng cột | mm | 445 | |||
| Bàn | Kích thước bàn | mm | 800*400 | ||
| Tải trọng tối đa | kg | 250 | |||
| Rãnh chữ T (số khe – chiều rộng khe * khoảng cách) | mm | 3-18*125 | |||
| Trục chính | Công suất động cơ (định mức/thời gian ngắn) | kW | 3,7/5,5 | ||
| Mô-men xoắn của động cơ (định mức/thời gian ngắn) | Nm | 14.1/21.0 | |||
| Tốc độ động cơ trục chính | vòng/phút | 20-20000 | |||
| Độ côn trục chính | / | BT30 | |||
| Tốc độ | Phạm vi tốc độ cắt | mm/phút | 1-15000 | ||
| Tốc độ di chuyển nhanh của trục X/Y/Z | m/phút | 48/48/48 | |||
| Sự chính xác | Độ chính xác định vị (X/Y/Z) | mm | 0,006 | GB/T 18400.4(Du lịch trọn gói) | |
| Độ lặp lại (X/Y/Z) | mm | 0,004 | |||
| Kho dao | Khả năng lưu trữ dụng cụ | chiếc | 21 | ||
| Trọng lượng dụng cụ tối đa | kg | 3 | |||
| Chiều dài dụng cụ tối đa | mm | 300 | |||
| Đường kính dụng cụ tối đa (đầy đủ/kế bên rỗng) | mm | Ф60/Ф80 | |||
| Khác | Hệ thống CNC | Mitsubishi M80VA | |||
| Nguồn không khí | Chảy | L/phút | ≥200（ANR） | ||
| Áp suất không khí | MPa | 0,6-0,8 | |||
| Công suất thiết bị | kVA | 15 | |||
| Dung tích bình chứa chất làm mát tối đa | L | 145 | |||
| Kích thước máy | mm | 2080*2630*2410 | Tương ứng với trục X*Y*Z | ||
| Trọng lượng (xấp xỉ) | kg | 3150 | |||
ĐẶC ĐIỂM MÁY KHOAN VÀ TRUNG TÂM GIA CÔNG TAIKAN HT-700B
Khoan và trung tâm gia công Taikan HT-700B có độ chính xác cao, hiệu suất cao và vận hành ổn định.
1. Động cơ trục chính tốc độ cao trực tiếp điều khiển trục chính để đạt được tốc độ xử lý cao và độ chính xác cao.2. Được trang bị tạp chí công cụ servo được phát triển và sản xuất độc lập với quyền sở hữu trí tuệ độc lập, việc thay đổi công cụ diễn ra nhanh chóng và ổn định.
3. Máy công cụ có góc loại bỏ chip nghiêng lớn và rãnh loại bỏ chip bằng thép không gỉ giúp cải thiện hiệu quả việc loại bỏ chip hiệu ứng.Máy công cụ nhanh chóng làm sạch phoi và tăng tốc độ phân phối chất lỏng cắt, tốc độ quay trở lại.
4.Công nghệ ứng dụng cơ điện tử mạnh mẽ giúp cải thiện tốc độ phản hồi của chuỗi truyền động, rút ngắn chu trình và cải thiện hiệu quả xử lý.
5.Mở rộng quy trình xử lý lĩnh vực trung tâm gia công khoan và phay nhằm đáp ứng yêu cầu gia công các chi tiết có kích thước lớn của khách hàng và đáp ứng nhu cầu đa dạng hơn của khách hàng.
ỨNG DỤNG
Máy khoan và trung tâm gia công Taikan HT-700B chủ yếu được sử dụng trong công nghiệp nói chung, phụ tùng ô tô, phần cứng, thiết bị y tế và các ngành công nghiệp khác để gia công các bộ phận tấm nhỏ, bộ phận hình đĩa và vỏ.
Sản phẩm gia công bởi khoan và trung tâm gia công Taikan HT-700B
Xem thêm các sản phẩm khác của Taikan TẠI ĐÂY
HƯỚNG DẪN VẬN HÀNH VÀ SỬ DỤNG TAIKAN HT-700B
Điều kiện hoạt động
1. Nguồn điện 3 pha: 380V±5%；50Hz±1Hz , Dây nguồn chính, Tiếp đất 6mm² (10m hoặc trợ xuống)/ 10mm² (trên 10 m)
2. Nhiệt độ môi trường: Yêu cầu nhiệt độ môi trường duy trì mức 17～25 ° C. Nếu độ chính xác gia công linh kiện yêu cầu không quá cao, có thể nới lỏng 5～40 ° C, Nhiệt độ bảo quản và vận chuyển -20～60 °C
3. Thay đổi nhiệt trong phòng: nhiệt độ môi trường thay đổi trong khoảng ± 2 ° C trong vòng 24 giờ
4. Độ ẩm tương đối: trong khoảng 75% (không ngưng tụ)
5. Độ cao: dưới 1000m
6. Rung động: dưới 0,2G
7. Yêu cầu nền móng: khả năng chịu lực trên 32KN / m²
8. Tránh xa nguồn sáng, nguồn rung và nguồn nhiệt, đồng thời tránh xa máy phát có tần số cao, động cơ phóng điện, máy hàn điện, v.v. để tránh nhiễu điện và gây ra sự cố cho hệ thống NC của máy
Lắp đặt cân chỉnh và nghiệm thu
1. Nếu thiết bị đáp ứng các điều kiện vận chuyển, “Các vấn đề chuẩn bị của khách hàng trước khi giao máy móc chính xác Taiqun” phải được khách hàng xác nhận và vận chuyển sau khi đáp ứng các điều kiện.
2. Người mua nên lắp đặt nền móng trước khi thiết bị đến địa điểm của người dùng để tránh ảnh hưởng đáng kể đến độ chính xác của máy công cụ.
3. Sau khi thiết bị đến địa điểm của người dùng, người dùng chịu trách nhiệm về nền móng, dỡ hàng, cẩu và định vị.
4. Trước khi nhân viên lắp đặt cân chỉnh đến, người dùng có trách nhiệm kết nối nguồn điện và khí nén với máy công cụ, nhưng không được khởi động nguồn điện và nguồn khí. Các sản phẩm phụ trợ cho máy công cụ như chất làm mát, dầu làm mát, dầu thủy lực, dầu dẫn hướng, mỡ bôi trơn, v.v. do bên mua cung cấp.
Bảo trì, bảo dưỡng máy công cụ định kỳ
Vui lòng làm theo “Sách hướng dẫn sử dụng” để kiểm tra và bảo trì hàng ngày, hàng tuần, hàng tháng, hàng quý và hàng năm; các bộ phận đã tháo rời phải được lắp đặt lại sau khi hoàn thành bảo trì.
