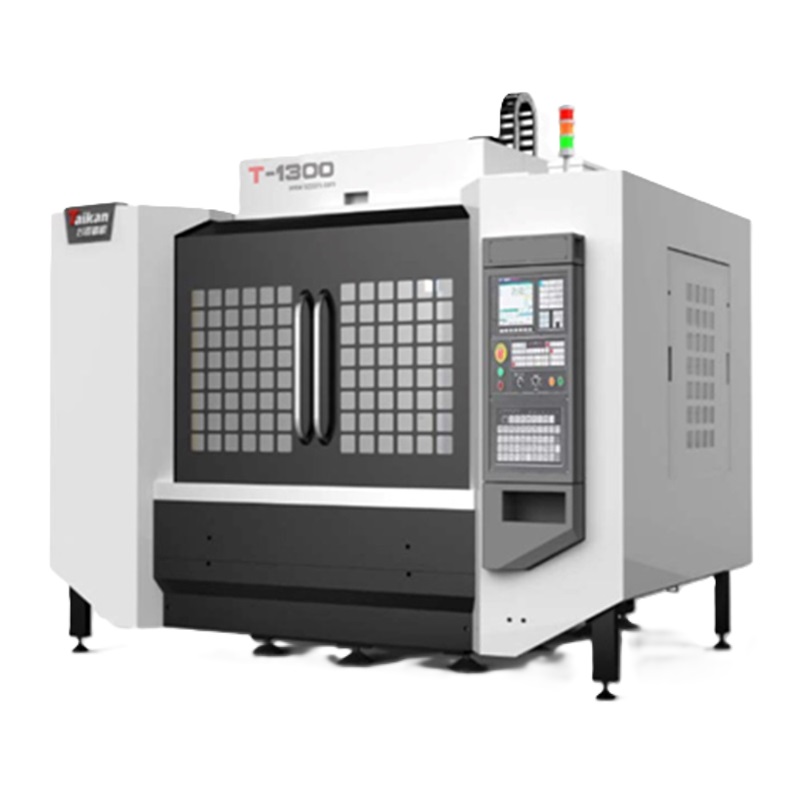

GIỚI THIỆU KHOAN VÀ TRUNG TÂM GIA CÔNG TAIKAN HT-1300
Khoan và trung tâm gia công Taikan HT-1300 nổi bật với cấu trúc máy vững chắc, tốc độ gia công nhanh, độ chính xác cao. Do đó, dòng máy này được thiết kế để gia công các hộp liên lạc trạm gốc vừa và nhỏ, bộ tản nhiệt, bộ lọc, thiết bị đầu cuối xe, khóa cửa thông minh, sản xuất điện thoại di động, máy tính bảng và các khoang, khung, bảng, và ngành công nghiệp 5G.
THÔNG SỐ KỸ THUẬT
| Mục | Đơn vị | HT-1300 | Nhận xét | ||
| Hành trình | Di chuyển bàn (trục X) | mm | 1300 | ||
| Hành trình yên xe (trục Y) | mm | 650 | |||
| Hành trình đầu máy (trục Z) | mm | 410 | |||
| Khoảng cách từ mũi trục chính đến mặt bàn | mm | 125-535 | |||
| Khoảng cách từ tâm trục chính đến bề mặt dẫn hướng cột | mm | 727 | |||
| Bàn | Kích thước bàn | mm | 1300*650 | ||
| Tải trọng tối đa | kg | 600 | |||
| Rãnh chữ T (số khe – chiều rộng khe * khoảng cách) | mm | 5-18*125 | |||
| Trục chính | Công suất động cơ (định mức/thời gian ngắn) | kW | 3,7/5,5 | ||
| Mô-men xoắn của động cơ (định mức/thời gian ngắn) | Nm | 14.1/21 | |||
| Tốc độ động cơ trục chính | vòng/phút | 20-20000 | |||
| Độ côn trục chính | / | BT30 | |||
| Tốc độ | Phạm vi tốc độ cắt | mm/phút | 1-15000 | ||
| Tốc độ di chuyển nhanh của trục X/Y/Z | m/phút | 36/36/36 | |||
| Sự chính xác | Độ chính xác định vị (X/Y/Z) | mm | 0,01 | GB/T 18400.4（Hành trình toàn phần） | |
| Độ lặp lại (X/Y/Z) | mm | 0,006 | |||
| Kho dao | Khả năng lưu trữ dụng cụ | chiếc | 21 | ||
| Trọng lượng dụng cụ tối đa | kg | 3 | |||
| Chiều dài dụng cụ tối đa | mm | 200 | |||
| Đường kính dụng cụ tối đa (đầy đủ/kế bên rỗng) | mm | Ф60/Ф80 | |||
| Khác | Hệ thống CNC | / | Mitsubishi M80VB | ||
| Nguồn không khí | Chảy | L/phút | ≥200（ANR） | ||
| Áp suất không khí | MPa | 0,6-0,8 | |||
| Công suất thiết bị | kVA | 15 | |||
| Dung tích bình chứa chất làm mát tối đa | L | 330 | |||
| Kích thước máy | mm | 2960*3400*2710 | Tương ứng với trục X*Y*Z | ||
| Trọng lượng (xấp xỉ) | kg | 5500 | |||
ĐẶC ĐIỂM MÁY KHOAN VÀ TRUNG TÂM GIA CÔNG TAIKAN HT-1300
- Máy khoan và trung tâm gia công Taikan HT-1300 có độ cứng cao, độ ổn định cao và vận hành dễ dàng
- Trục chính tốc độ cao có tốc độ phản hồi nhanh, tuổi thọ trục chính dài và xử lý ổn định
- Máy công cụ đạt tiêu chuẩn với máy bơm nước công suất cao và chức năng làm sạch chuôi côn, có thể nhanh chóng làm sạch phoi và tăng tốc độ quay trở lại. Tốc độ của chất lỏng cắt, làm cho nó phù hợp hơn với nhu cầu xử lý của khách hàng
- Tối ưu hóa tốt nhất việc thay đổi công cụ PLC, rút ngắn thời gian thay đổi công cụ, nhanh chóng và ổn định, giảm thời gian không xử lý và nâng cao hiệu quả xử lý
- Mở rộng hành trình xử lý trục X trên cơ sở T-1200 để đáp ứng nhu cầu đa dạng hơn của khách hàng
- Hành trình lớn, tốc độ cao, độ chính xác ổn định
- Thiết kế cứng vững, phù hợp cho các công việc đòi hỏi độ tinh xảo cao
ỨNG DỤNG
Khoan và trung tâm gia công Taikan HT-1300 chủ yếu được sử dụng trong xử lý hiệu quả các hộp liên lạc trạm gốc vừa và nhỏ, bộ tản nhiệt, bộ lọc, thiết bị đầu cuối gắn trên xe, khóa cửa thông minh, máy tính bảng và các loại khoang, khung, tấm, đĩa và vỏ khác trong các ngành công nghiệp nói chung.
Xem thêm các sản phẩm khác của Taikan TẠI ĐÂY
HƯỚNG DẪN VẬN HÀNH VÀ SỬ DỤNG TAIKAN HT-1300
Điều kiện hoạt động
1. Nguồn điện 3 pha: 380V±5%；50Hz±1Hz , Dây nguồn chính, Tiếp đất 6mm² (10m hoặc trợ xuống)/ 10mm² (trên 10 m)
2. Nhiệt độ môi trường: Yêu cầu nhiệt độ môi trường duy trì mức 17～25 ° C. Nếu độ chính xác gia công linh kiện yêu cầu không quá cao, có thể nới lỏng 5～40 ° C, Nhiệt độ bảo quản và vận chuyển -20～60 °C
3. Thay đổi nhiệt trong phòng: nhiệt độ môi trường thay đổi trong khoảng ± 2 ° C trong vòng 24 giờ
4. Độ ẩm tương đối: trong khoảng 75% (không ngưng tụ)
5. Độ cao: dưới 1000m
6. Rung động: dưới 0,2G
7. Yêu cầu nền móng: khả năng chịu lực trên 32KN / m²
8. Tránh xa nguồn sáng, nguồn rung và nguồn nhiệt, đồng thời tránh xa máy phát có tần số cao, động cơ phóng điện, máy hàn điện, v.v. để tránh nhiễu điện và gây ra sự cố cho hệ thống NC của máy
Lắp đặt cân chỉnh và nghiệm thu
1. Nếu thiết bị đáp ứng các điều kiện vận chuyển, “Các vấn đề chuẩn bị của khách hàng trước khi giao máy móc chính xác Taiqun” phải được khách hàng xác nhận và vận chuyển sau khi đáp ứng các điều kiện.
2. Người mua nên lắp đặt nền móng trước khi thiết bị đến địa điểm của người dùng để tránh ảnh hưởng đáng kể đến độ chính xác của máy công cụ.
3. Sau khi thiết bị đến địa điểm của người dùng, người dùng chịu trách nhiệm về nền móng, dỡ hàng, cẩu và định vị.
4. Trước khi nhân viên lắp đặt cân chỉnh đến, người dùng có trách nhiệm kết nối nguồn điện và khí nén với máy công cụ, nhưng không được khởi động nguồn điện và nguồn khí. Các sản phẩm phụ trợ cho máy công cụ như chất làm mát, dầu làm mát, dầu thủy lực, dầu dẫn hướng, mỡ bôi trơn, v.v. do bên mua cung cấp.
Bảo trì, bảo dưỡng máy công cụ định kỳ
Vui lòng làm theo “Sách hướng dẫn sử dụng” để kiểm tra và bảo trì hàng ngày, hàng tuần, hàng tháng, hàng quý và hàng năm; các bộ phận đã tháo rời phải được lắp đặt lại sau khi hoàn thành bảo trì.
