TOP 10 máy tiện ngang cỡ lớn cho gia công chi tiết đường kính lớn

Máy tiện ngang cỡ lớn CNC là thiết bị gia công chuyên dụng cho các chi tiết có đường kính lớn, chiều dài dài hoặc trọng lượng nặng. Lựa chọn đúng máy tiện ngang cỡ lớn giúp doanh nghiệp chủ động hơn khi gia công trục, ống, chi tiết máy và các bộ phận công nghiệp có kích thước lớn một cách hiệu quả.

Cùng TLT tìm hiểu chi tiết về máy tiện CNC ngang và một số model nổi bật chất lượng cao, dễ đầu tư.

Máy tiện ngang cỡ lớn là gì?

Tìm hiểu về máy tiện ngang cỡ lớn

Máy tiện ngang cỡ lớn là dòng máy tiện có trục chính bố trí theo phương ngang, với thiết kế tối ưu cho gia công các chi tiết tròn xoay có đường kính, chiều dài hoặc khối lượng lớn. Phôi được gá trên mâm cặp hoặc kết hợp với ụ chống tâm, sau đó quay quanh trục chính trong khi dao tiện di chuyển theo các trục điều khiển để loại bỏ vật liệu.

Các chuyển động được điều khiển bằng chương bằng chương trình gia công, giúp thực hiện những nguyên công như tiện trụ ngoài, tiện mặt đầu, tiện lỗ, tiện côn và tiện ren. Tùy từng cấu hình, máy có thể đáp ứng nhiều yêu cầu khác nhau về kích thước chi tiết, vật liệu và độ chính xác.

Không phải máy có kích thước tổng thể lớn đều gia công được phôi đường kính lớn. Khi lựa chọn máy tiện ngang cỡ lớn, doanh nghiệp cần xem xét đường kính xoay tối đa, đường kính gia công thực tế, chiều dài gia công, tải trọng cho phép và khả năng gá kẹp phôi.

Đặc điểm của máy tiện ngang cỡ lớn

Một số đặc điểm quan trọng của máy tiện ngang cỡ lớn gồm:

• Kết cấu thân máy vững chắc: Hỗ trợ hạn chế rung động trong quá trình cắt, đặc biệt khi gia công vật liệu cứng hoặc chi tiết có khối lượng lớn
• Phạm vi gia công rộng: Đường kính xoay, đường kính tiện và chiều dài gia công lớn hơn so với nhiều dòng máy tiện phổ thông
• Trục chính đáp ứng lực cắt: Công suất và mô-men xoắn cần phù hợp với vật liệu, đường kính phôi và chế độ cắt dự kiến
• Khả năng gá kẹp linh hoạt: Có thể sử dụng mâm cặp kích thước lớn, ụ chống tâm và các phương án hỗ trợ phôi dài tùy cấu hình
• Điều khiển CNC: Cho phép lập trình các nguyên công tiện, quản lý chuyển động dao và duy trì tính đồng nhất giữa các sản phẩm trong cùng lô
• Khả năng gia công đa dạng: Tùy model, máy có thể phục vụ từ chi tiết dạng đĩa, trục ngắn đến trục dài và các chi tiết công nghiệp có kích thước lớn.

HOT: LIST MÁY TIỆN CNC TAIKAN ĐA DẠNG MẪU MÃ, CHẤT LƯỢNG GIÁ TỐT TẠI TLT

Ứng dụng của máy tiện ngang cỡ lớn trong gia công cơ khí

Nhờ phạm vi gia công rộng và khả năng gá kẹp phù hợp, máy tiện ngang cỡ lớn được ứng dụng trong nhiều lĩnh vực sản xuất:

• Ngành cơ khí chế tạo máy: Gia công trục truyền động, trục lăn, bạc lót, mặt bích và các chi tiết máy
• Thiết bị phụ tùng ô tô và máy xây dựng: Sản xuất linh kiện truyền động, chi tiết tròn xoay và bộ phận chịu tải
• Ngành dầu khí, van và đường ống: Gia công thân van, đầu nối, chi tiết dạng ống và các bộ phận có đường kính lớn
• Công nghiệp hàng hải: Gia công trục, chi tiết truyền động và các bộ phận cơ khí phục vụ thiết bị tàu biển
• Công nghiệp năng lượng: Gia công trục, ống và chi tiết máy có kích thước lớn, tùy theo năng lực của từng model

Đối với chi tiết dài, doanh nghiệp cần chú ý thêm đến độ võng của phôi, phương án chống tâm hoặc đỡ phôi và khả năng kiểm soát rung động. Những yếu tố này ảnh hưởng trực tiếp đến độ chính xác và chất lượng bề mặt sau gia công.

TOP 10 máy tiện ngang cỡ lớn đáng chú ý hiện nay

Dưới đây là một số model máy tiện ngang cỡ lớn CNC của 2 thương hiệu Taikan và PMW được nhiều doanh nghiệp tại Việt Nam tin dùng:

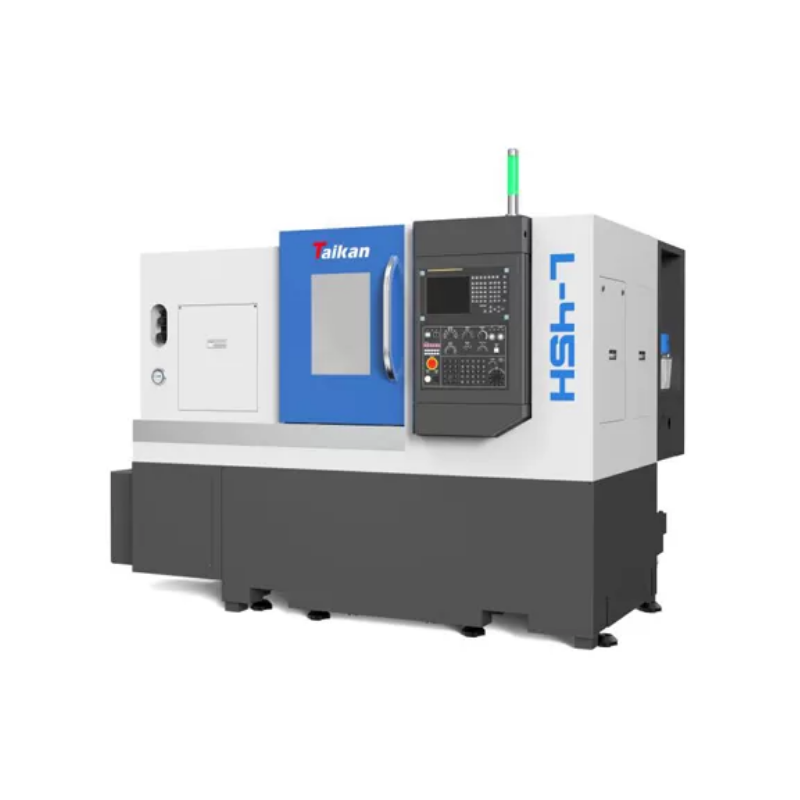

1. Máy tiện CNC ngang Taikan HL-45H

Taikan HL-45H là dòng máy tiện CNC ngang sử dụng kết cấu giường nghiêng 30°, hướng đến nhu cầu gia công chi tiết tròn xoay trong các ngành cơ khí chế tạo, van, đóng tàu và máy xây dựng. Thiết kế thân máy gọn cùng kết cấu có độ cứng vững giúp máy đáp ứng các công việc tiện theo chương trình CNC.

Thông số kỹ thuật:

• Đường kính quay tối đa trên băng máy: Ø600 mm
• Đường kính gia công tối đa: Ø380 mm đối với chi tiết dạng trục và Ø450 mm đối với chi tiết dạng đĩa
• Chiều dài gia công tối đa: 450 mm
• Hành trình trục X/Z: 240/500 mm
• Tốc độ trục chính tối đa: 2.800 rpm
• Mâm cặp thủy lực 10 inch
• Ổ dao: 12 dao

Với cấu hình này, HL-45H phù hợp với các xưởng cần gia công chi tiết có đường kính tương đối lớn nhưng chiều dài không quá dài. Khi lựa chọn, doanh nghiệp nên đối chiếu kích thước chi tiết thực tế với phạm vi gia công của máy, đặc biệt nếu thường xuyên tiện các phôi có đường kính lớn hoặc cần cắt nặng.

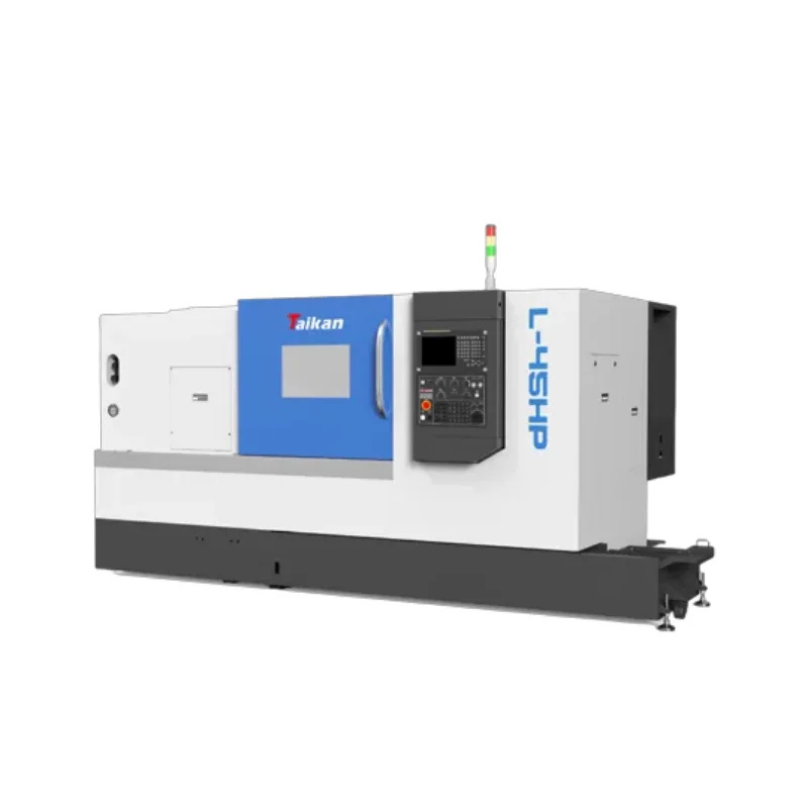

2. Máy tiện CNC ngang Taikan HL-45HP

Taikan HL-45HP là model đáng tham khảo khi doanh nghiệp cần gia công chi tiết dạng trục có chiều dài lớn hơn so với cấu hình HL-45H. Máy sử dụng giường nghiêng 30°, kết hợp hệ thống dẫn hướng và truyền động servo để đáp ứng các chuyển động gia công theo chương trình CNC.

Thông số kỹ thuật:

• Đường kính quay tối đa trên băng máy: Ø600 mm
• Đường kính gia công tối đa: Ø380 mm đối với chi tiết dạng trục và Ø450 mm đối với chi tiết dạng đĩa
• Chiều dài gia công tối đa: 1.000 mm
• Hành trình trục X/Z: 240/1.030 mm
• Tốc độ trục chính tối đa: 2.800rpm
• Mâm cặp thủy lực 10 inch
• Ổ dao: 12 dao

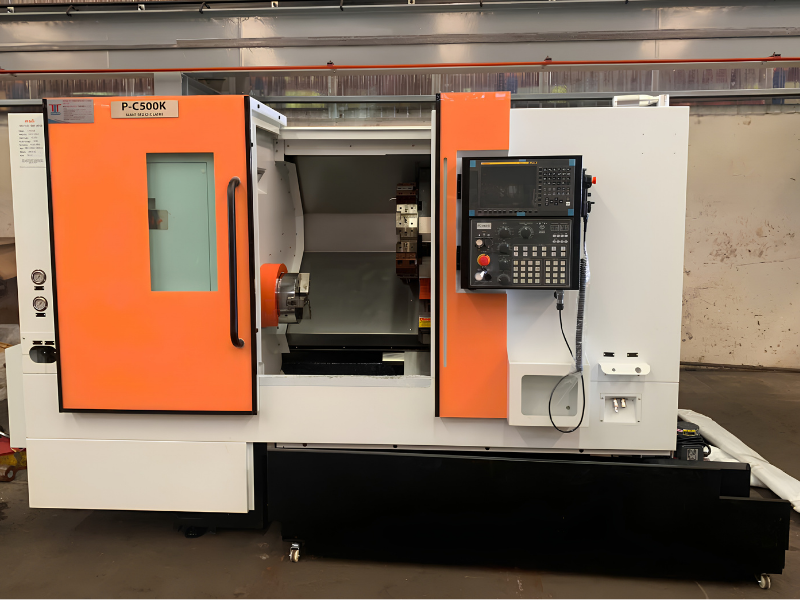

3. Máy tiện CNC PMW P-C500K

PMW P-C500K là dòng máy tiện CNC giường nghiêng 45°, được thiết kế với kết cấu cứng vững, phù hợp cho các ứng dụng gia công cắt gọt nặng. Máy có thể tích hợp trục chính phụ tùy cấu hình, hỗ trợ gia công nhiều nguyên công và nâng cao hiệu quả sản xuất chi tiết cơ khí chính xác.

Thông số kỹ thuật:

• Đường kính xoay tối đa 500 mm
• Đường kính gia công tối đa 300 mm
• Chiều dài gia công tối đa 650 mm. Đường kính phôi tối đa được công bố là 430 mm,
• Đường kính lỗ thông tối đa 74 mm
• Ổ dao: 12 dao
• Hành trình trục X/Z: 240/680mm

P-C500K có thể được cân nhắc cho các xưởng gia công linh kiện cơ khí, chi tiết máy và sản phẩm tròn xoay cần gia công liên tục, đảm bảo năng suất ổn định.

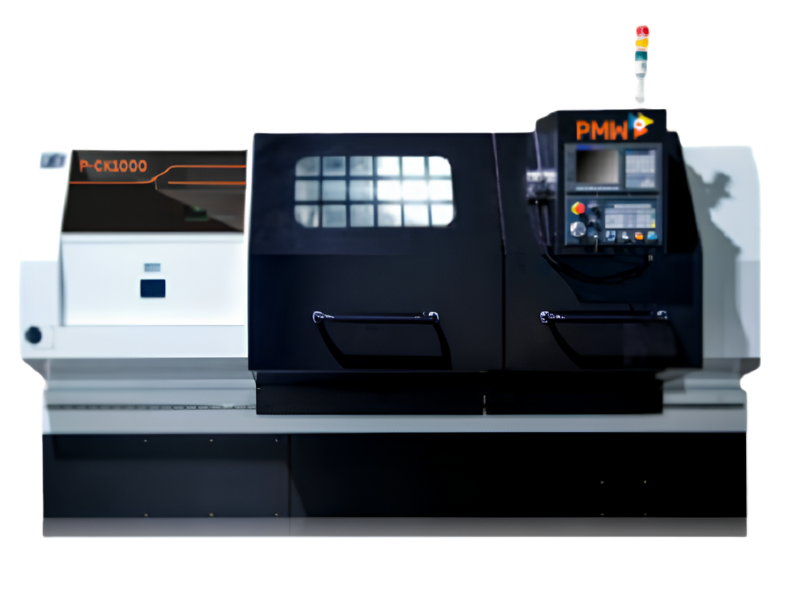

4. Máy tiện CNC PMW P-CK1000

PMW P-CK1000 là dòng máy tiện CNC giường phẳng, được thiết kế cho nhu cầu gia công các chi tiết có đường kính lớn, trục dài và phôi có khối lượng đáng kể. Kết cấu ray dẫn hướng dạng chữ nhật giúp máy hướng đến khả năng chịu tải và độ cứng vững trong quá trình gia công.

Thông số kỹ thuật:

• Chiều dài gia công tối đa: 1500 mm
• ường kính gia công tối đa: 850 φ/mm
• Tốc độ trục chính: 3 cấp độ A: 50-300Rpm, B: 300-700Rpm, C:700-1000Rpm
• Hành trình trục X/Z: 500/1600 mm

5. Máy tiện CNC PMW P-CK800L

PMW P-CK800L là phiên bản phát triển từ P-CK800, tập trung mở rộng chiều dài gia công để đáp ứng các chi tiết dạng trục và ống dài. Với những xưởng thường xuyên xử lý phôi dài, việc lựa chọn máy có khoảng cách chống tâm và phạm vi gia công phù hợp giúp giảm hạn chế về kích thước sản phẩm.

Thông số kỹ thuật:

• Đường kính xoay tối đa 860 mm
• Đường kính gia công tối đa 550 mm
• Chiều dài gia công tối đa 1.000 mm
• Hành trình trục X/Z: 345/1100 mm
• Mâm cặp 20 inch

ĐỪNG BỎ QUA: DANH SÁCH MÁY TIỆN CNC PMW BEST SELLER TẠI TLT

Địa chỉ mua máy tiện ngang cỡ lớn chính hãng tại Việt Nam

Khi đầu tư máy tiện ngang cỡ lớn, doanh nghiệp không nên chỉ dựa vào giá bán hoặc kích thước gia công tối đa. Việc lựa chọn thiết bị cần bắt đầu từ bản vẽ chi tiết, vật liệu, dung sai, sản lượng và quy trình sản xuất để xác định cấu hình phù hợp.

Tập đoàn Công nghệ TLT cung cấp các dòng máy tiện CNC Taikan và PMW đa dạng mẫu mã, chất lượng cao với mức chi phí đầu tư phù hợp, đáp ứng mọi nhu cầu của doanh nghiệp.

Chọn lựa đầu tư máy tiện CNC Taikan và PMW, Quý khách hàng có thể hoàn toàn yên tâm:

• Bảo hành chính hãng lên đến 24 tháng đối với máy Taikan và 36 tháng đối với máy PMW
• Máy luôn có sẵn tại kho, giao hàng nhanh, đáp ứng tiến độ sản xuất
• Hỗ trợ kỹ thuật 24/7, sẵn sàng đồng hành mọi lúc khi khách hàng cần
• Hỗ trợ lắp đặt, vận hành máy, bảo dưỡng, sửa chữa máy tận nơi cho khách hàng
• 3 tháng 1 lần đến thăm máy và chia sẻ cách dùng máy tối ưu nhất đạt độ bền, độ chính xác dài lâu
• Có mặt trong vòng 24h – 48h nếu máy có sự cố
• Hợp đồng rõ ràng, nêu rõ trách nhiệm của các bên.
