List 10+ máy CNC gia công khuôn mẫu được nhiều doanh nghiệp tin dùng

Máy CNC gia công khuôn mẫu là dòng máy được nhiều doanh nghiệp gia công cơ khí chính xác quan tâm. Máy phải đáp ứng tốt về độ cứng vững tốt, khả năng xử lý biên dạng phức tạp và duy trì độ chính xác trong suốt quá trình vận hành, gia công các chi tiết sản xuất khuôn nhựa, khuôn kim loại và linh kiện có hình dạng phức tạp.

Bài viết dưới đây sẽ giúp doanh nghiệp hiểu rõ đặc điểm của máy CNC gia công khuôn mẫu và tìm hiểu các model nổi bật nhất.

Giới thiệu chung về máy CNC gia công khuôn mẫu

Máy CNC gia công khuôn mẫu là gì?

Máy CNC gia công khuôn mẫu là thiết bị sử dụng hệ thống điều khiển số bằng máy tính (Computer Numerical Control) để điều khiển chuyển động của các trục máy và dụng cụ cắt theo chương trình đã lập trình. Thiết bị được sử dụng để gia công các chi tiết khuôn có hình dạng, kích thước và yêu cầu kỹ thuật xác định.

Trong thực tế, máy CNC có thể thực hiện nhiều nguyên công như phay mặt phẳng, phay hốc, gia công rãnh, khoan lỗ, tạo biên dạng và gia công các bề mặt cong. Khi kết hợp với phần mềm CAD/CAM, máy có thể xử lý những hình học phức tạp mà phương pháp gia công thủ công khó đáp ứng đồng đều.

Máy phay đứng CNC là một trong những lựa chọn phổ biến trong gia công khuôn nhờ khả năng tiếp cận bề mặt chi tiết thuận tiện và tính linh hoạt trong nhiều nguyên công. Với những khuôn có bề mặt cong phức tạp hoặc cần gia công nhiều mặt, doanh nghiệp có thể cân nhắc máy CNC 5 trục hoặc các cấu hình chuyên dụng khác.

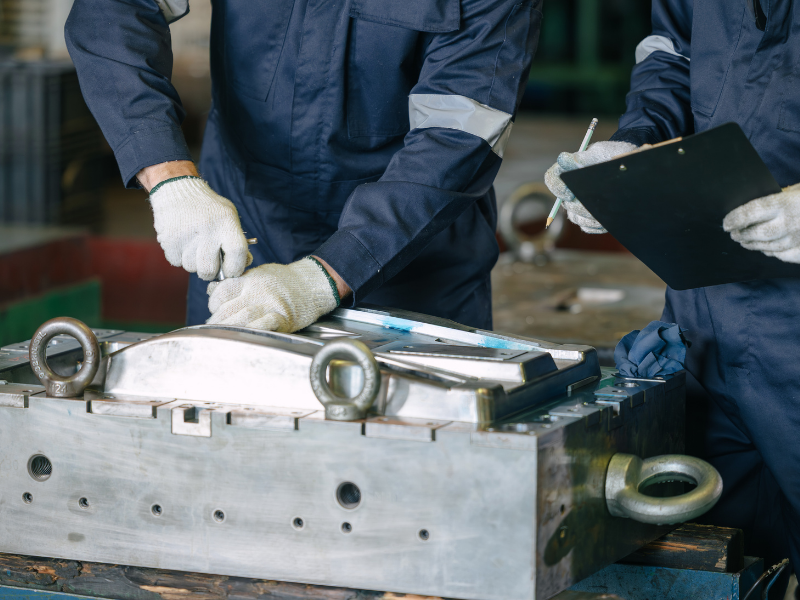

Đặc điểm cấu tạo của máy CNC gia công khuôn mẫu

Máy CNC gia công khuôn mẫu được cấu thành từ nhiều bộ phận phối hợp với nhau nhằm bảo đảm chuyển động chính xác, khả năng cắt ổn định và độ lặp lại trong quá trình sản xuất.

• Thân máy và kết cấu cơ khí: Đây là bộ phận chịu lực chính, ảnh hưởng trực tiếp đến độ cứng vững và khả năng hạn chế rung động khi cắt. Với các nguyên công gia công khuôn yêu cầu độ chính xác cao, kết cấu máy cần đủ ổn định để duy trì chất lượng bề mặt và kích thước chi tiết.
• Trục chính: Trục chính truyền chuyển động quay cho dụng cụ cắt. Các thông số cần quan tâm gồm tốc độ quay, công suất, mô-men xoắn và loại côn trục chính. Tốc độ cao có thể hỗ trợ gia công tinh và cải thiện chất lượng bề mặt trong điều kiện phù hợp; trong khi công suất và mô-men xoắn cần đáp ứng yêu cầu cắt vật liệu cũng như chế độ gia công dự kiến.
• Hệ thống truyền động và các trục tọa độ: Các trục X, Y, Z điều khiển chuyển động tương đối giữa dụng cụ cắt và phôi. Hành trình mỗi trục xác định phạm vi gia công, vì vậy cần được lựa chọn theo kích thước khuôn và khoảng không gian cần thiết cho đồ gá, dao cụ.
• Bàn máy: Bàn máy là nơi gá đặt phôi và đồ gá. Kích thước bàn, tải trọng cho phép và cách bố trí rãnh T ảnh hưởng đến khả năng gá kẹp, độ ổn định và tính linh hoạt khi gia công các loại khuôn khác nhau.
• Hệ thống điều khiển CNC: Bộ điều khiển tiếp nhận chương trình gia công và điều phối chuyển động của máy. Khả năng xử lý chương trình, hỗ trợ nội suy và tương thích với quy trình CAD/CAM góp phần nâng cao hiệu quả khi gia công các biên dạng phức tạp.
• Hệ thống thay dao và làm mát: Kho dao tự động giúp rút ngắn thời gian chuyển đổi giữa các nguyên công. Hệ thống làm mát hỗ trợ kiểm soát nhiệt, bôi trơn và loại bỏ phoi tùy cấu hình, từ đó góp phần duy trì điều kiện cắt ổn định.

Ngoài các bộ phận trên, hệ thống đo kiểm, bù sai số và các giải pháp kiểm soát nhiệt cũng có thể đóng vai trò quan trọng khi doanh nghiệp yêu cầu độ chính xác cao hoặc sản xuất khuôn có giá trị lớn.

Nguyên lý hoạt động của máy CNC gia công khuôn mẫu

Quá trình gia công khuôn bằng máy CNC thường bắt đầu từ bản vẽ thiết kế 2D hoặc mô hình 3D của chi tiết. Kỹ thuật viên sử dụng phần mềm CAD để xây dựng hình học, sau đó lập trình đường chạy dao bằng phần mềm CAM theo vật liệu, dụng cụ cắt và yêu cầu công nghệ.

Chương trình gia công được chuyển sang bộ điều khiển CNC. Máy thực hiện chuyển động theo tọa độ đã thiết lập, đồng thời điều khiển tốc độ trục chính, tốc độ chạy dao và các chức năng phụ trợ theo chương trình.

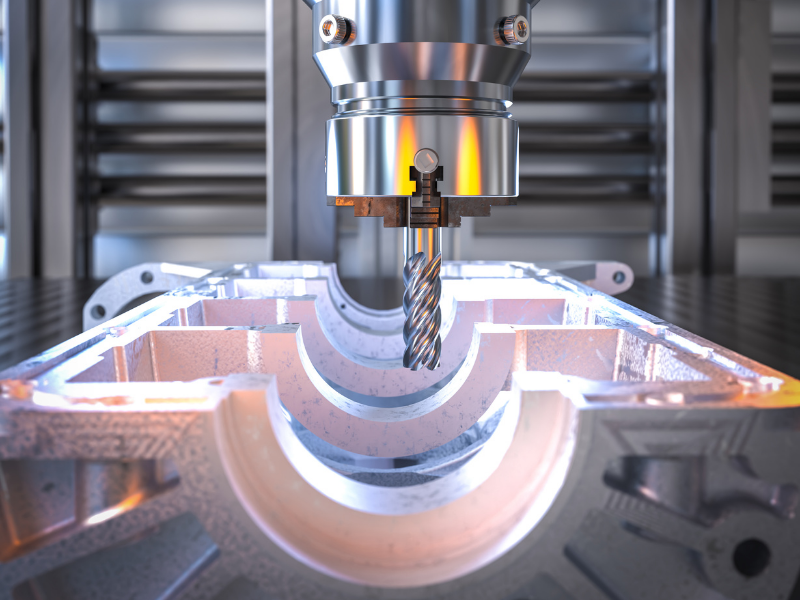

Trong quá trình cắt, dao cụ bóc tách vật liệu khỏi phôi để tạo hình dạng khuôn theo thiết kế. Tùy vào yêu cầu, quy trình có thể gồm gia công phá để loại bỏ phần lớn vật liệu, gia công bán tinh để đưa chi tiết về gần kích thước cuối cùng và gia công tinh nhằm hoàn thiện bề mặt, biên dạng.

Sau khi hoàn thành, chi tiết được kiểm tra kích thước và chất lượng bề mặt. Nếu cần, kỹ thuật viên sẽ điều chỉnh chương trình, dụng cụ cắt hoặc thông số công nghệ để đáp ứng yêu cầu kỹ thuật.

Đối với khuôn có nhiều mặt gia công, máy 5 trục có thể giúp tiếp cận chi tiết theo nhiều hướng trong cùng một lần gá đặt. Tuy nhiên, hiệu quả thực tế còn phụ thuộc vào hình dạng khuôn, phương án gá, phần mềm lập trình và năng lực vận hành.

Ưu điểm khi sử dụng máy CNC gia công khuôn mẫu

Nâng cao độ chính xác và tính đồng nhất: Máy CNC thực hiện chuyển động theo chương trình đã lập trình, giúp kiểm soát kích thước và biên dạng tốt hơn so với các phương pháp phụ thuộc nhiều vào thao tác thủ công. Khả năng lặp lại hỗ trợ doanh nghiệp duy trì chất lượng giữa các chi tiết trong cùng lô sản xuất.

• Gia công được biên dạng phức tạp: Khi kết hợp với dao cụ và phần mềm CAD/CAM phù hợp, máy CNC có thể gia công hốc sâu, rãnh, bề mặt cong và nhiều hình học phức tạp trên khuôn.
• Rút ngắn thời gian sản xuất: Kho dao tự động, tốc độ trục chính phù hợp và khả năng tối ưu đường chạy dao có thể giảm thời gian gia công cũng như thời gian chuyển đổi giữa các nguyên công.
• Cải thiện chất lượng bề mặt: Việc kiểm soát tốc độ cắt, lượng chạy dao, độ cứng vững và lựa chọn dao phù hợp giúp cải thiện bề mặt khuôn, giảm khối lượng công việc hoàn thiện sau gia công.
• Hỗ trợ tự động hóa: Máy CNC có thể tích hợp với hệ thống cấp phôi, robot và thiết bị đo kiểm để xây dựng quy trình sản xuất liên tục, đặc biệt khi doanh nghiệp cần gia công nhiều chi tiết hoặc vận hành theo ca.
• Chủ động kiểm soát chi phí sản xuất: Máy phù hợp với nhu cầu thực tế giúp giảm thao tác thủ công, hạn chế sai hỏng và nâng cao hiệu suất sử dụng thiết bị. Tuy nhiên, hiệu quả đầu tư còn phụ thuộc vào giá máy, chi phí dao cụ, điện năng, bảo trì và khả năng khai thác công suất.

XEM NGAY: TOP 10 máy tiện CNC nhỏ được nhiều xưởng cơ khí Việt Nam ưa chuộng

Tiêu chí lựa chọn máy CNC gia công khuôn mẫu phù hợp

• Kích thước khuôn: Xem xét hành trình trục, kích thước bàn máy và tải trọng
• Vật liệu gia công: Chọn công suất, mô-men xoắn phù hợp với độ cứng vật liệu
• Độ chính xác: Đánh giá độ lặp lại, độ ổn định và chất lượng bề mặt
• Trục chính: Cân đối tốc độ, công suất theo yêu cầu gia công thô và tinh
• Cấu hình trục: Chọn máy 3, 4 hoặc 5 trục theo độ phức tạp của khuôn
• Điều khiển và phần mềm: Đảm bảo tương thích với hệ thống CAD/CAM và dao cụ
• Chi phí và dịch vụ: Cân nhắc tổng chi phí đầu tư, bảo trì và hỗ trợ kỹ thuật.

TOP 10+ máy CNC gia công khuôn mẫu Taikan đáng tham khảo

Taikan có nhiều model máy phay CNC với kích thước bàn, hành trình trục và cấu hình khác nhau. Dưới đây là một số model nổi bật nhất:

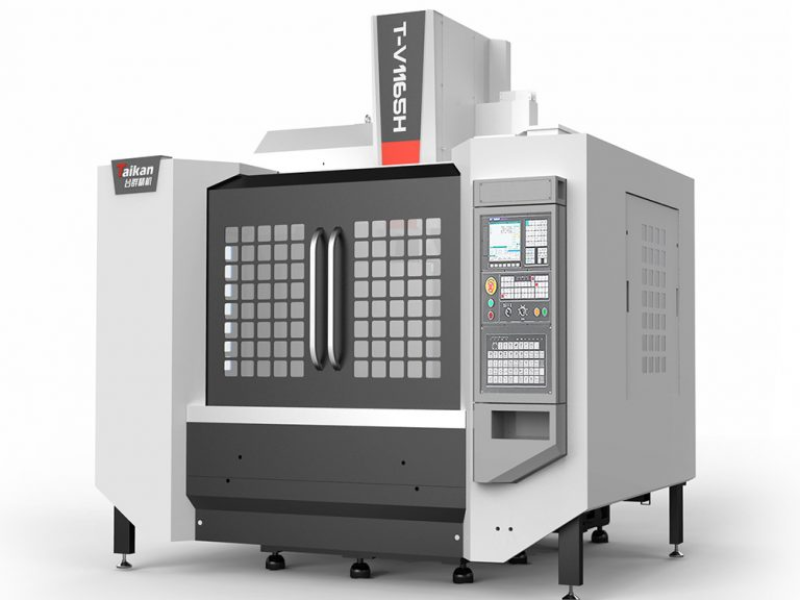

Máy CNC Taikan HT-V1165H

Taikan HT-V1165H là máy phay đứng CNC được giới thiệu cho nhu cầu gia công khuôn và các chi tiết có kích thước tương đối lớn. Nhất là các chi tiết dạng tấm, vỏ, đĩa và các chi tiết cơ khí phức tạp trong phạm vi làm việc của máy.

Thông số kỹ thuật:

• Hành trình trục X/Y/Z: 1.100/650/600 mm
• Kích thước bàn làm việc: 1.200 × 600 mm
• Tải trọng tối đa: 800 kg
• Côn trục chính: BT40
• Tốc độ trục chính: 50 – 12.000rpm
• Kho dao: 24 vị trí
• Hệ thống điều khiển: Mitsubishi M80VB

Máy CNC Taikan HT-V856H

Taikan HT-V856H là máy phay đứng CNC có phạm vi gia công phù hợp với các chi tiết khuôn và linh kiện cơ khí kích thước vừa. Chuyên gia công khuôn có kích thước vừa, các chi tiết dạng hộp, tấm, đĩa, vỏ và linh kiện cơ khí chính xác.

Thông số kỹ thuật

• Hành trình X/Y/Z: 800/550/600 mm
• Kích thước bàn làm việc: 1.000 × 500 mm
• Tải trọng bàn tối đa: 450 kg
• Côn trục chính: BT40
• Tốc độ trục chính: 50 – 12.000rpm
• Kho dao: 24 vị trí
• Hệ thống điều khiển: Mitsubishi M80VB

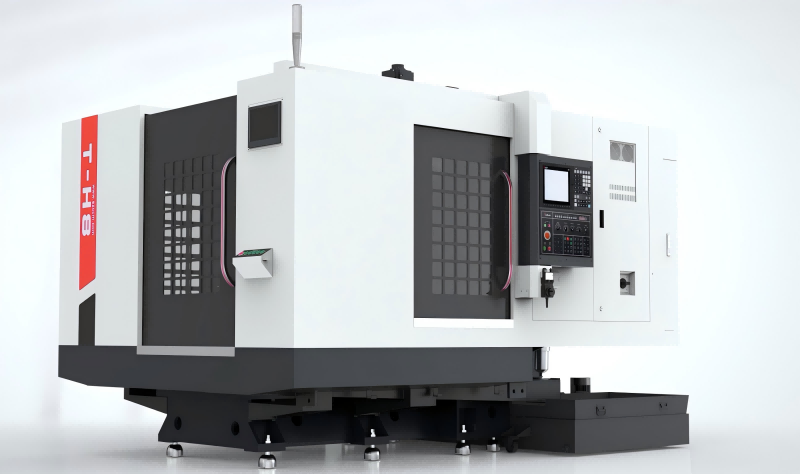

Máy CNC Taikan HT-H8

Khác với máy phay đứng, máy phay ngang CNC Taikan HT-H8 sử dụng trục chính theo phương ngang, tạo điều kiện tiếp cận một số bề mặt và hốc gia công theo cách khác biệt, tùy cấu hình máy và phương án gá đặt.

Thông số kỹ thuật

• Hành trình trục X/Y/Z: 800/650/650 mm
• Trục chính dẫn động trực tiếp: BT/BBT40
• Tốc độ trục chính: 12.000 rpm (Option 15.000 / 18.000 / 20.000 rpm)
• Hệ điều khiển: FANUC / Mitsubishi / Siemens (tuỳ cấu hình)

Máy CNC Taikan HT-1060L

Taikan TH-1060L phù hợp với những chi tiết cần không gian gia công tương đối rộng và dài. Chẳng hạn như gia công thép khuôn, khuôn có độ sâu lớn hoặc bề mặt phức tạp.

Thông số kỹ thuật

• Hành trình trục X/Y/Z: 1.050/600/570 mm
• Kích thước bàn làm việc: 1.200 × 600 mm
• Tốc độ trục chính: 8000 rpm

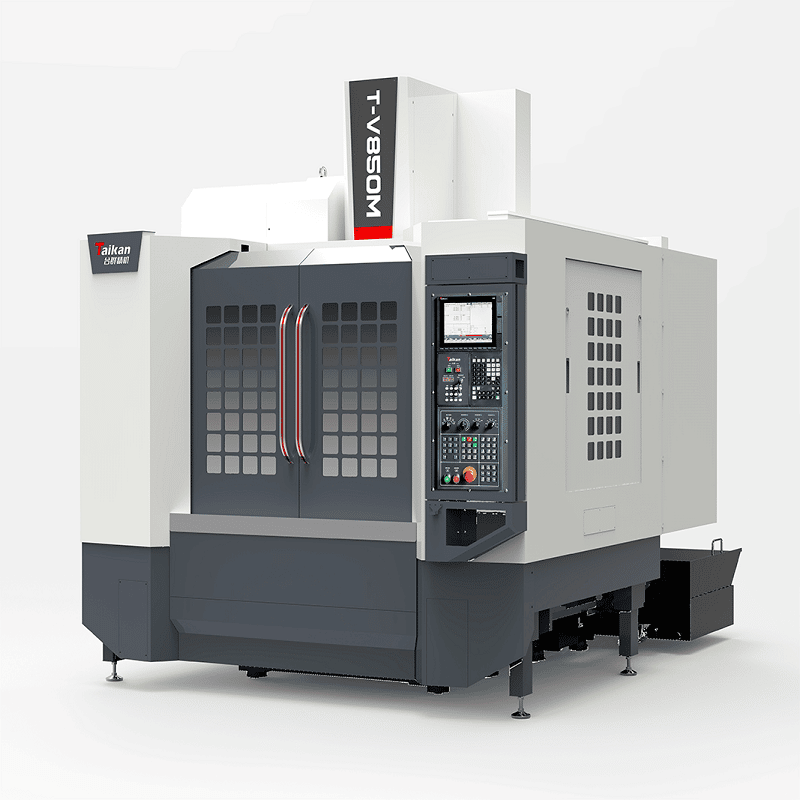

Máy CNC Taikan HT-V850M

Taikan HT-V850M thuộc nhóm máy phay đứng CNC được nhiều doanh nghiệp cần máy phay đứng để gia công chi tiết cơ khí và các nguyên công khuôn mẫu cơ bản.

Thông số kỹ thuật:

• Hành trình 3 trục X/Y/Z: 850/550/550mm
• Tốc độ di chuyển nhanh 3 trục X/Y/Z: 36/36/36m/phút
• Kích thước bàn làm việc : 1.000x550mm
• Tốc độ trục chính: 8.000 vòng / phút
• Trọng lượng máy: 6 tấn

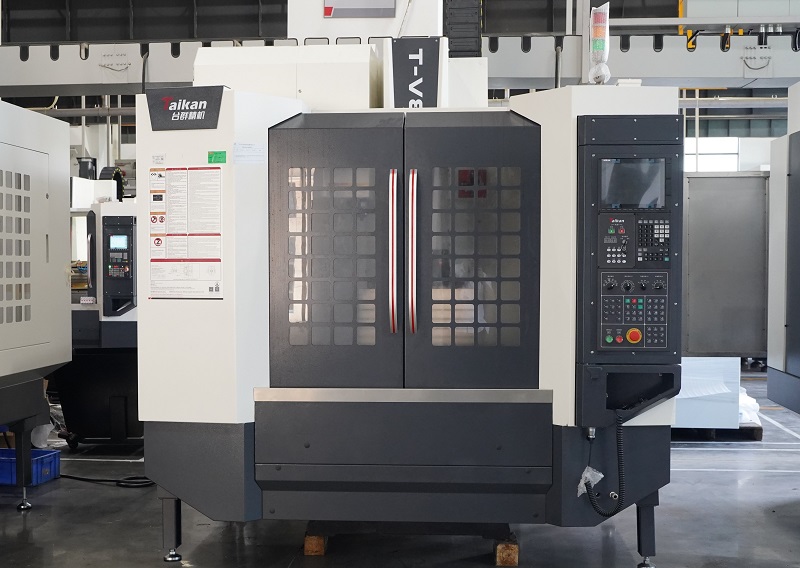

Máy CNC Taikan HT-V856S

HT-V856S cũng là một trong những model máy CNC gia công khuôn mẫu được nhiều doanh nghiệp đang tìm kiếm giải pháp gia công phay đứng với cấu hình phù hợp cho linh kiện cơ khí và các nguyên công tạo hình.

• Kích thước bàn làm việc: 1000 x 500 mm
• Hành trình trục X/Y/Z: 800/550/600mm
• Tốc độ trục chính: 8.000Rpm
• Loại dao: BT40
• Số dao: 24
• Hệ thống CNC: Mitsubishi M80B

Kinh nghiệm chọn máy CNC gia công khuôn mẫu theo nhu cầu

• Chọn máy theo kích thước và vật liệu khuôn: Xác định kích thước phôi, khối lượng và lượng dư gia công để chọn máy có hành trình, bàn máy và tải trọng phù hợp. Khuôn nhỏ, vừa có thể sử dụng máy phay đứng 3 trục; khuôn lớn hoặc phức tạp có thể cần máy phay giường, phay ngang hoặc máy 5 trục. Đồng thời, cần lựa chọn trục chính và dao cụ phù hợp với vật liệu như nhôm, thép khuôn hoặc thép đã tôi cứng.
• Chọn máy theo độ chính xác và độ phức tạp: Ưu tiên độ chính xác định vị, độ lặp lại, độ cứng vững và khả năng kiểm soát nhiệt. Với khuôn có hốc sâu, bề mặt cong hoặc nhiều góc nghiêng, cần đánh giá khả năng tiếp cận dao và hạn chế va chạm. Chất lượng bề mặt còn phụ thuộc vào dao cụ, chế độ cắt và chiến lược chạy dao.
• Chọn máy theo năng suất và ngân sách: Cân nhắc thời gian gia công, khả năng thay dao, tự động hóa và nhu cầu vận hành liên tục. Ngoài giá mua, cần tính thêm chi phí lắp đặt, dao cụ, đồ gá, phần mềm, đào tạo và bảo trì.
