Tìm hiểu chi tiết các phím chức năng trên máy CNC Fanuc từ A-Z

Việc hiểu và sử dụng thành thạo các phím chức năng trên máy CNC Fanuc là kiến thức bắt buộc đối với các kỹ thuật viên, người vận hành máy CNC. Không chỉ giúp cho quá trình thao tác chính xác, xử lý chương trình nhanh chóng, mà còn đảm bảo máy CNC vận hạnh ổn định, không xảy ra sự cố.

Các phím chức năng trên máy CNC Fanuc là gì?

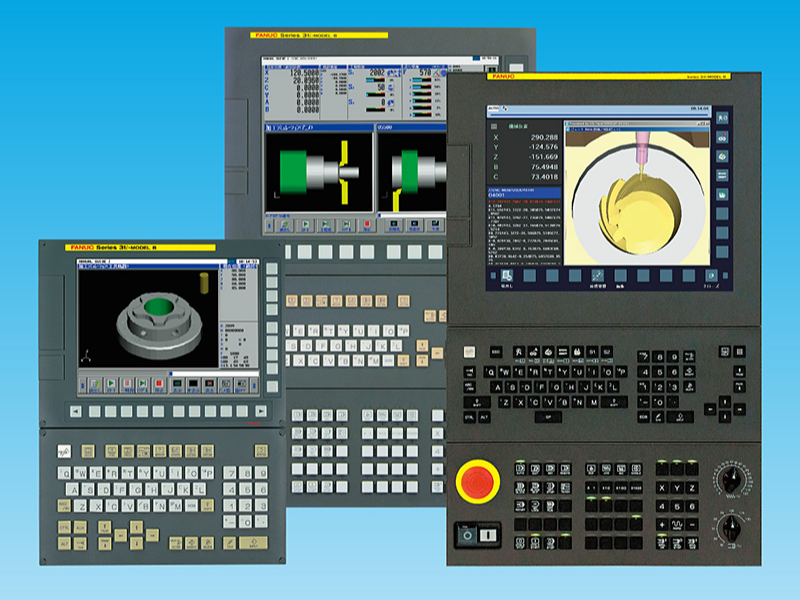

Hiện nay, Fanuc là một trong những hệ điều khiển CNC phổ biến nhất trên thế giới và được ứng dụng rộng rãi trên nhiều dòng máy phay CNC, máy tiện CNC, trung tâm gia công CNC… Với thế mạnh về tính ổn định, độ chính xác cao, giao diện trực quan dễ sử dụng.

Các phím chức năng trên máy CNC Fanuc là hệ thống nút điều khiển được tích hợp trực tiếp trên bảng điều khiển CNC, nhằm hỗ trợ người vận hành thực hiện các thao tác như nhập chương trình, điều khiển trục, vận hành máy, chỉnh sửa dữ liệu và giám sát toàn bộ quá trình gia công.

Thông qua các phím chức năng này, người vận hành có thể dễ dàng thao tác nhanh chóng với hệ điều khiển mà không cần can thiệp sâu vào phần mềm bên trong máy. Tùy theo từng dòng điều khiển Fanuc như Fanuc 0i, Fanuc 31i hay Fanuc Series Plus, giao diện các phím có thể được option lại về thiết kế, còn về cơ bản thì các phím chức năng vẫn giữ nguyên.

Bên cạnh khả năng hỗ trợ vận hành, các phím chức năng trên máy CNC còn giúp hỗ trợ nâng cao độ an toàn cho người dùng. Việc chỉ thao tác trên bảng điều khiển sẽ giúp hạn chế nguy cơ va chạm dao cụ, phát sinh lỗi chương trình hoặc các sự cố dừng máy ngoài ý muốn.

THAM KHẢO NGAY: TOP 20+ MÁY PHAY CNC FANUC THƯƠNG HIỆU TAIKAN HOT NHẤT THỊ TRƯỜNG

Công dụng của các phím chức năng trên máy CNC Fanuc

Dưới đây là 5 nhóm phím chức năng quan trên máy CNC Fanuc:

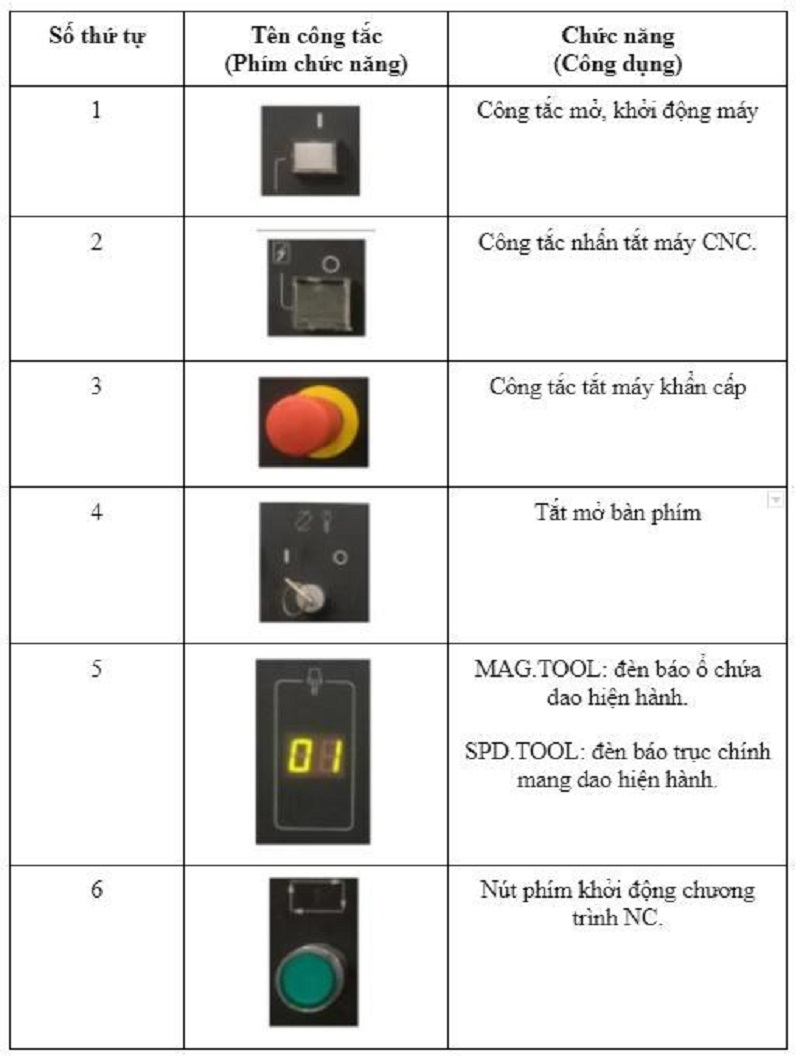

1. Nhóm phím chức năng chung

Nhóm phím chức năng chung có nhiệm vụ giúp người vận hành truy cập nhanh vào các màn hình điều khiển chính trên máy CNC.

• OFFSET/SETTING: Có nhiệm vụ truy cập vào bảng cài đặt offset dao, chiều dài, bán kính dao, giá trị bù trừ….
• SYSTEM: Dùng để xem thông tin hệ thống, cài đặt tham số và kịp thời điều chỉnh phù hợp
• MESSAGE/ALARM: Hiển thị thông báo, lỗi cảnh báo trong quá trình gia công
• POS: Xem tọa độ vị trí hiện tại bao gồm thông số máy, thông số gia công, khoảng cách giữa dao cụ và bàn máy…
• PROG: Dùng để mở, xem hoặc chỉnh sửa chương trình G-code sao cho phù hợp với nhu cầu gia công
• OFFSET: Thiết lập bù trừ dao phù hợp với từng đợt gia công

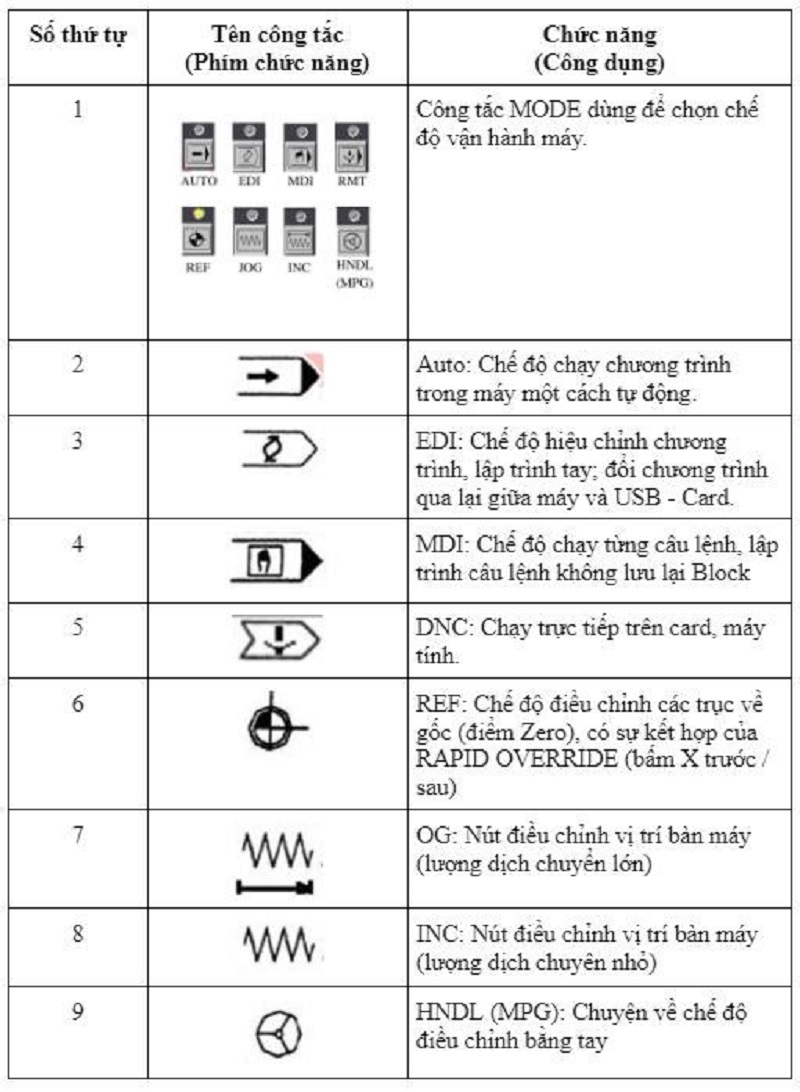

2. Nhóm phím điều khiển gia công

Nhóm phím điều khiển gia công là tập hợp các nút giúp người vận hành thực hiện quá trình chạy máy CNC theo từng chế độ khác nhau, được xem là nhóm quan trọng nhất vì có ảnh hưởng trực tiếp đế hoạt động gia công thực tế.

• EDIT: Chế độ soạn thảo, chỉnh sửa chương trình gia công
• MDI (Manual Data Input): Dùng để nhập lệnh thủ công, cho chương trình gia công chạy ngay lập tức khi đã xác nhận chương trình gia công phù hợp
• AUTO: Chạy chương trình CNC tự động
• JOG: Di chuyển thủ công các trục X, Y, Z.
• HANDLE: Di chuyển trục bằng tay quay
• ZERO RETURN: Đưa Trả máy về gốc tọa độ (Home).

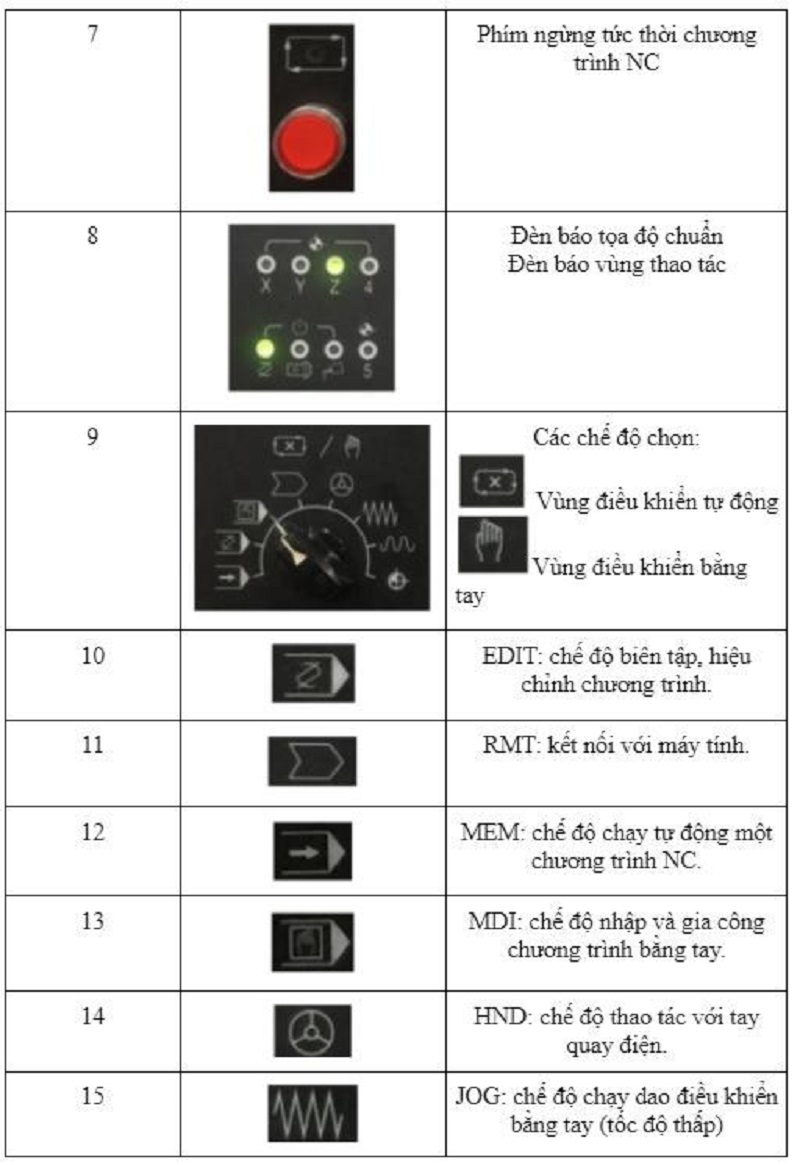

3. Nhóm phím điều khiển trục và tốc độ quay của trục

Trong quá trình gia công CNC, việc kiểm soát chuyển động trục và tốc độ trục chính là yếu tố cực kỳ quan trọng. Chính vì vậy, các phím chức năng trên máy CNC Fanuc liên quan đến điều khiển trục luôn được bố trí rõ ràng trên bảng điều khiển.

• Các phím mũi tên trục: Giúp di chuyển bàn máy hoặc dao cụ theo trục chuẩn xác
• FEEDRATE OVERRIDE: Núm xoay chỉnh tốc độ tiến dao
• SPINDLE OVERRIDE: Điều chỉnh tốc độ trục chính
• RAPID OVERRIDE: Điều chỉnh tốc độ chạy nhanh

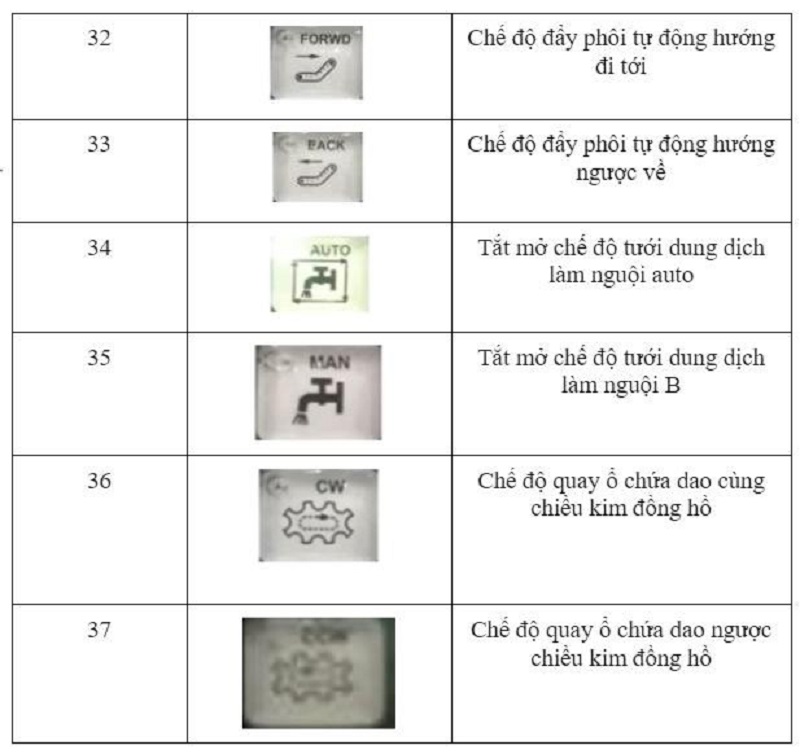

4. Nhóm phím vận hành chương trình

Nhóm phím vận hành chương trình bao gồm các nút như Cycle Start, Feed Hold, Reset hoặc Emergency Stop. Đây là các phím chức năng trên máy CNC Fanuc được sử dụng trực tiếp trong quá trình chạy máy.

• CYCLE START: Khởi động chương trình gia công
• FEED HOLD: Tạm dừng dao ngay tại vị trí hiện tại
• RESET: Dừng chương trình, xóa báo lỗi
• EMERGENCY STOP: Dừng khẩn cấp toàn bộ hoạt động
• SINGLE BLOCK: Chạy chương trình từng dòng một, phù hợp kiểm tra
• DRY RUN: Chạy thử chương trình không cắt gọt (chỉ di chuyển dao)

5. Nhóm phím nhập dữ liệu & số

Nhóm phím nhập dữ liệu bao gồm bàn phím chữ, số và các ký tự đặc biệt dùng để nhập chương trình CNC hoặc chỉnh sửa thông số gia công. Bao gồm các phím cụ thể sau:

• INPUT: Xác nhận dữ liệu đã nhập lên máy
• DELETE: Xóa lệnh hoặc xoá chương trình
• INSERT: Thêm dòng lệnh mới vào chương trình CNC
• ALTER: Thay đổi dữ liệu hiện có trên bảng điều khiển máy CNC
• SEARCH: Tìm kiếm nhanh dòng lệnh G-code cần chỉnh sửa hoặc thiết lập
• O-xxxx: Tạo chương trình mới với số hiệu phù hợp

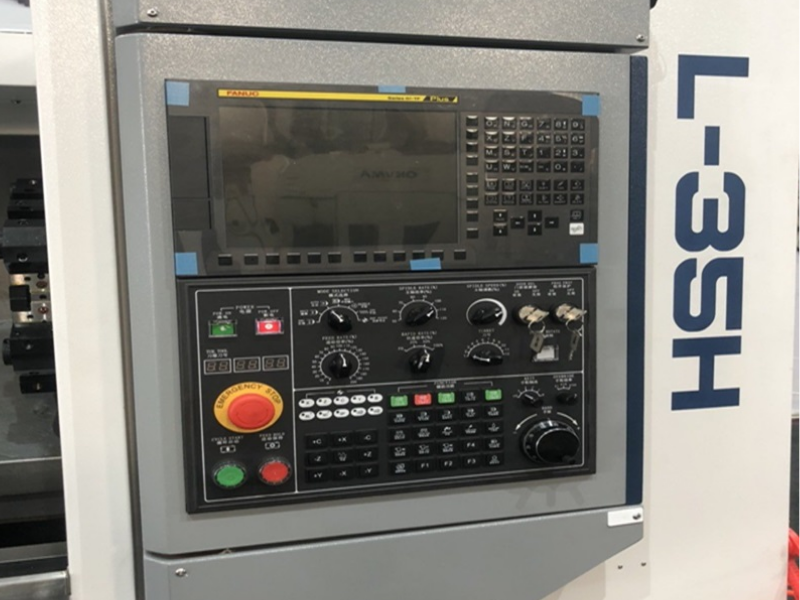

Hướng dẫn sử dụng các phím chức năng trên máy CNC Fanuc

Để sử dụng máy các phím chức năng Fanuc hiệu quả, người vận hành cần tuân thủ theo quy trình các bước cơ bản sau đây:

Bước 1: Bật nguồn máy và khởi động hệ thống

• Bật công tắc nguồn chính
• Nhấn RESET để xóa cảnh báo
• Thực hiện ZERO RETURN cho đưa lệnh tất cả các trục để máy về gốc.

Bước 2: Nhập chương trình gia công

• Vào EDIT chọn PROG, nhập mã chương trình mới
• Sử dụng các phím INSERT / ALTER / DELETE để chỉnh sửa sao cho phù hợp
• Chuyển sang chế độ AUTO và chọn chương trình cần chạy gia công hiện tại

Bước 3: Thiết lập chế độ offset dao và phôi

• Vào mục OFFSET/SETTING để nhập chiều dài dao sao cho phù hợp với nhu cầu gia công
• Nhập giá trị bán kính với lệnh G41/G42
• Đo và thiết lập tọa độ gốc phôi với lệnh G54/G55

Bước 4: Chạy chương trình gia công chính thức

• Chọn chế độ AUTO và nhấn nút START để bắt đầu chạy chương trình gia công
• Trong quá trình chạy, có thể thực hiện các thao tác như tạm dừng bằng nút FEED HOLD, điều chỉnh tốc độ bằng nút OVERRIDE, dừng hẳn chương trình bằng nút RESET…

Các lưu ý quan trọng cần nắm khi sử dụng các phím chức năng trên máy CNC Fanuc

Một số các lưu ý quan trọng mà người vận hành máy CNC Fanuc cần nắm khi áp dụng trong thực tế như:

• Trước khi thao tác cần kiểm tra kỹ trạng thái máy, vị trí dao cụ và chương trình gia công để tránh xảy ra va chạm ngoài ý muốn
• Không nên thay đổi tốc độ quay của trục chính hoặc tốc độ cắt quá đột ngột trong quá trình gia công tốc độ cao vì có thể ảnh hưởng đến chất lượng bề mặt và tuổi thọ dao cụ
• Khi sử dụng các phím chức năng trên máy CNC Fanuc ở chế độ JOG hoặc HANDLE, cần thao tác cẩn thận và di chuyển từng bước nhỏ để tránh vượt quá hành trình an toàn của máy
• Cần thường xuyên kiểm tra các cảnh báo hiển thị trên màn hình MESSAGE để xử lý lỗi kịp thời.

Trong môi trường sản xuất hiện đại, việc hiểu và sử dụng thành thạo các phím chức năng trên máy CNC Fanuc không chỉ giúp nâng cao kỹ năng vận hành mà còn góp phần tối ưu hiệu quả sản xuất, đảm bảo độ an toàn và nâng cao tuổi thọ thiết bị CNC bền vững.

Hi vọng những kiến thức này sẽ giúp ích cho Quý bạn đọc khi áp dụng vào thực tế sản xuất. Liên hệ ngay với Tập đoàn Công nghệ TLT để được hỗ trợ giải đáp các chi tiết thắc mắc hơn.
